医学影像电子学 第七章 信号的运算与处理电路 nm nnnmnmnmp 7.1比例电路 7.2基本运算电路 7.3对数和反对数电路 7.4集成模拟乘法器 7.5有源滤波器
医学影像电子学△△△ 预备知识：集成运放的两种工作状态 1.运放的电压传输特性： 设：电源电压±Vcc=±10V。 运放的A=104 +Um +10 A+ |U|≤1mV时，运放处于线性区 10 A越大，线性区越小， 当4d→∞时，线性区→0

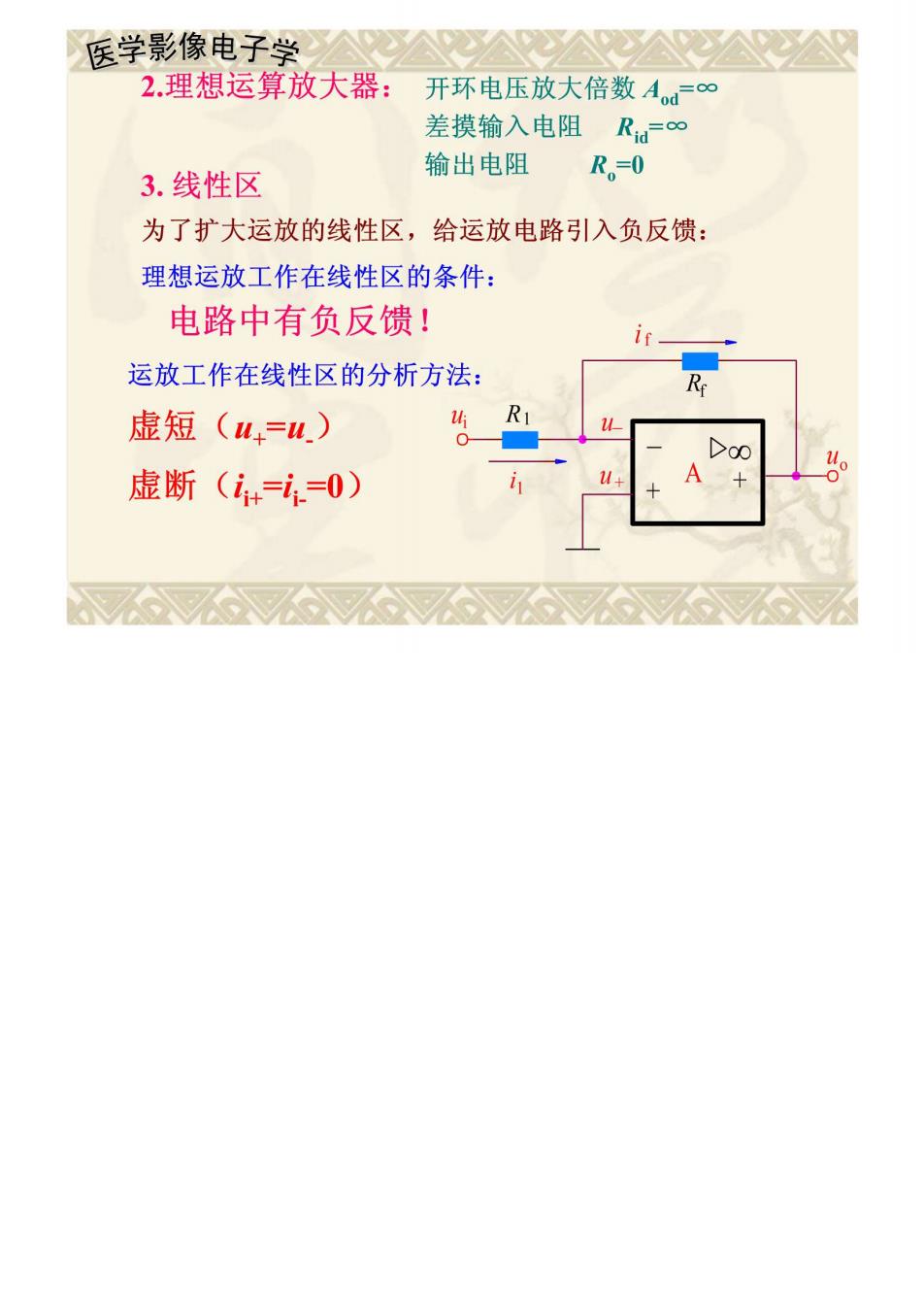

医学影像电子学公△^ 2.理想运算放大器：开环电压放大倍数A=∞ 差摸输入电阻Ra=∞ 输出电阻 3.线性区 R。=0 为了扩大运放的线性区，给运放电路引入负反馈： 理想运放工作在线性区的条件： 电路中有负反馈！ 运放工作在线性区的分析方法： R 虚短（W,=h.) R 虚断(i4=i=0)
医学影像电子学公心公 4.非线性区（正、负饱和状态） 运放工作在非线性区的条件： 电路开环工作或引入正反 馈！ +10V +Uom u.O y 十 -10V 运放工作在非线性区的分析方法在下一章讨论
医学影像电子学△△△ 7.1比例运算电路 反馈方式： 一.反相比例运算 电压并联负反馈 虚地点 因为有负反馈， 利用虚短和虚断 44=0 D00 1_=u,=0(虚地)》 十 =i(虚断) 电压放大倍数：A=么。= R RR u:R
