医学影像电子学公可四四回 [练习]分析图中所示电路的逻辑功能 真值表 A B CY 00 0 0 0 0 [解]表达式 011 0 1 Y=ABC.A+ABC·B+ABC·C=ABC+A+B+C =ABC+ABC 功能判断输入信号极性是否相同的电路一符号电路

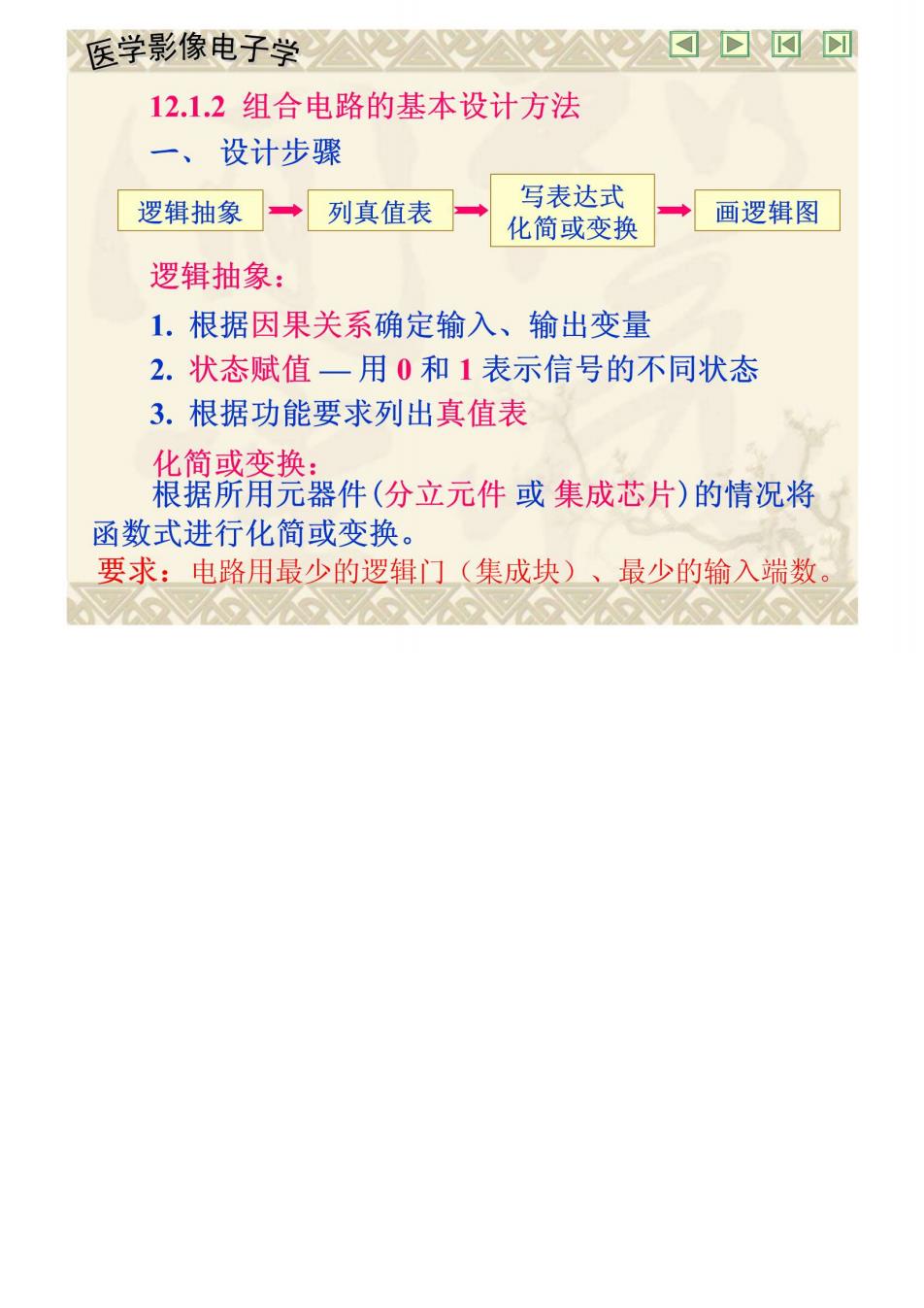

医学影像电子学△公口四四回 12.1.2组合电路的基本设计方法 一、设计步骤 逻辑抽象→列真值表→ 写表达式 化简或变换 画逻辑图 逻辑抽象： 1.根据因果关系确定输入、输出变量 2.状态赋值一用0和1表示信号的不同状态 3.根据功能要求列出真值表 化简或变换： 根据所用元器件（分立元件或集成芯片）的情况将 函数式进行化简或变换。 要求：电路用最少的逻辑门（集成块）、最少的输入端数

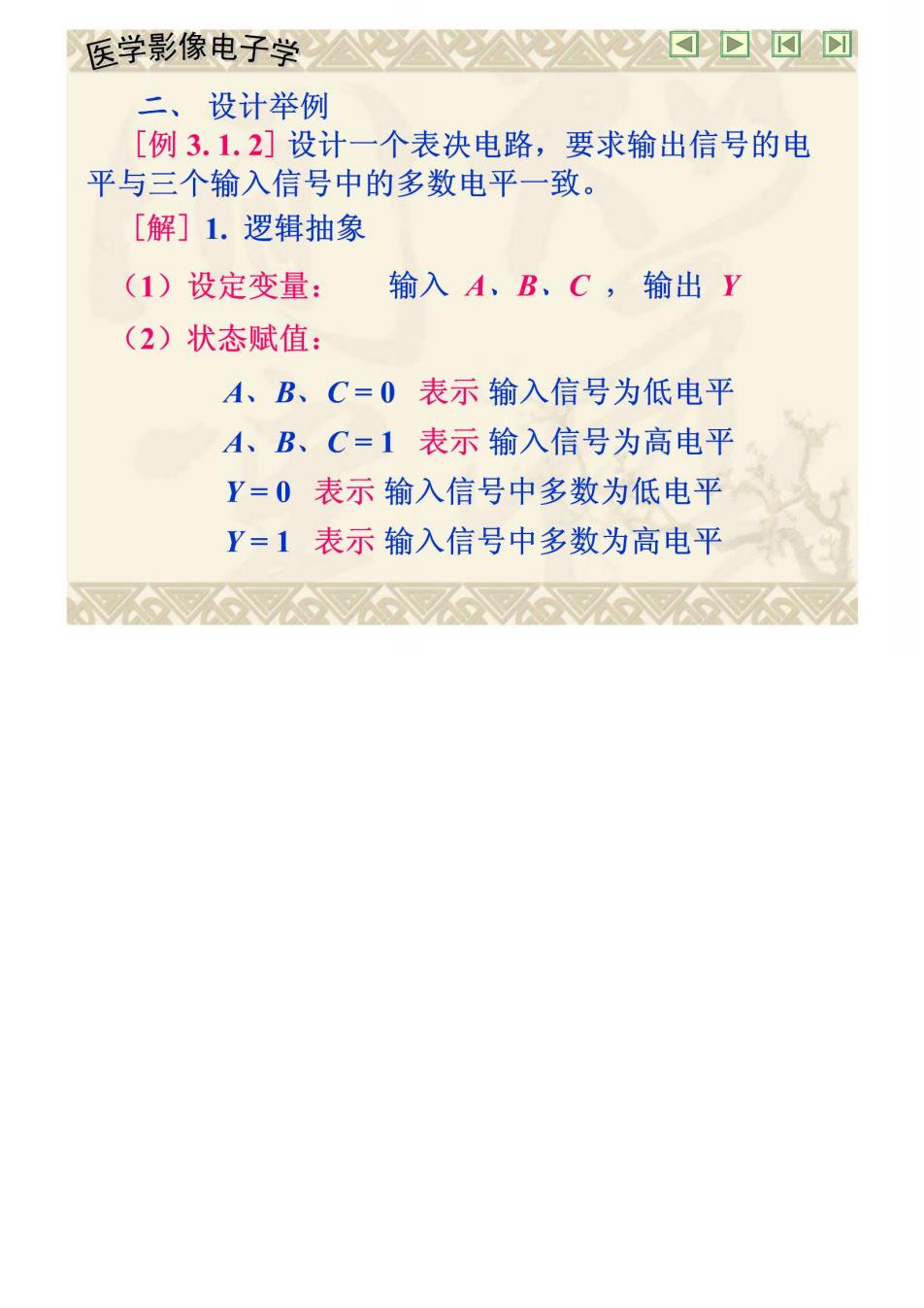

医学影像电子学公公公可▣网网 二、设计举例 [例3.1.2]设计一个表决电路，要求输出信号的电 平与三个输入信号中的多数电平一致。 [解]1.逻辑抽象 (1)设定变量： 输入A,B、C,输出Y (2)状态赋值： A、B、C=0表示输入信号为低电平 A、B、C=1表示输入信号为高电平 Y=0表示输入信号中多数为低电平 Y=1表示输入信号中多数为高电平

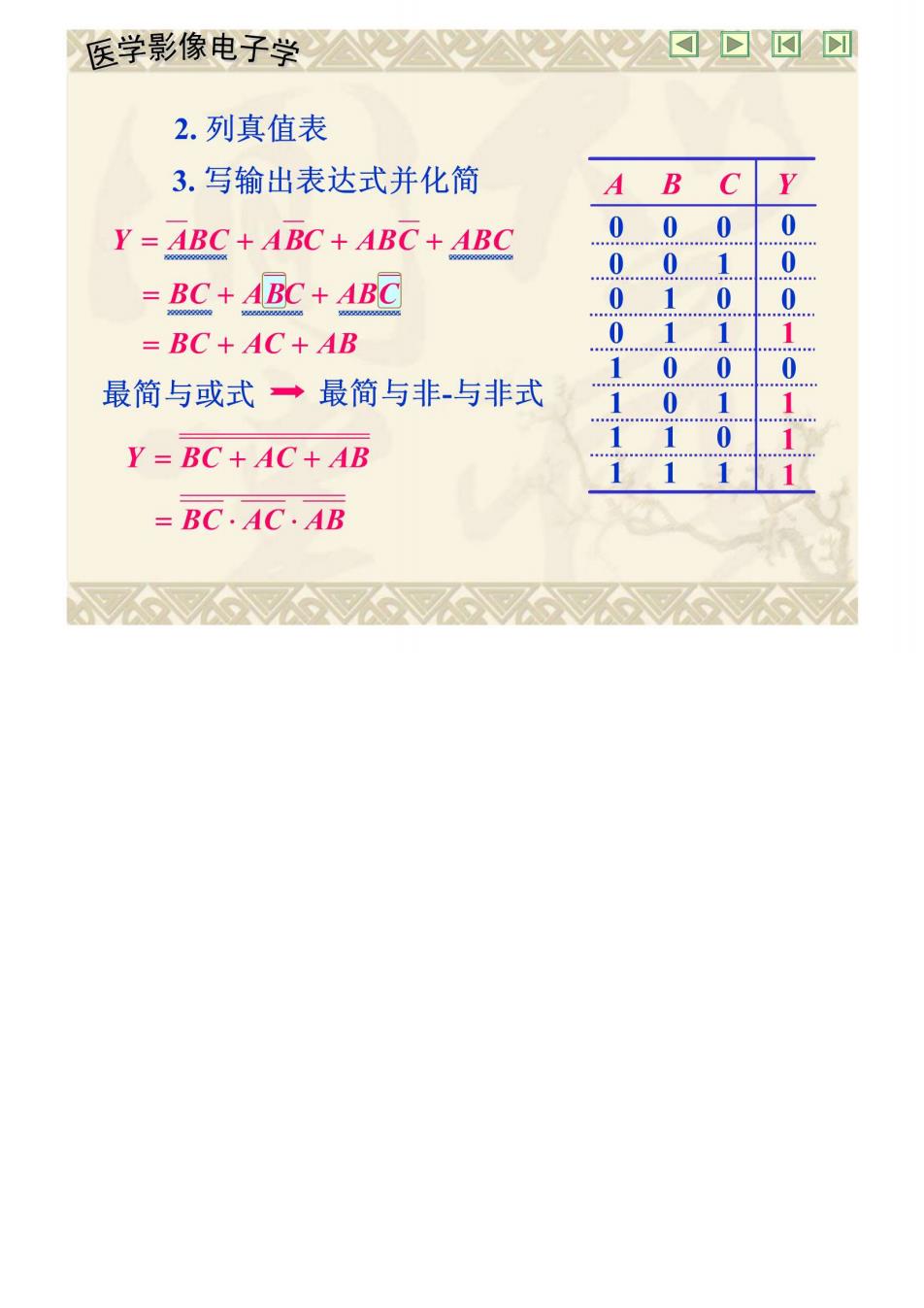

医学影像电子学△△公可四四回 2.列真值表 3.写输出表达式并化简 A B CY Y=ABC ABC ABC+ABC 000 00 BC+ABC+ABC =BC+AC+AB 最简与或式→最简与非与非式 Y=BC+AC+AB BC.AC.AB

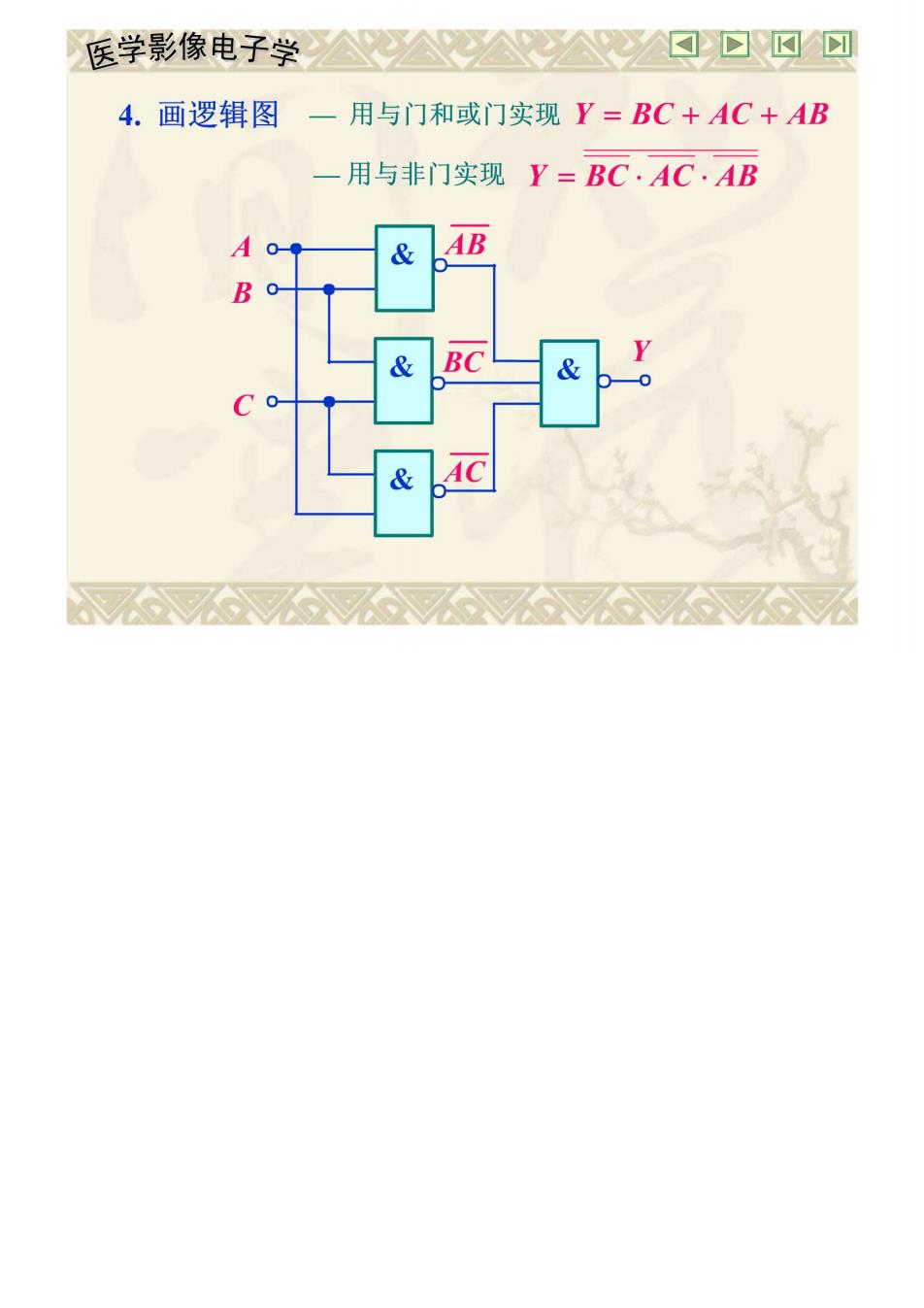

医学影像电子学公公可四闪回 4.画逻辑图一用与门和或门实现Y=BC+AC+AB 一用与非门实现Y=BC·AC,AB & AB
