医学影像电子学△ 第十五章 脉冲产生与整形电路

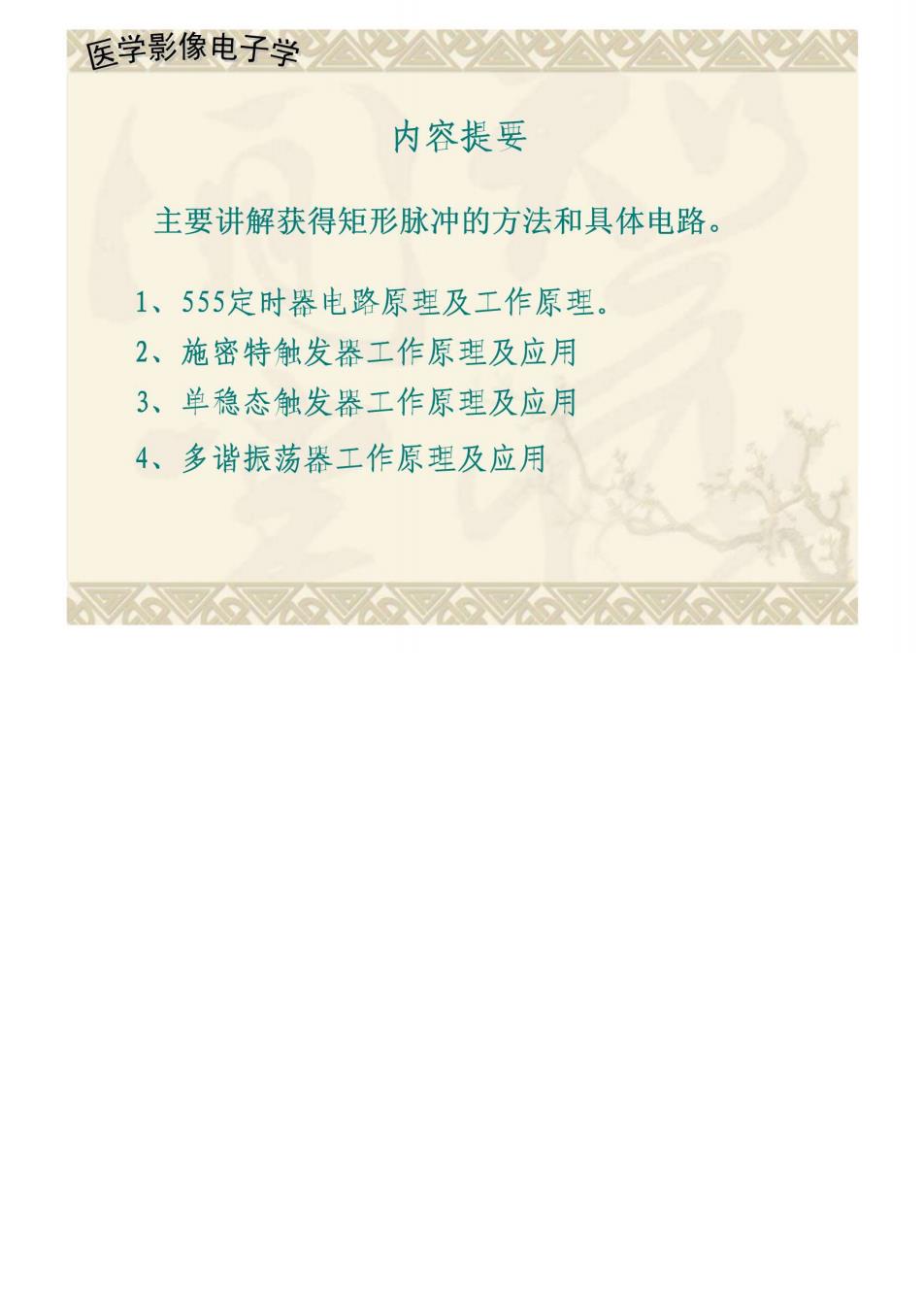

医学影像电子学△△△△ 内容提要 主要讲解获得矩形脉冲的方法和具体电路。 1、555定时器电路原理及工作原理。 2、施密特触发器工作原里及应用 3、单稳态触发器工作原理及应用 4、多谐振荡器工作原理及应用
医学影像电子学公 概述 一、矩形脉冲的基本特性 1.矩形脉冲的二值性 矩形脉冲 二进制数字信号 高、低电平 1、0 2.矩形脉冲的特性参数 T一脉冲周期 U一脉冲幅度： 0.90= 脉冲电压最大变化 幅度 0.5Um w w 脉冲宽度 0.10 4一上升时间 4一下降时间
医学影像电子学△△回回 3.获得脉冲的方法： 1)自激振荡电路直接产生矩形脉冲。 由多谐振荡器来实现 2)将已有波形（正弦波、锯齿波等）整形为矩 形脉冲。 由施密特触发器和单稳态触发器来实现 555定时器是构成多谐振荡器、施密特触发器和单 稳态触发器的既经济又简单实用的器件
医学影像电子学△△ 二、555定时器 555定时器是电子工程领域中广泛使用的一种中规 模集成电路，具有结构简单、使用电压范围宽、工作速 度快、定时精度高、驱动能力强等优点。 555定时器配以外部电路可以构成多种实际应用电路
