医学影像电子学 第十三章触发器
医学影像电子学△△△△△公△ 内容提要 1、各种触发器的电路结构和动作特点； 2、各种触发器的逻辑功能及其描述方法 3、触发器的电气特性

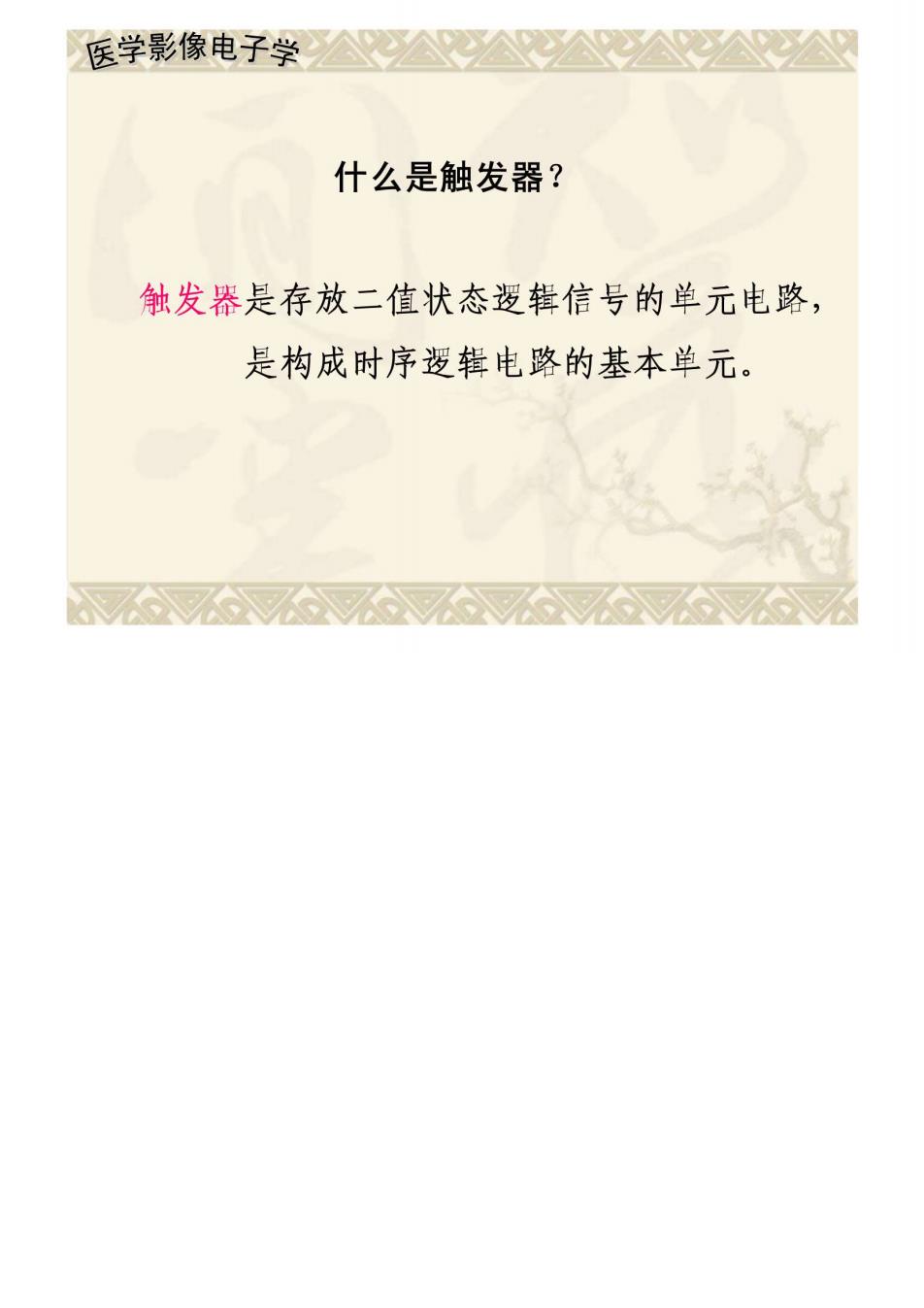

医学影像电子学公△ 什么是触发器？ 触发器是存放二值状态逻辑信号的单元电路， 是构成时序逻辑电路的基本单元
医学影像电子学△△公 概述 一、触发器的基本要求： 1.有两个稳态一0状态和1状态，表征存储内容； 信号输出端，Q=0、Q=1的状态称0状态， Q=1、Q=0的状态称1状态 2.能够接收、保存和输出信号。 二、触发器的现态和次态： 触发器接收输入信号之前的状态叫做现态，用Q”表示 触发器接收输入信号之后的状态叫做次态，用Q”+?表示
医学影像电子学心 三、触发器的分类： 1.根据逻辑功能的不同，触发器可以分为： RS触发器、D触发器、JK触发器、T触发器； 2.按照结构形式的不同，又可分为： 基本触发器、同步触发器、主从触发琴和边沿触发器。 四、触发器的逻辑功能表示： 触发器的逻辑功能通常用特性表、特性方程、卡 诺图和状态图、时序图表示
