医学影像电子学公公公公公 设计举例： 在现代汽车里，各种提示与报警装置提高了汽车的智能性 及档次，汽车钥匙报警装置就是一个典型的例子，报警装 置由冬种传感器、逻辑模块以及蜂鸣器或音效器组成。该装 置在汽车驾驶员刚要离开车而忘了从点火开关中拿出钥匙 时，发出报警提示。当然，在驾驶过程钥匙在点火开关中不 要有报警提示 什么时候应该 有提示？ 通常应该测试三个基本条件：1、钥匙在点火开关 中；2、发动机熄火了；3、司机侧的车门开着

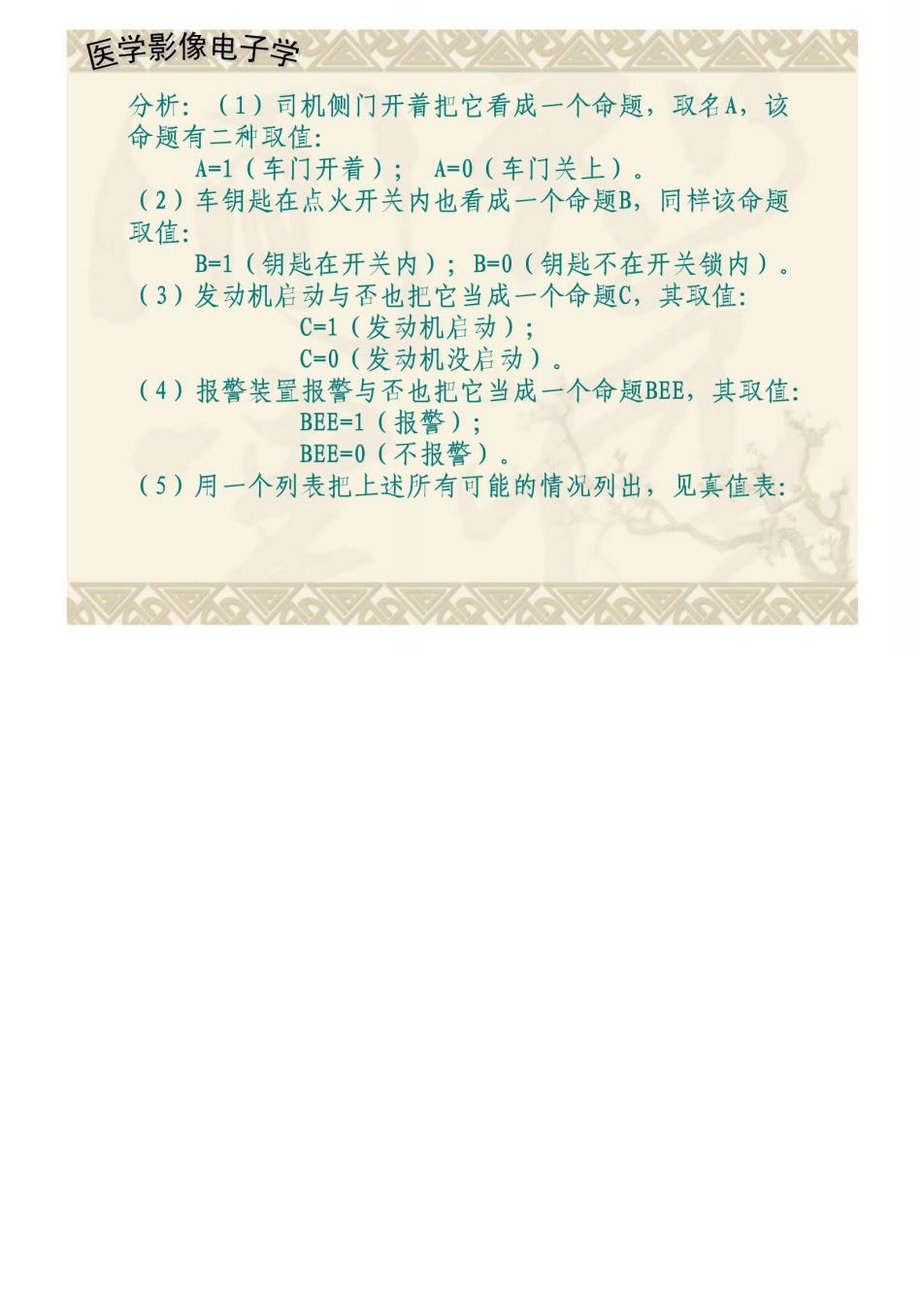

医学影像电子学△△△△ 分析：(1)司机侧门开着把它看成一个命题，取名A,该 命题有二种取值： A=1(车门开着)：A=0(车门关上)。 (2)车钥匙在点火开关内也看成一个命题B,同样该命题 取值： B=1(钥匙在开关内)；B=0(钥匙不在开关锁内)。 (3)发动机启动与否也把它当成一个命题C,其取值： C=1(发动机启动)； C=0(发动机没启动) (4)报警装置报警与否也把它当成一个命题BEE,其取值： BEE=1（报警)； BEE=0(不报警)。 (5)用一个列表把上述所有可能的情况列出，见真值表：

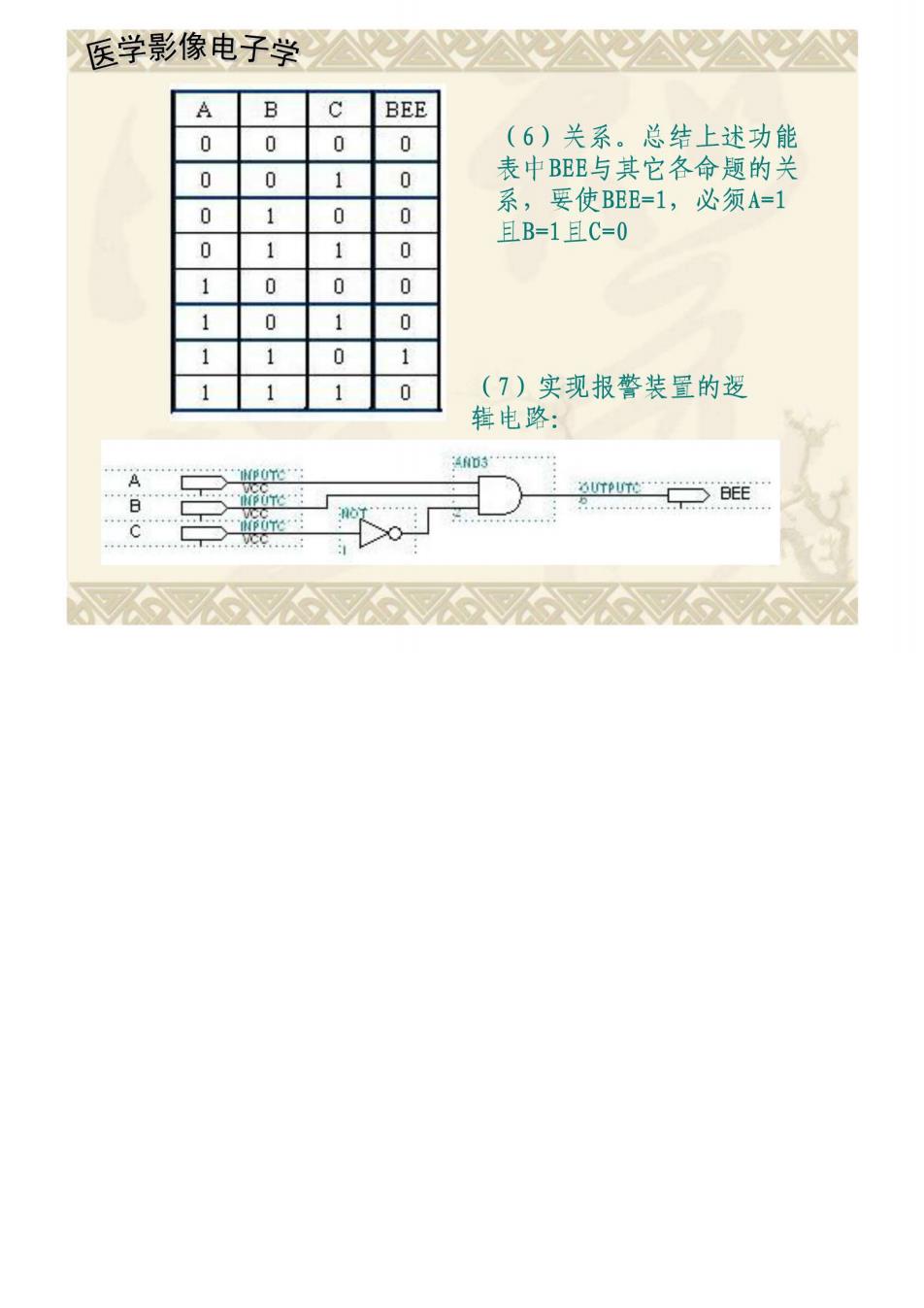

医学影像电子学公公公 B BEE 0 0 (6)关系。总结上述功能 0 表中BEE与其它各命题的关 系，要使BEE=1,必须A=1 0 0 且B=1且C=0 0 0 0 0 0 1 0 (7)实现报警装置的逻 辑电路：

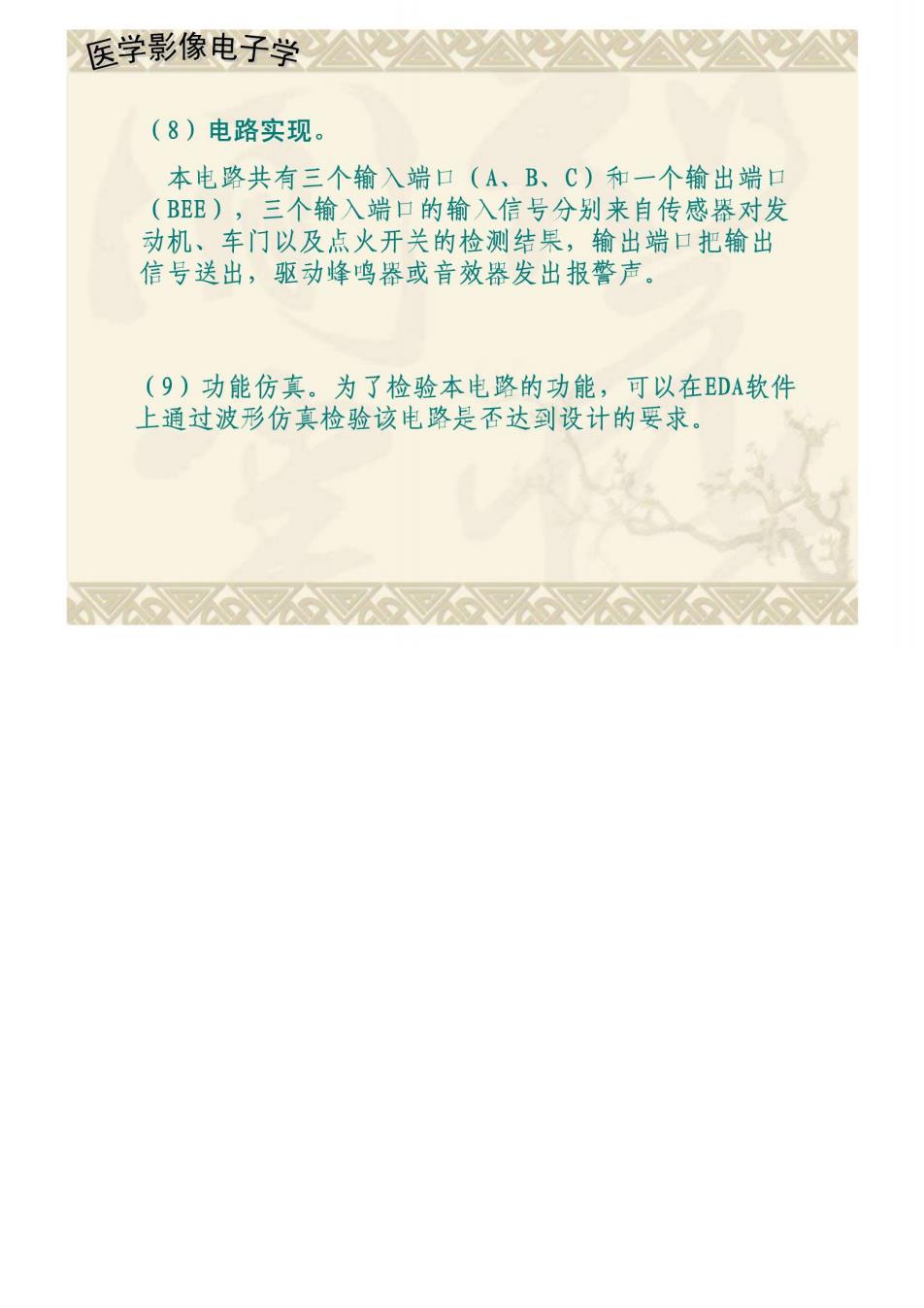

医学影像电子学公心心 (8)电路实现。 本电路共有三个输入端口(A、B、C)和一个输出端口 (BEE),三个输入端口的输入信号分别来自传感器对发 动机、车门以及点火开关的检测结果，输出端口把输出 信号送出，驱动峰鸣器或音效器发出报警声。 (9)功能仿真。为了检验本电路的功能，可以在EDA软件 上通过波形仿真检验该电路是否达到设计的要求

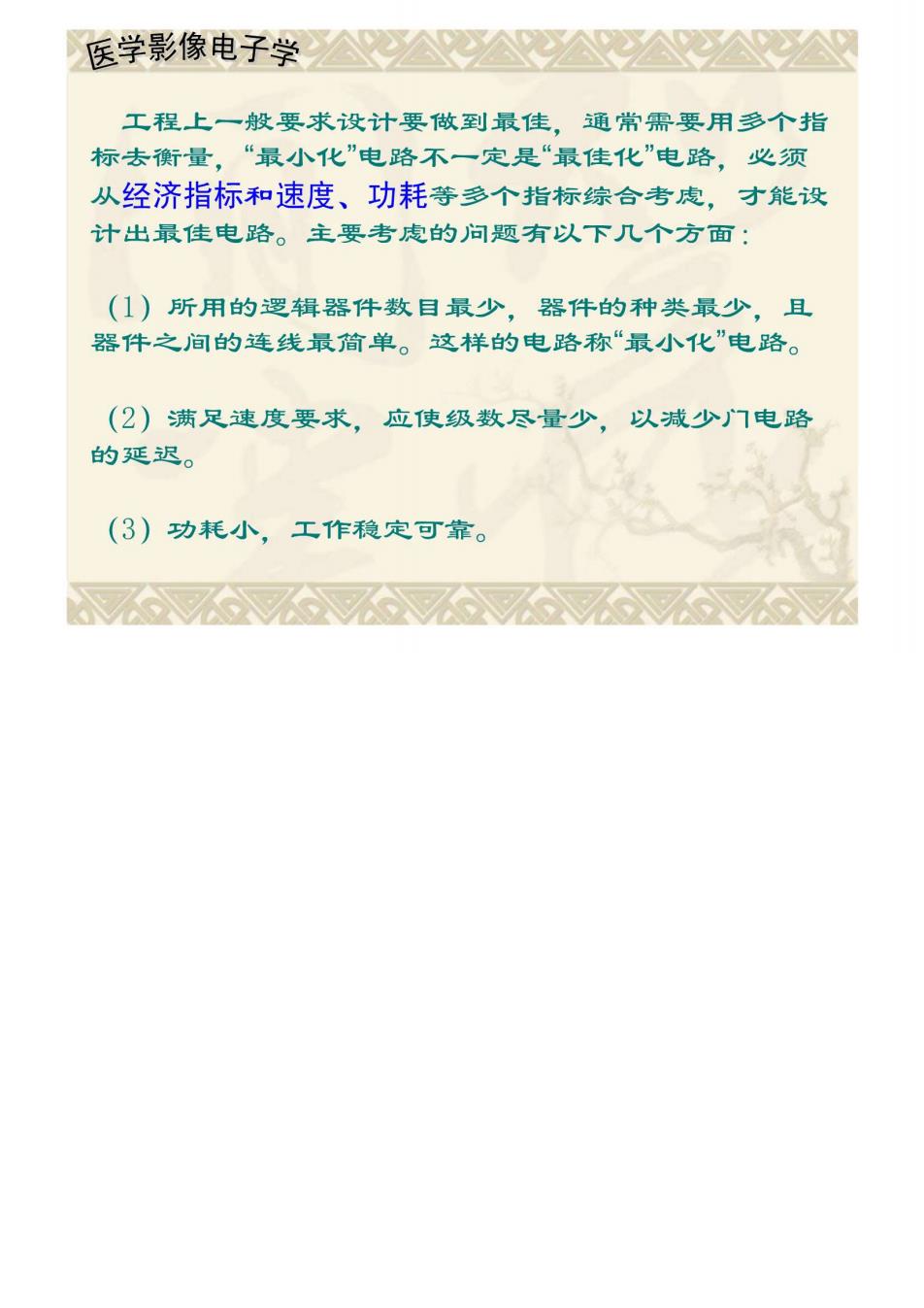

医学影像电子学△△△公 工程上一般要求设计要做到最佳，通常需要用多个指 标去衡量，“最小化”电路不一定是“最佳化”电路，必须 从经济指标和速度、功耗等多个指标综合考虑，才能设 计出最佳电路。主要考虑的问题有以下几个方面： (1)所用的逻辑器件数目最少，器件的种类最少，且 器件之间的连线最简单。这样的电路称“最小化”电路。 (2)满足速度要求，应使级数尽量少，以减少门电路 的延迟。 (3)功耗小，工作稳定可靠
