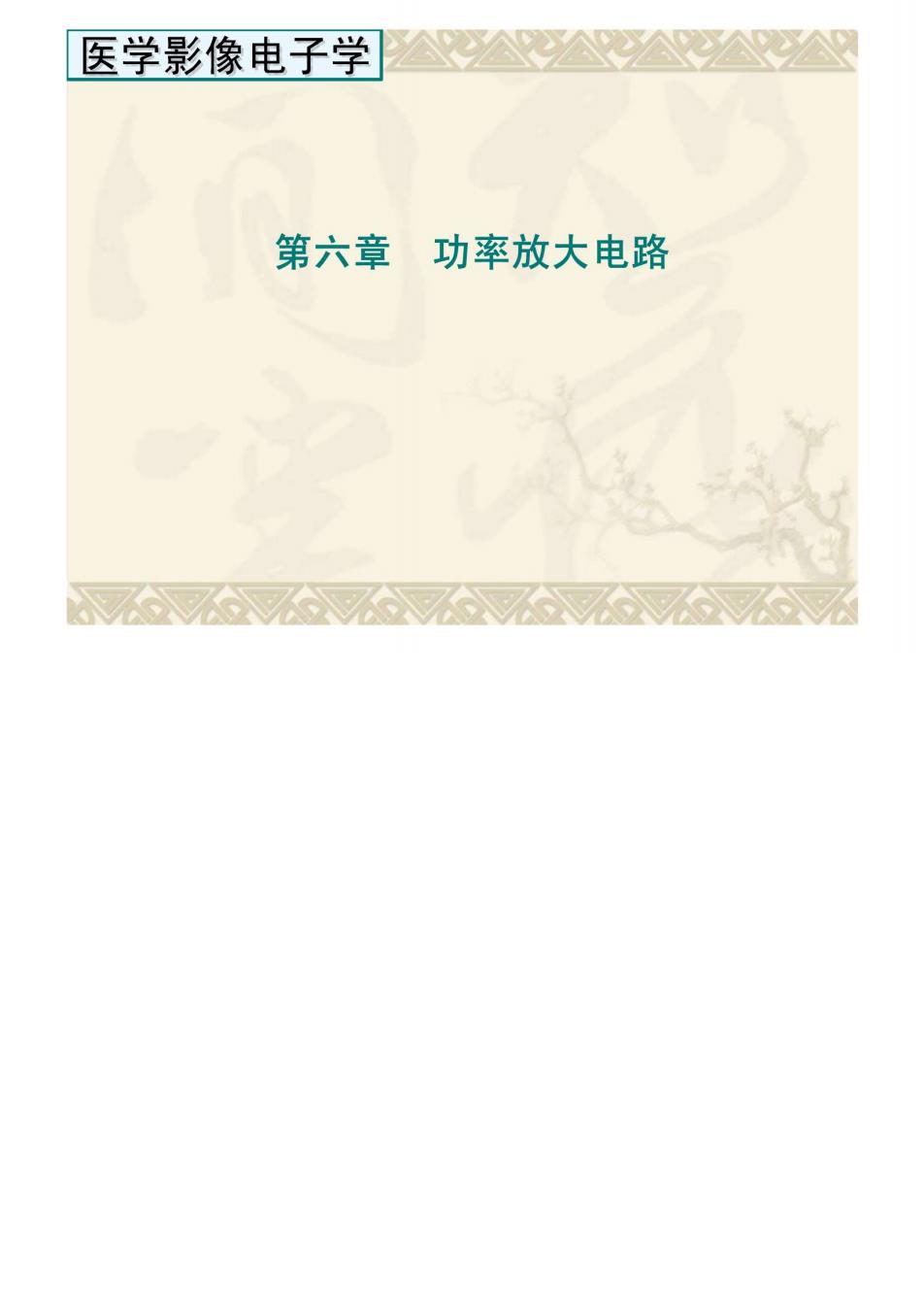

医学影像电子学 第六章功率放大电路
医学影像电子学公△△△ 6.1概述 6.2乙类互补对称功率放大电路 6.3甲乙类互补对称功率放大电路 ◆甲乙类双电源互补对称电路 ◆甲乙类单电源互补对称电路 *6.4集成功率放大器

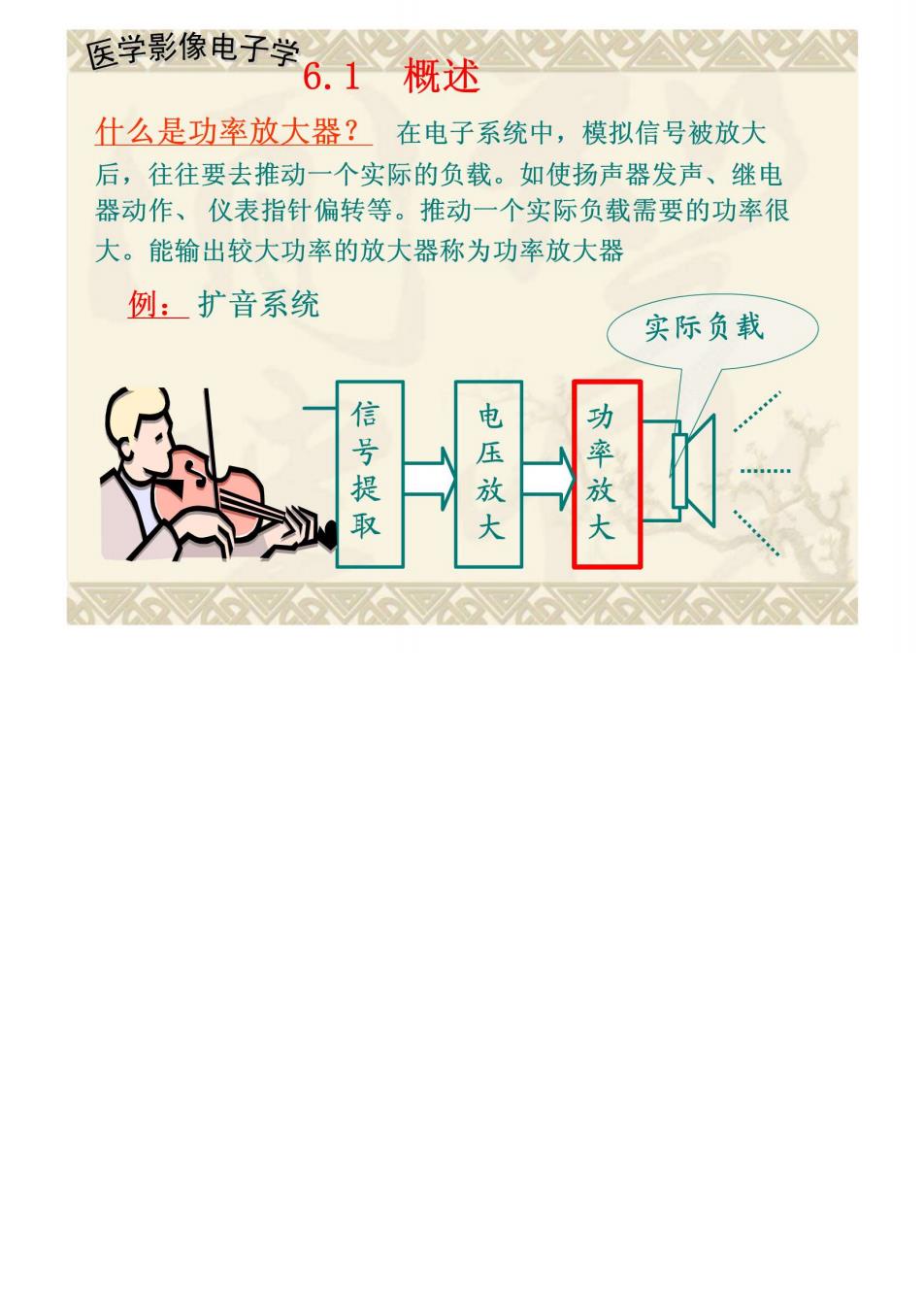

医学影像电子学个公△公 6.1概述 什么是功率放大器？在电子系统中，模拟信号被放大 后，往往要去推动一个实际的负载。如使扬声器发声、继电 器动作、仪表指针偏转等。推动一个实际负载需要的功率很 大。能输出较大功率的放大器称为功率放大器 例：扩音系统 实际负载 信 电 功 效 取

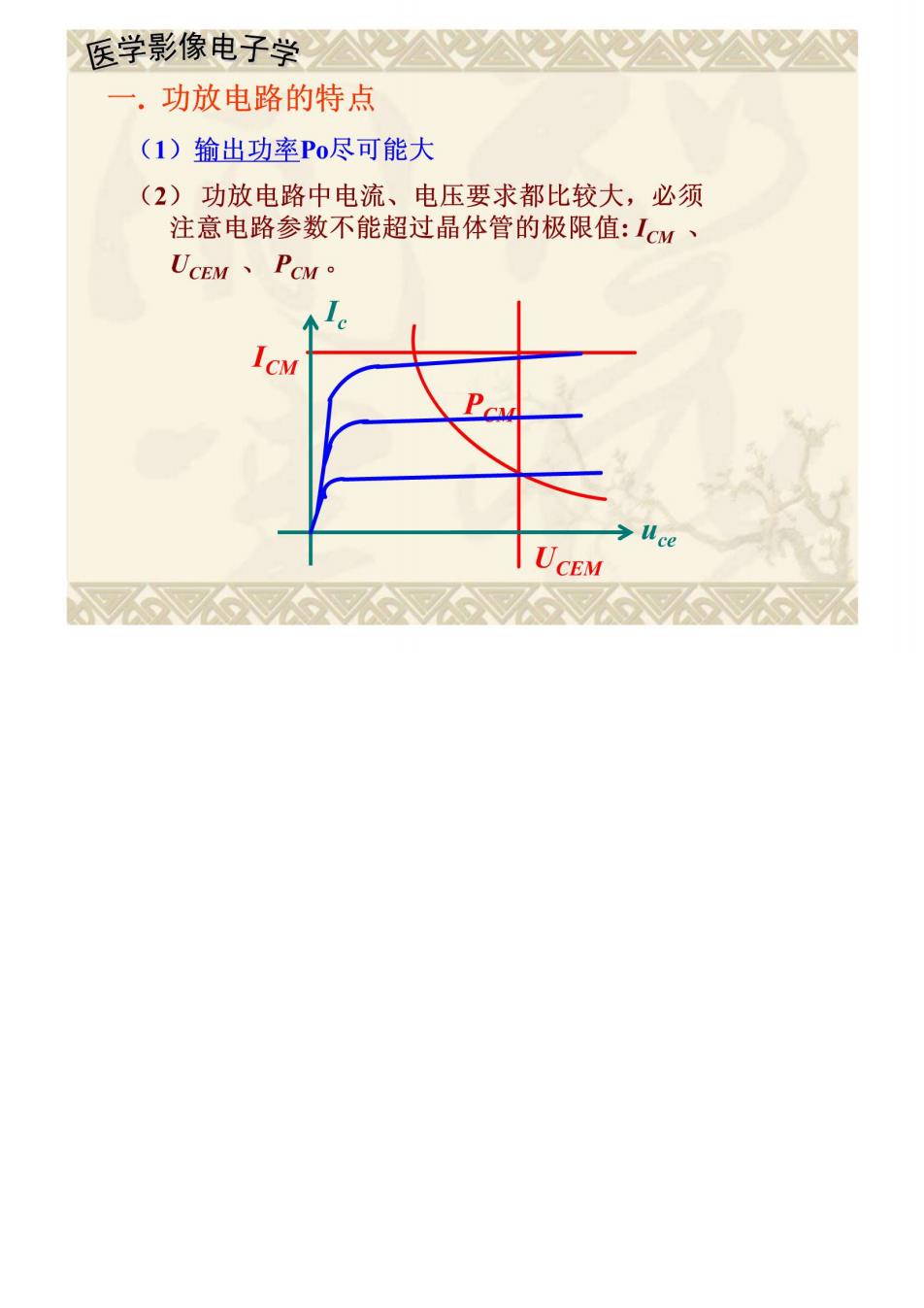

医学影像电子学公△△公 一，功放电路的特点 (1)输出功率Po尽可能大 (2)功放电路中电流、电压要求都比较大，必须 注意电路参数不能超过晶体管的极限值：IcM、 UcEM、PcM。 P UCEM
医学影像电子学△△△△△△△ ()电流、电压信号比较大，必须注意防止波形失真。 (4)电源提供的能量应尽可能多地转换给负载，尽量 减少晶体管及线路上的损失。即注意提高电路的 效率(7)。 Pa×100% n P。:负载上得到的交流信号功率。 PE:电源提供的直流功率。 (5)功放管散热和保护问题
