医学影像电子学公 第八章波形的产生与变换电路 e 将555卫55P55P55255西 8.1正弦波振荡的基本原理 8.2RC正弦波振荡电路 8.3LC正弦波振荡电路 8.4石英晶体振荡电路 8.5比较器 8.6方波发生器 8.7三角波及锯齿波发生器

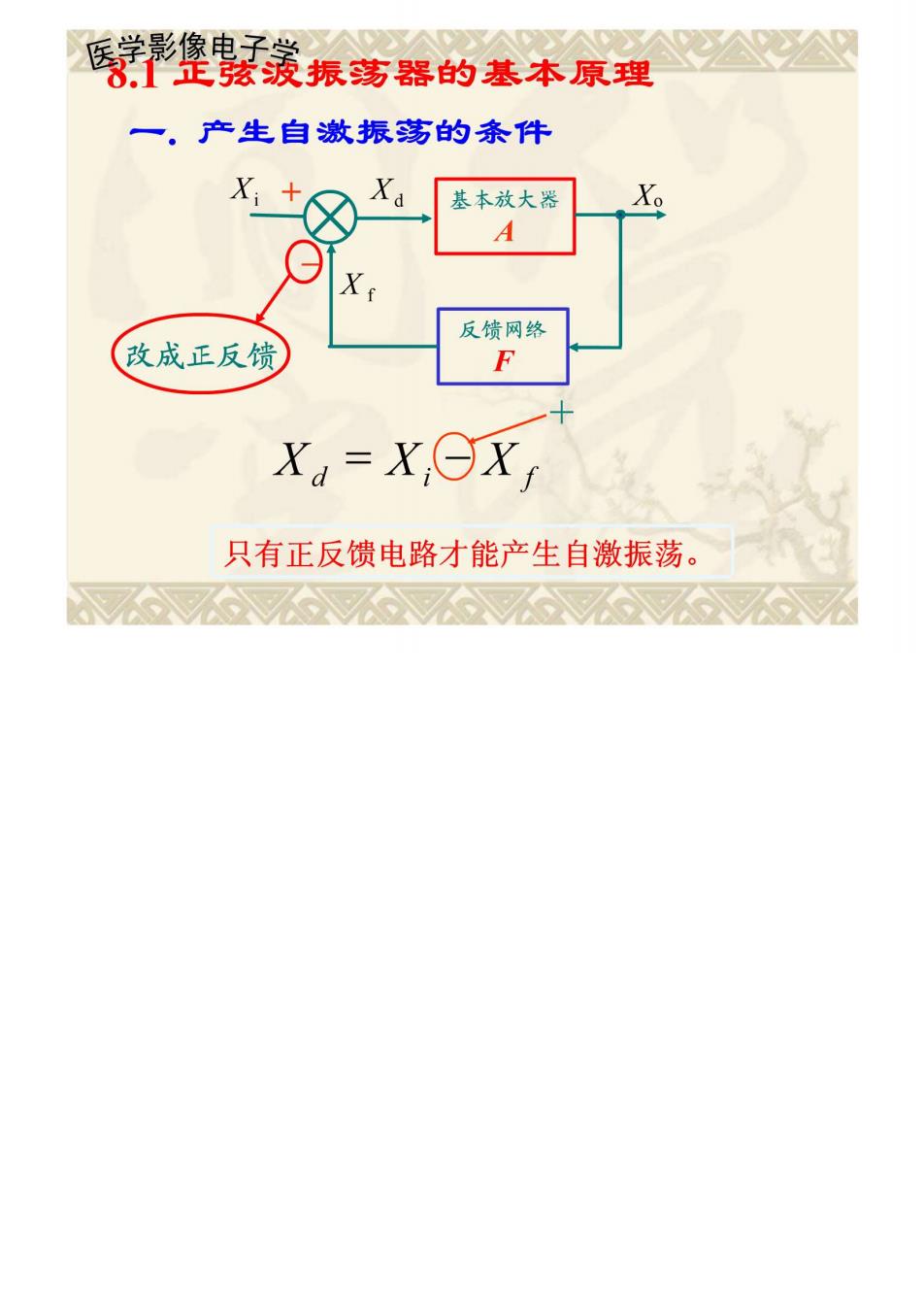

装篷影振馨的基本原理 一。产生自激振荡的条件 X 基本放大器 A 反债网络 (改成正反馈 F X=XOX 只有正反馈电路才能产生自激振荡

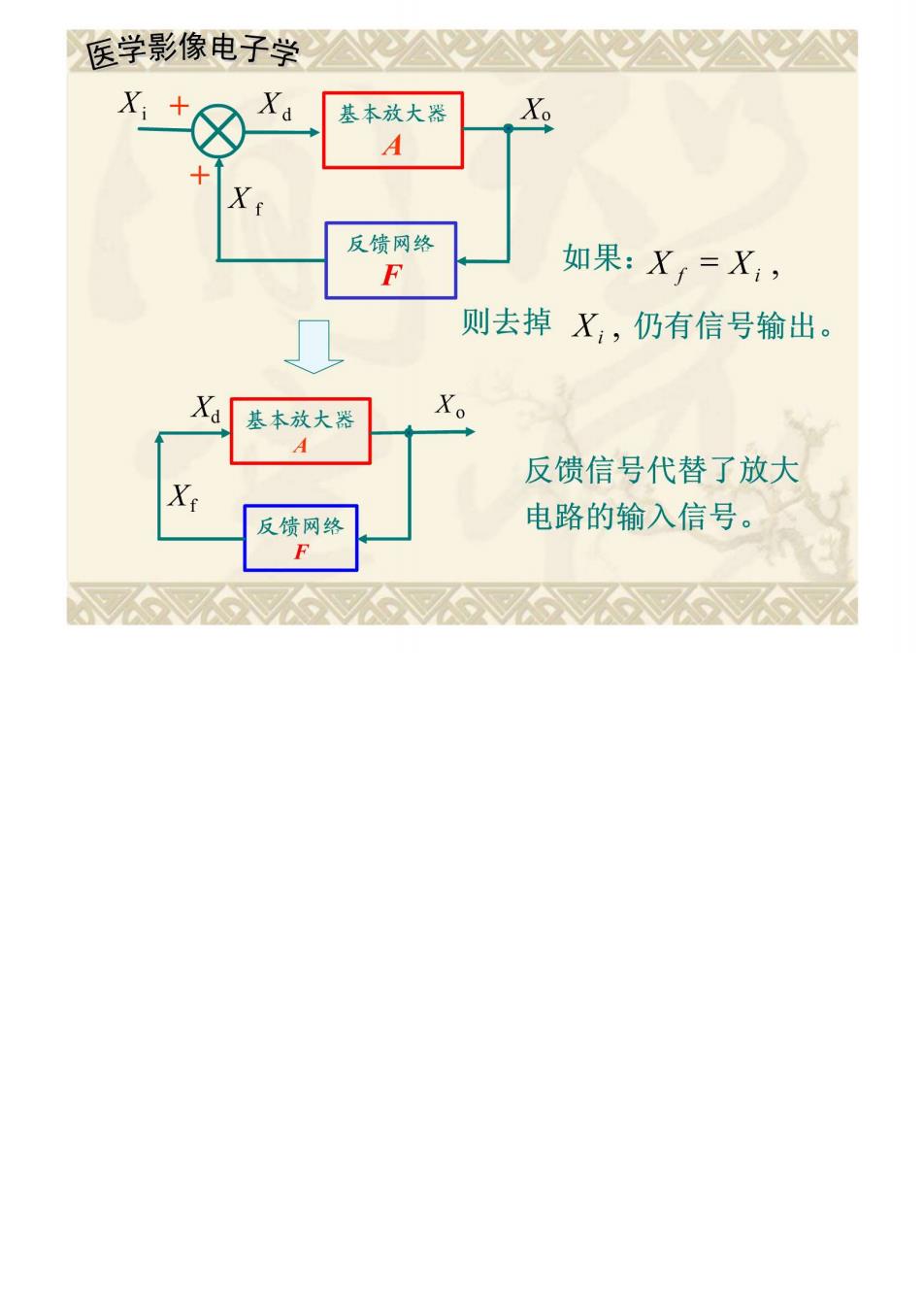

医学影像电子学公 、Xa 基本放大器 Xo A 反馈网络 F 如果：X/=X, 则去掉X,仍有信号输出。 X基本放大 Xo A 反馈信号代替了放大 反馈网络 电路的输入信号。 F
医学影像电子学公公△ X基本放大器 动画演示 A XX→FA=1 反馈网络 自激振荡的条件：AF=1 因为： A=|A∠pA F=|F|∠pF 所以，自激振荡条件也可以写成： (1)振幅条件：|AF=1 (2)相位条件： 94+pF=2nπn是整数 A
医学影像电子学 二起振条件和稳幅原理 起振条件： |AF>1(略大于) MWWW 结果：产生增幅振荡 起振过程 稳幅过程： 起振时，|A疗1 X:基本放大器 X。 稳定振荡时，|AF=1 X 稳幅措施： 反债网络 F 1、被动：器件非线性 2、主动：在反馈网络中加入非线性稳幅环节，用以调节 放大电路的增益
