77图2-6-4三棱镜最小偏向角原理图由图2-6-4中可以看出，这时，Ai.=2OminA=i-i, =i-22(2-6-2)min+A)L1E10设棱镜材料的折射率为n，则：Asini=nsini, =nsin2Omin+Asin2sini,所以n=(2-6-3)A.Asin2sin2由此可知，要求得棱镜材料折射率n，必须测出其顶角A和最小偏向角min。【实验内容】1.调整分光计应满足以下几个要求：（具体详细的调节步骤见上册实验七分光计的调整）(1）望远镜能接收平行光，且其轴线垂直于中心转轴。(2）载物台平面水平且垂直于中心转轴。(3）平行光管发出平行光，且其轴线垂直于中心转轴。狭缝宽度调至约1毫米，并使叉丝竖线与狭缝平行，叉丝交点恰好在狭缝像中点，再注意消除视差，调好后固定望远镜

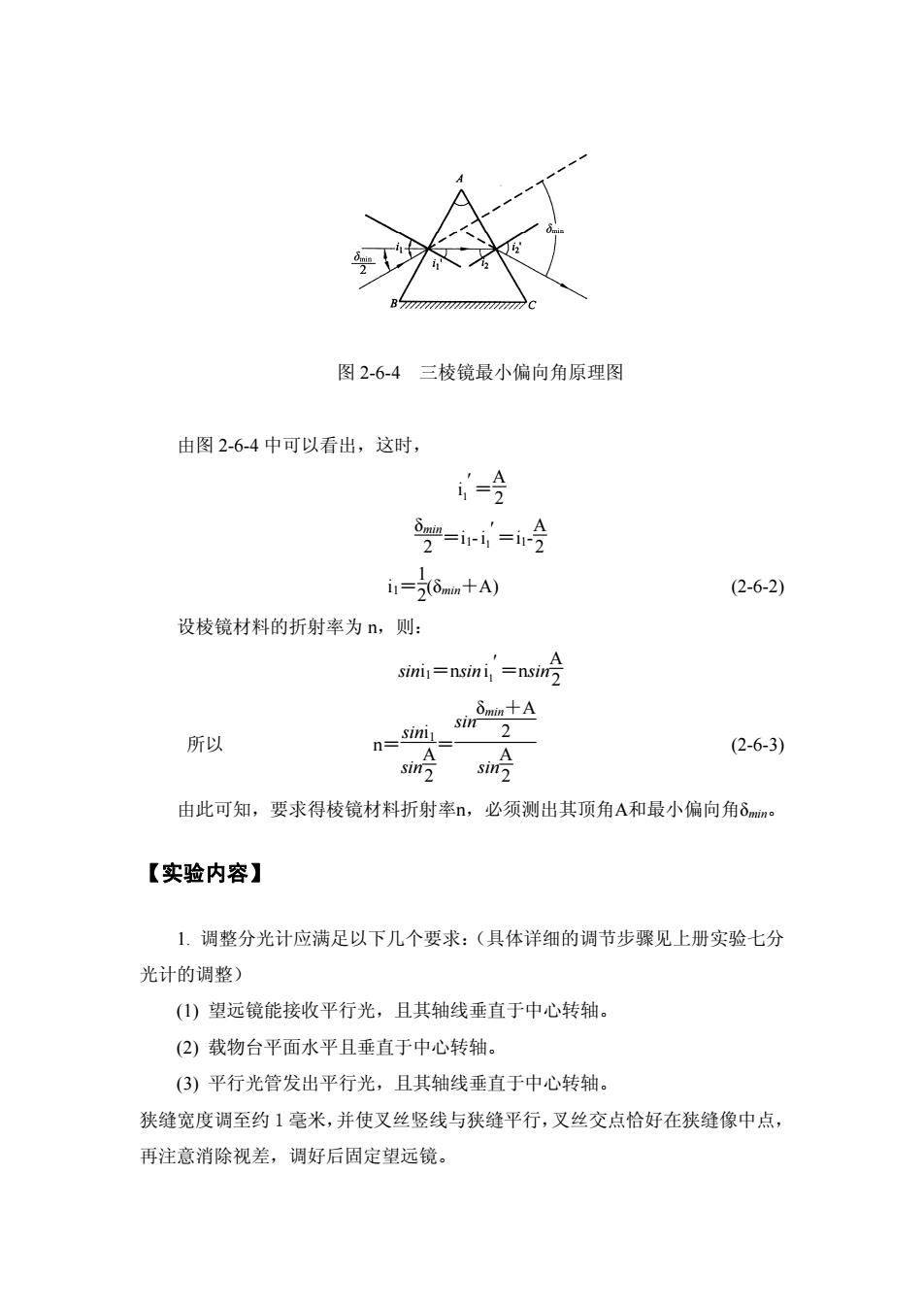

图 2-6-4 三棱镜最小偏向角原理图 由图 2-6-4 中可以看出，这时， ＝A 2 ′ 1i δmin 2 - A 2 ′ 1 ＝i1-i ＝i1 i1＝1 2(δmin＋A) (2-6-2) 设棱镜材料的折射率为 n，则： ＝nsin A 2 ′ 1 sini1＝nsini 所以 n＝sini1 sin A 2 ＝ sin δmin＋A 2 sin A 2 (2-6-3) 由此可知，要求得棱镜材料折射率n，必须测出其顶角A和最小偏向角δmin。 【实验内容】 1. 调整分光计应满足以下几个要求：（具体详细的调节步骤见上册实验七分 光计的调整） (1) 望远镜能接收平行光，且其轴线垂直于中心转轴。 (2) 载物台平面水平且垂直于中心转轴。 (3) 平行光管发出平行光，且其轴线垂直于中心转轴。 狭缝宽度调至约 1 毫米，并使叉丝竖线与狭缝平行，叉丝交点恰好在狭缝像中点， 再注意消除视差，调好后固定望远镜
2.放置三棱镜如图2-6-5所示，根据折射定律，判断折射光线的出射方向。先用眼晴在此方向观察，找到彩色谱线：然后用望远镜观测谱线，旋转载物台，观测到彩色谱线按一定方向旋转，到一定位置后又向反方向旋转，存在一极限位置。1时Omir色敢后的谱线某条谱线的最小偏向角图2-6-5最小偏向角3.测量最小偏向角（1）使十字叉丝对准绿色谱线，缓慢旋转载物台同时让十字叉丝一直跟踪绿色谱线移动，找到绿色谱线刚好向相反方向偏转的极限位置，固定载物台。从左右两游标读取刻度，分别记为Φ，（左游标）、Φ，（右游标）。(2）移去三棱镜，将望远镜对准平行光管，微调望远镜，测定入射光方向，从左右两游标读取刻度，分别记为Φ，（左游标）、Φ，（右游标）。【注意事项】1.移动三棱镜时应轻拿轻放，以免碰坏三棱镜。2.转动望远镜读数时不要用力太猛，不要抓目镜转动望远镜。3.注意保持三棱镜光学面的清洁。【数据记录】表2-6-2最小偏向角数据记录表谱线左游标右游标最小偏向角

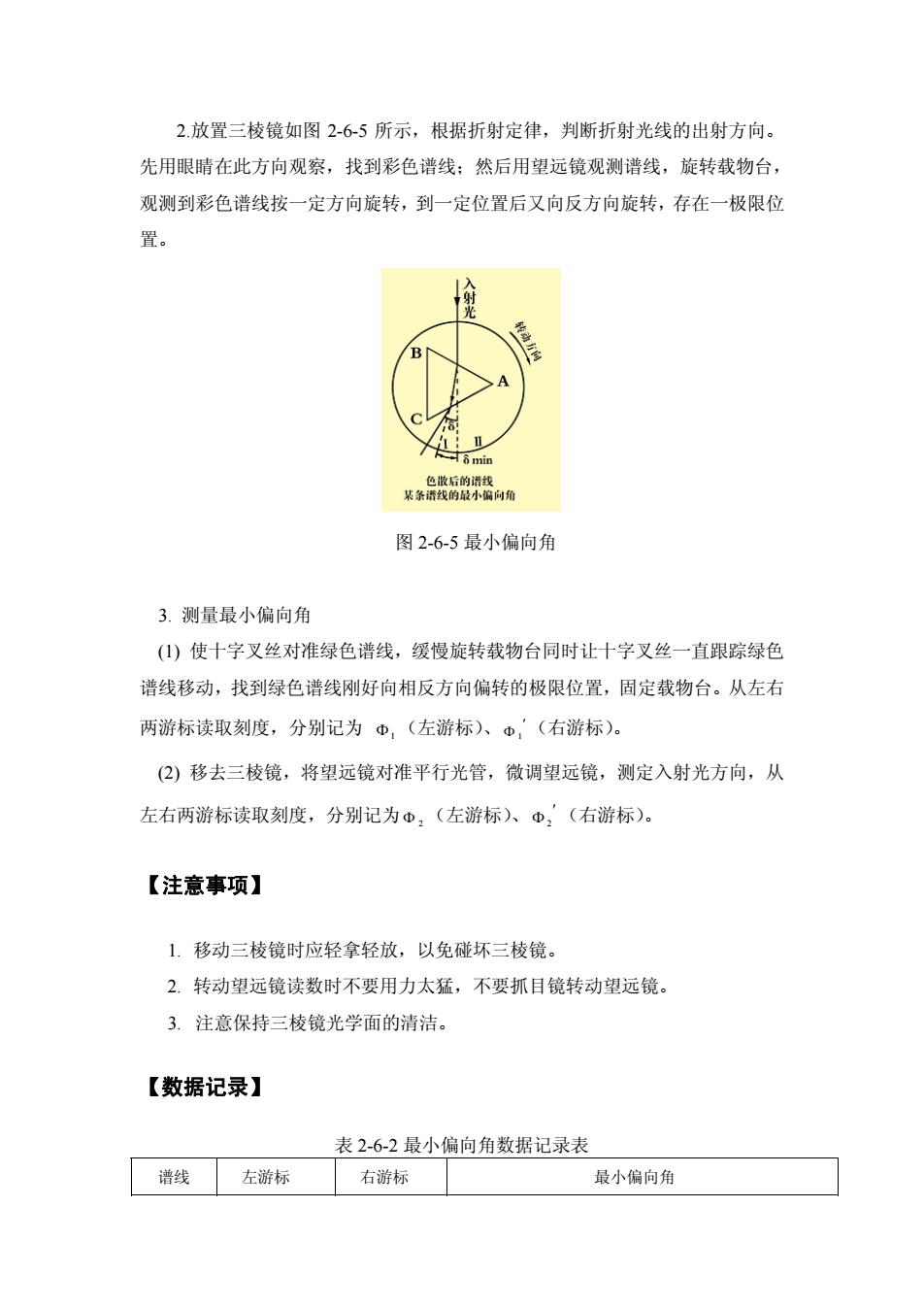

2.放置三棱镜如图 2-6-5 所示，根据折射定律，判断折射光线的出射方向。 先用眼睛在此方向观察，找到彩色谱线；然后用望远镜观测谱线，旋转载物台， 观测到彩色谱线按一定方向旋转，到一定位置后又向反方向旋转，存在一极限位 置。 图 2-6-5 最小偏向角 3. 测量最小偏向角 (1) 使十字叉丝对准绿色谱线，缓慢旋转载物台同时让十字叉丝一直跟踪绿色 谱线移动，找到绿色谱线刚好向相反方向偏转的极限位置，固定载物台。从左右 两游标读取刻度，分别记为 （左游标）、 ′ Φ 1 （右游标）。 Φ1 (2) 移去三棱镜，将望远镜对准平行光管，微调望远镜，测定入射光方向，从 左右两游标读取刻度，分别记为 ′ Φ 2 （左游标）、Φ 2 （右游标）。 【注意事项】 1. 移动三棱镜时应轻拿轻放，以免碰坏三棱镜。 2. 转动望远镜读数时不要用力太猛，不要抓目镜转动望远镜。 3. 注意保持三棱镜光学面的清洁。 【数据记录】 表 2-6-2 最小偏向角数据记录表 谱线 左游标 右游标 最小偏向角

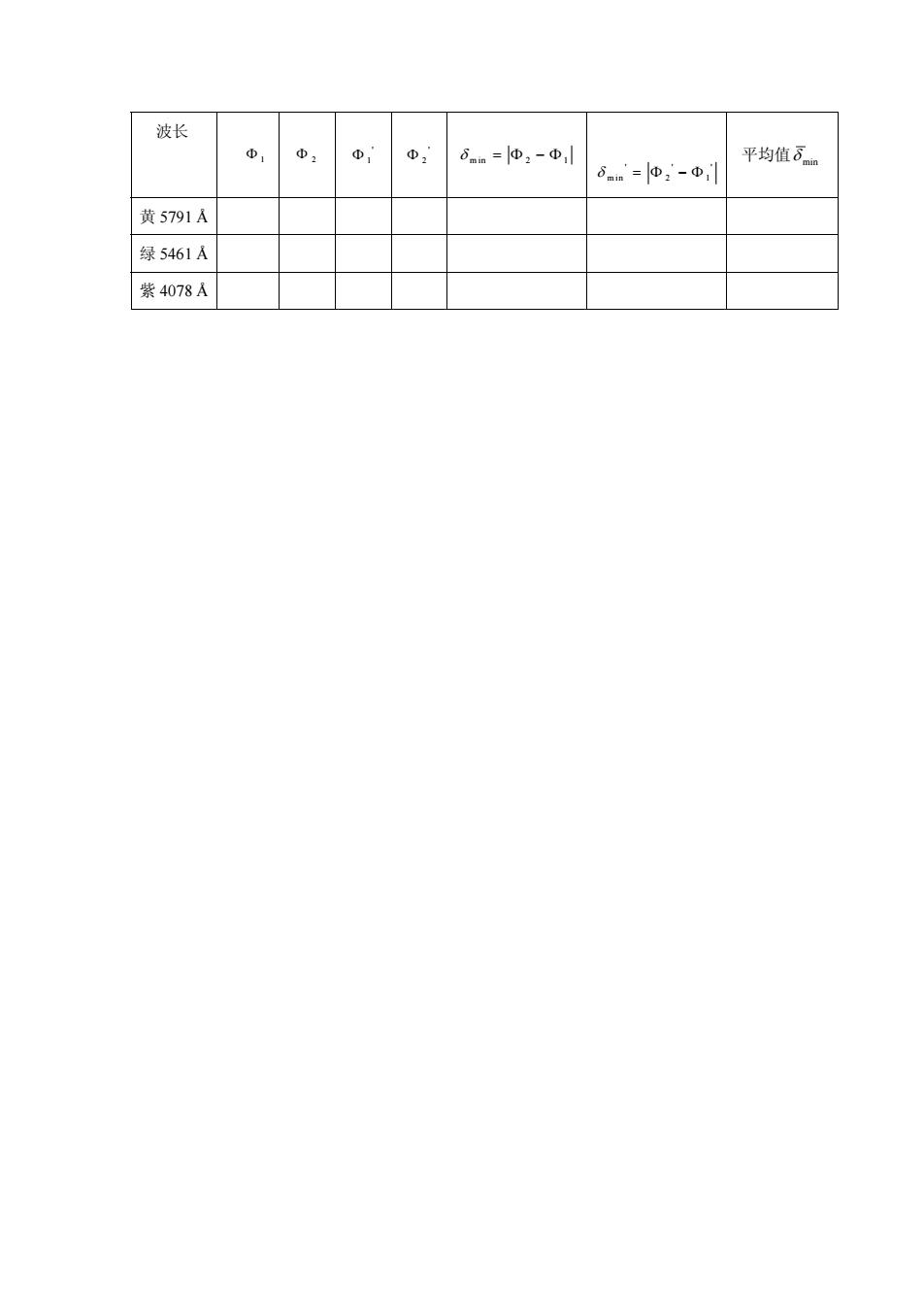

波长d1d20.平均值3min028mn =[02-08mn=0,-0,黄5791A绿5461 A紫4078A
波长 min 2 1 δ = Φ −Φ δ min ' Φ 1 ' Φ 1 Φ 2 Φ 2 ' ' min 2 1 δ ' = Φ −Φ 平均值 黄 5791 Å 绿 5461 Å 紫 4078 Å
