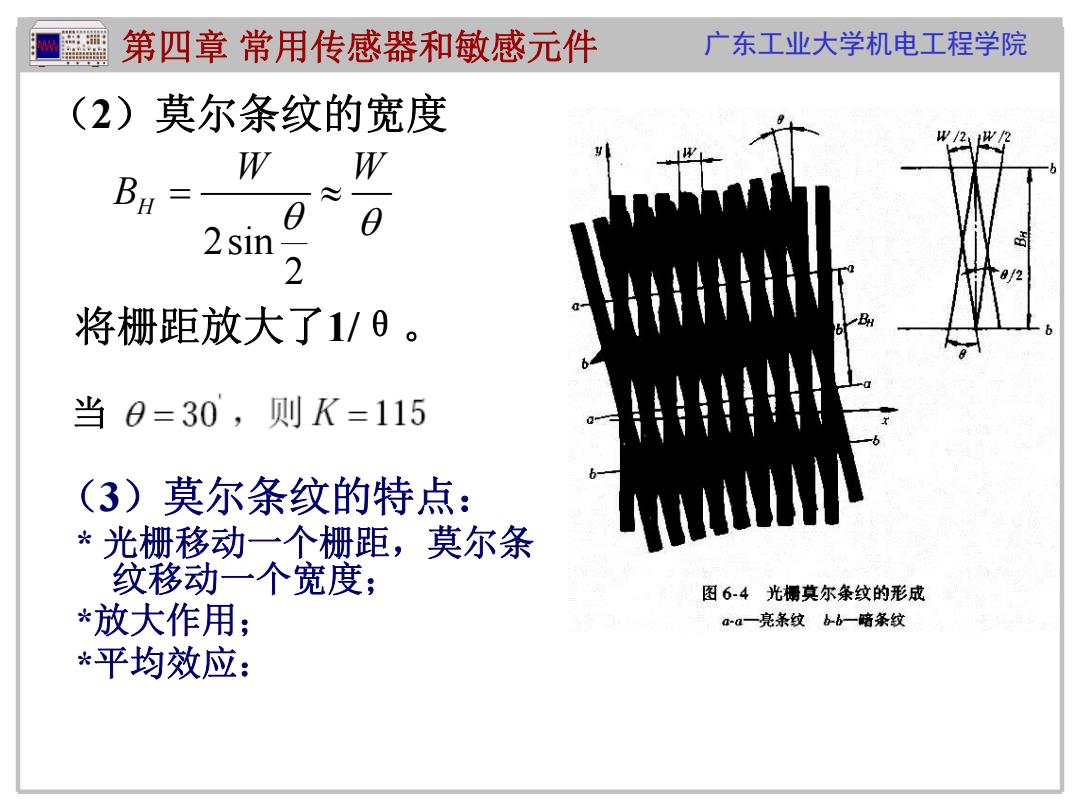

第四章常用传感器和敏感元件 广东工业大学机电工程学院 (2)莫尔条纹的宽度 W/22 W W BH 2sin 2 将栅距放大了1/6。 当0=30，则K=115 (3)莫尔条纹的特点： *光栅移动一个栅距，莫尔条 纹移动一个宽度； 图6-4光橱莫尔条纹的形成 *放大作用； aa一亮条纹bb一暗条纹 *平均效应：
广东工业大学机电工程学院 （2）莫尔条纹的宽度 2sin 2 H W W B 将栅距放大了1/θ。 （3）莫尔条纹的特点： * 光栅移动一个栅距，莫尔条 纹移动一个宽度； *放大作用； *平均效应： 第四章 常用传感器和敏感元件 当

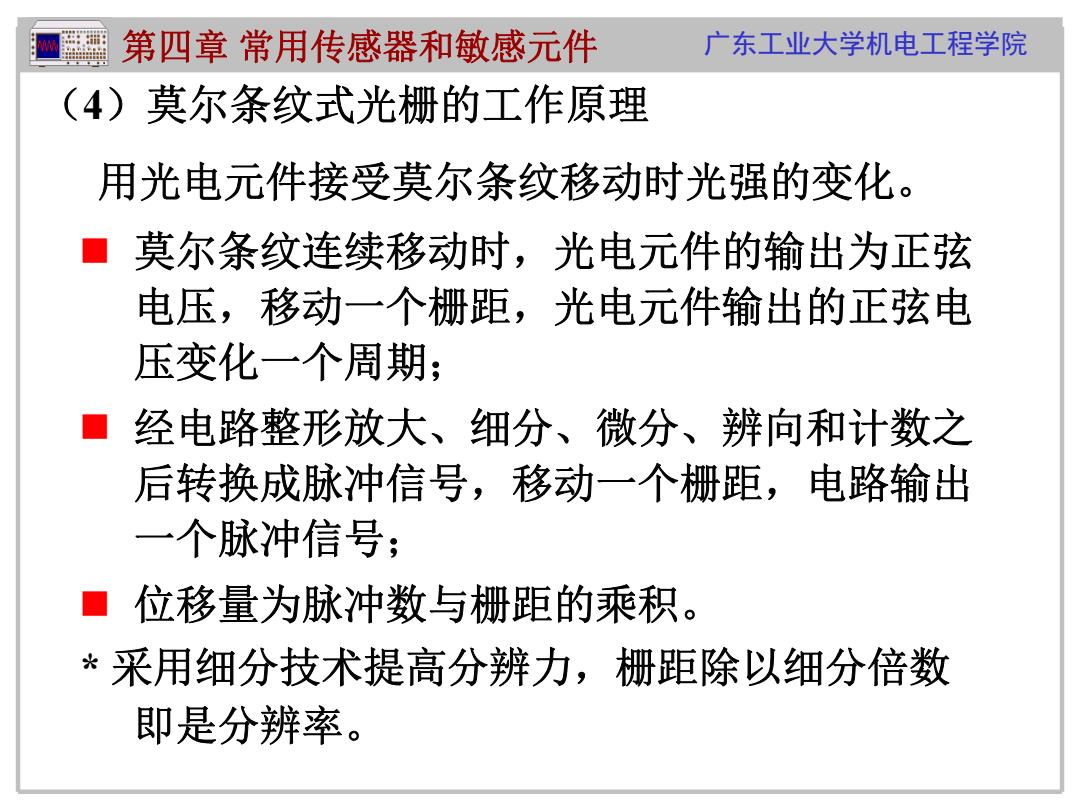

第四章常用传感器和敏感元件 广东工业大学机电工程学院 (4)莫尔条纹式光栅的工作原理 用光电元件接受莫尔条纹移动时光强的变化。 莫尔条纹连续移动时，光电元件的输出为正弦 电压，移动一个栅距，光电元件输出的正弦电 压变化一个周期； 经电路整形放大、细分、微分、 辨向和计数之 后转换成脉冲信号，移动一个栅距，电路输出 一个脉冲信号； 位移量为脉冲数与栅距的乘积。 *采用细分技术提高分辨力，栅距除以细分倍数 即是分辨率
广东工业大学机电工程学院 （4）莫尔条纹式光栅的工作原理 用光电元件接受莫尔条纹移动时光强的变化。 莫尔条纹连续移动时，光电元件的输出为正弦 电压，移动一个栅距，光电元件输出的正弦电 压变化一个周期； 经电路整形放大、细分、微分、辨向和计数之 后转换成脉冲信号，移动一个栅距，电路输出 一个脉冲信号； 位移量为脉冲数与栅距的乘积。 * 采用细分技术提高分辨力，栅距除以细分倍数 即是分辨率。 第四章 常用传感器和敏感元件
