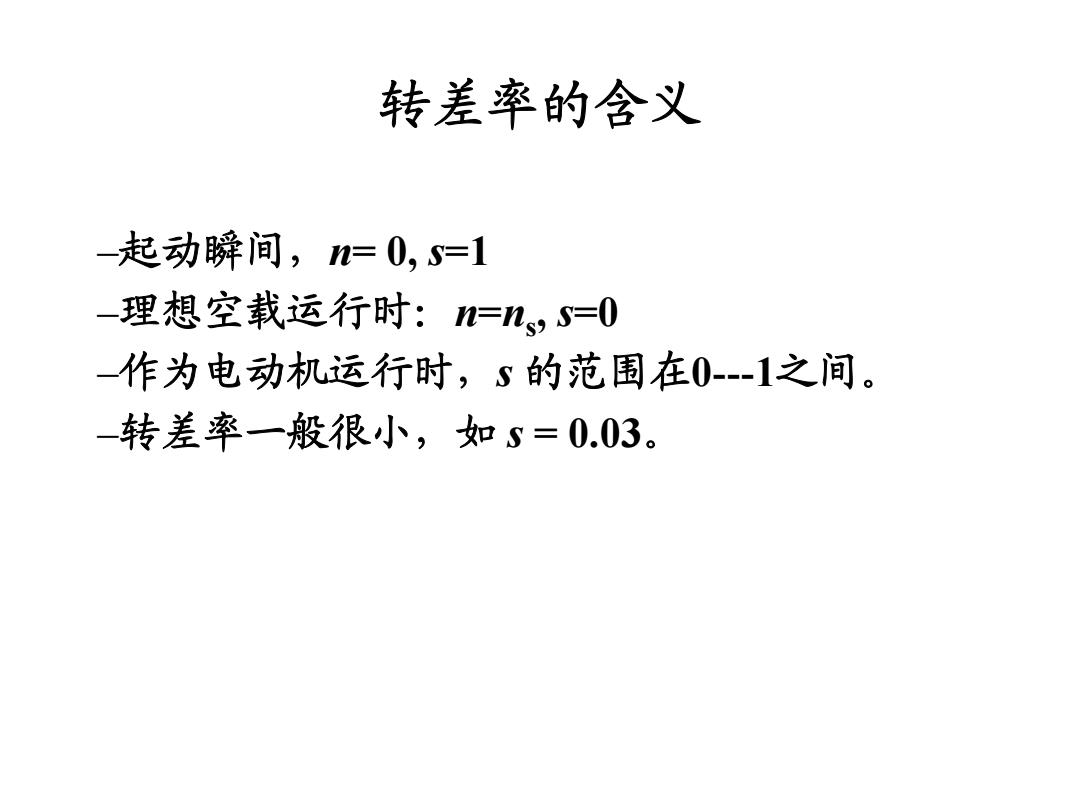

转差率的含义 -起动瞬间，n=0,s=1 -理想空载运行时：n=ns,S=0 -作为电动机运行时，5的范围在0--1之间。 -转差率一般很小，如5=0.03
转差率的含义 –起动瞬间， n= 0, s=1 –理想空载运行时： n = ns , s=0 –作为电动机运行时，s 的范围在0---1之间。 –转差率一般很小，如 s = 0.03

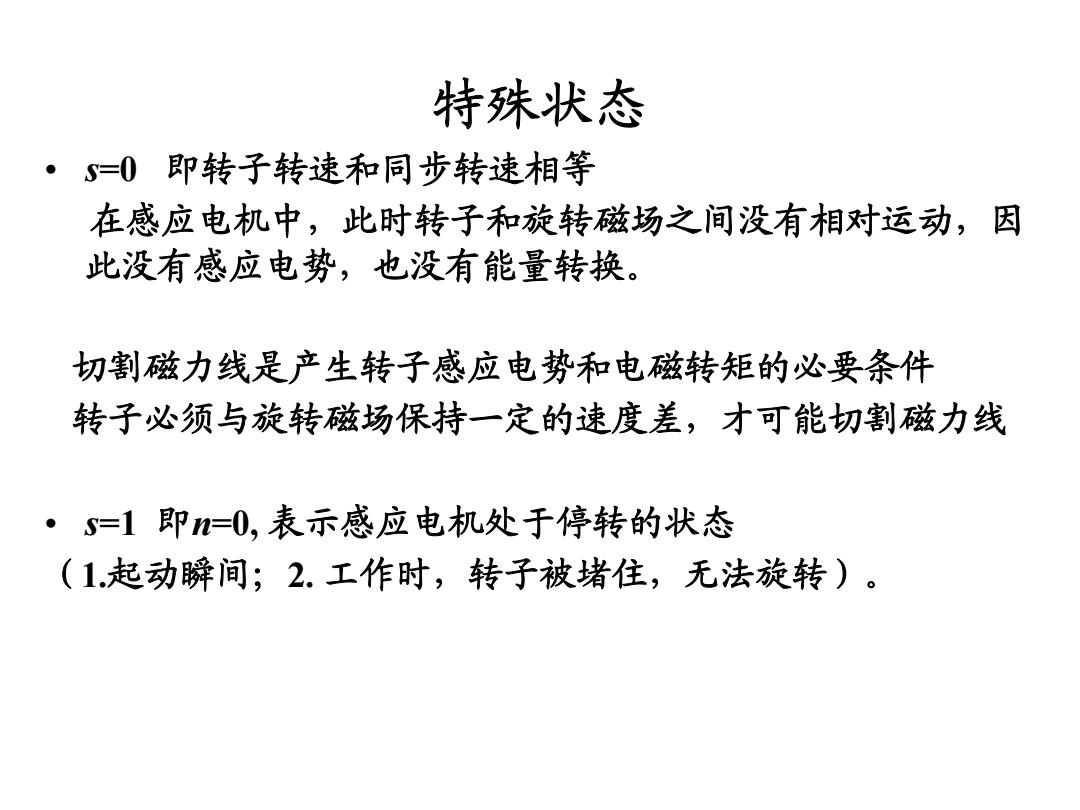

特殊状态 ·=0即转子转速和同步转速相等 在感应电机中，此时转子和旋转磁场之间没有相对运动，因 此没有感应电势，也没有能量转换。 切割磁力线是产生转子感应电势和电磁转矩的必要条件 转子必须与旋转磁场保持一定的速度差，才可能切割磁力线 ·s=1即=0，表示感应电机处于停转的状态 (1.起动瞬间；2.工作时，转子被堵住，无法旋转)
特殊状态 • s=0 即转子转速和同步转速相等 在感应电机中，此时转子和旋转磁场之间没有相对运动，因 此没有感应电势，也没有能量转换。 切割磁力线是产生转子感应电势和电磁转矩的必要条件 转子必须与旋转磁场保持一定的速度差，才可能切割磁力线 • s=1 即n=0, 表示感应电机处于停转的状态 （1.起动瞬间；2. 工作时，转子被堵住，无法旋转）

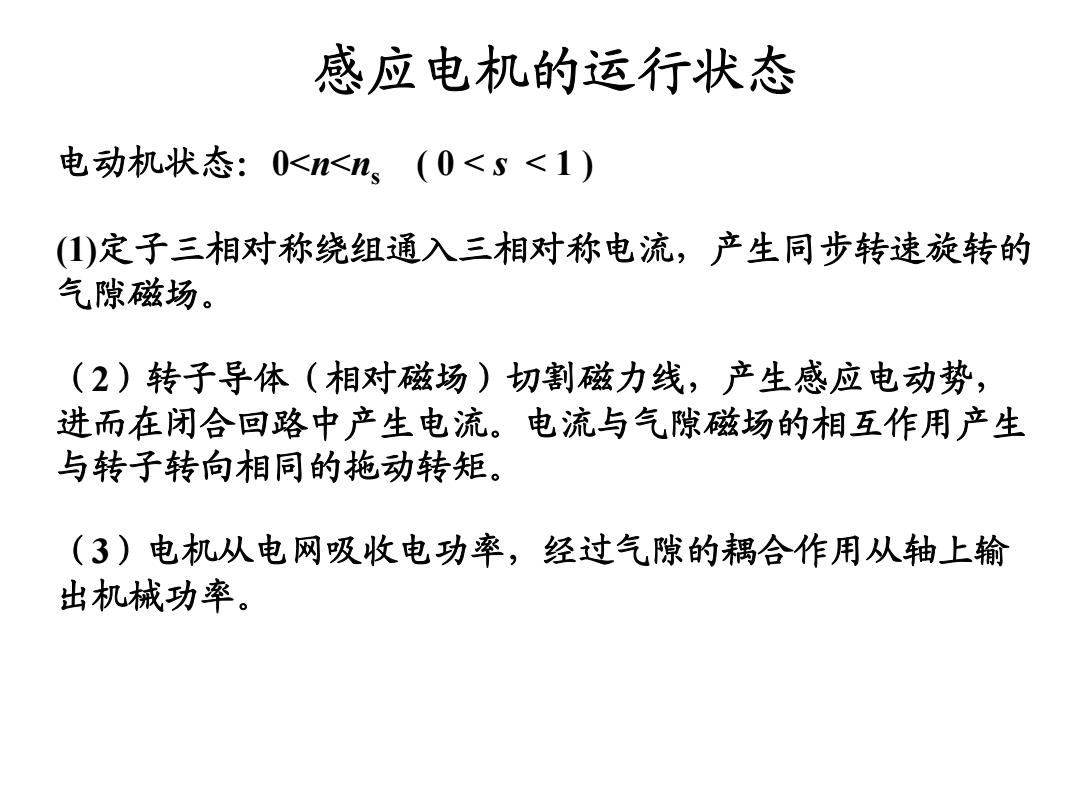

感应电机的运行状态 电动机状态：0<n<n(0<s<1) ()定子三相对称绕组通入三相对称电流，产生同步转速旋转的 气隙磁场。 (2)转子导体（相对磁场)切割磁力线，产生感应电动势， 进而在闭合回路中产生电流。电流与气隙磁场的相互作用产生 与转子转向相同的拖动转矩。 (3)电机从电网吸收电功率，经过气隙的耦合作用从轴上输 出机械功率
感应电机的运行状态 电动机状态：0< n < ns ( 0 < s < 1 ) (1)定子三相对称绕组通入三相对称电流，产生同步转速旋转的 气隙磁场。 （ 2）转子导体（相对磁场）切割磁力线，产生感应电动势， 进而在闭合回路中产生电流。电流与气隙磁场的相互作用产生 与转子转向相同的拖动转矩。 （ 3）电机从电网吸收电功率，经过气隙的耦合作用从轴上输 出机械功率

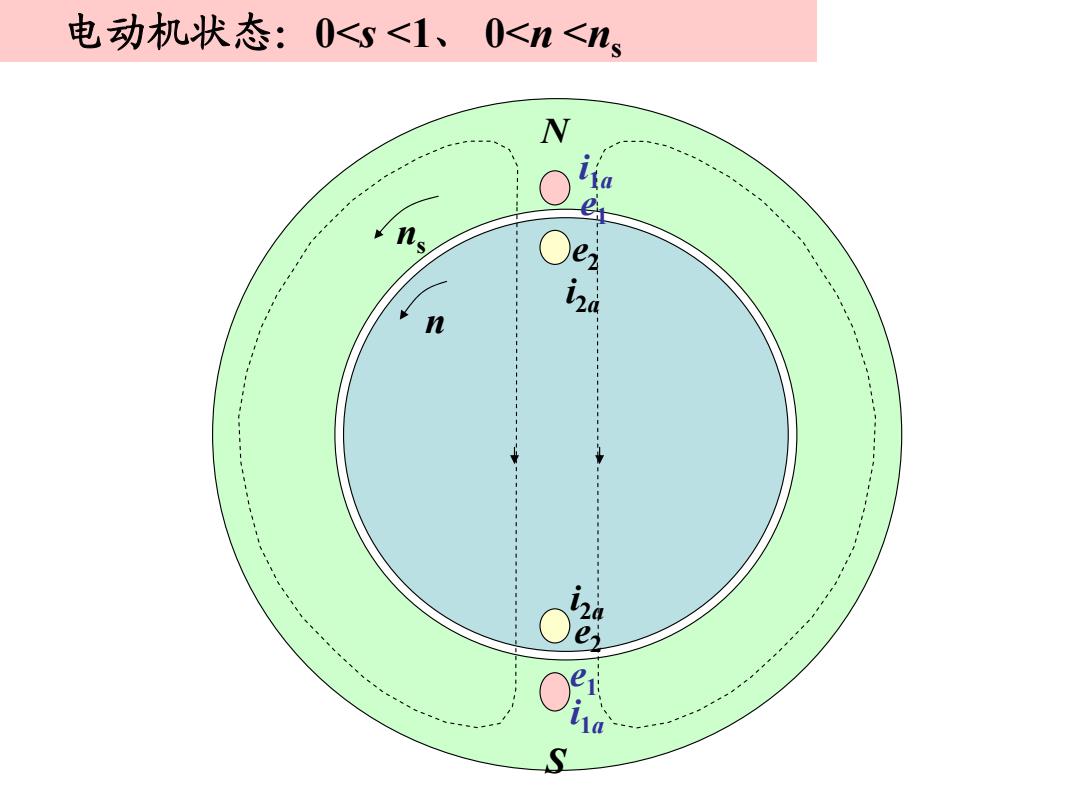

电动机状态：0<s<1、0<n<n N _------------ e
电动机状态：0<s <1、 0<n <ns e1 i1a N S e2 i2a n e1 i1a i2a e2 ns
电动机状态：0<s<1、0<n<n 0 。e e S

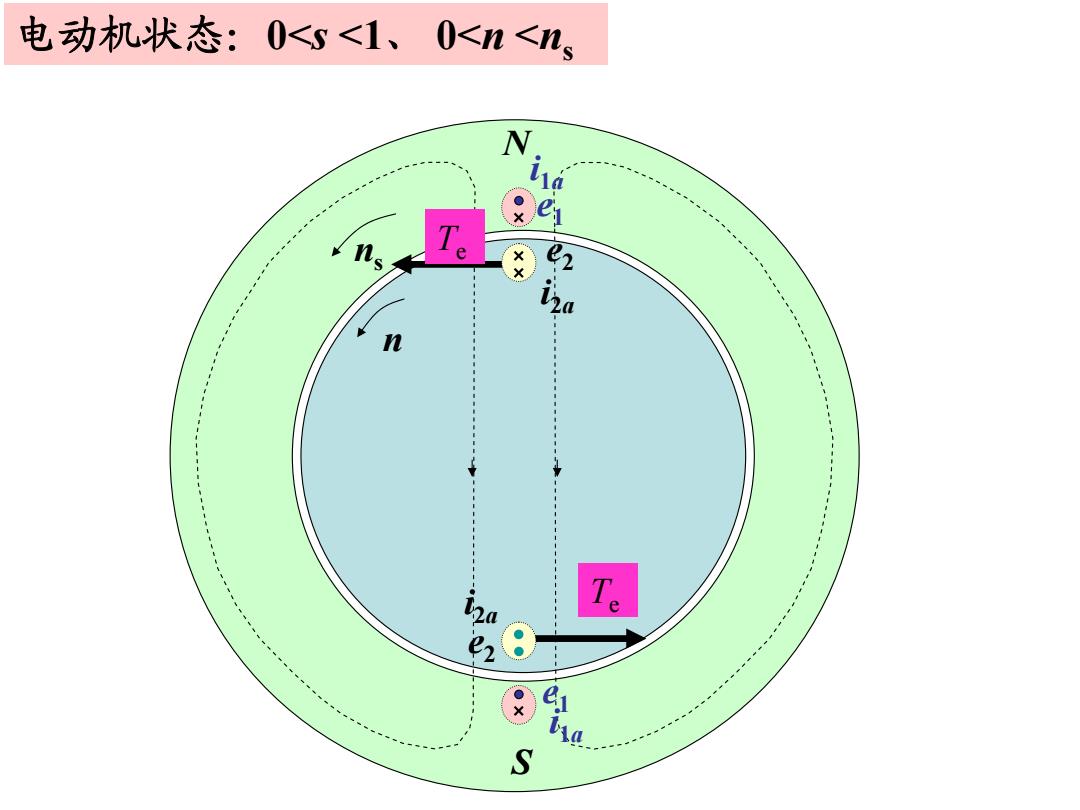

n ns 电动机状态：0<s <1、 0<n <ns e1 i1a N S e2 i2a e1i1a i2a e2 Te Te
