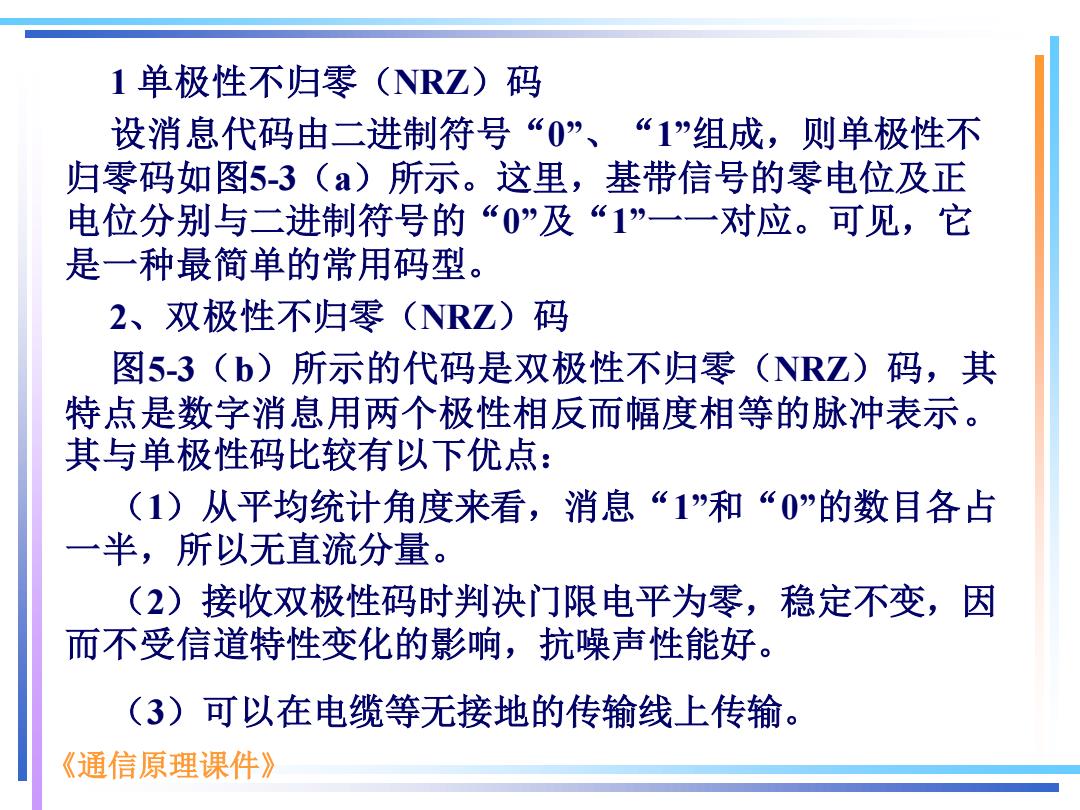

1单极性不归零 (NRZ)码 设消息代码由二进制符号“0”、“1”组成，则单极性不 归零码如图5-3（a)所示。这里，基带信号的零电位及正 电位分别与二进制符号的“0”及“1”一一对应。可见，它 是一种最简单的常用码型 。 2、双极性不归零（NRZ)码 图5-3(b)所示的代码是双极性不归零（NRZ)码，其 特点是数字消息用两个极性相反而幅度相等的脉冲表示。 其与单极性码比较有以下优点： (1)从平均统计角度来看，消息“1”和“0”的数目各占 半，所以无直流分量。 (2)接收双极性码时判决门限电平为零，稳定不变，因 而不受信道特性变化的影响，抗噪声性能好。 (3)可以在电缆等无接地的传输线上传输。 《通信原理课件》
《通信原理课件》 1 单极性不归零（NRZ）码 设消息代码由二进制符号“0”、“1”组成，则单极性不 归零码如图5-3（a）所示。这里，基带信号的零电位及正 电位分别与二进制符号的“0”及“1”一一对应。可见，它 是一种最简单的常用码型。 2、双极性不归零（NRZ）码 图5-3（b）所示的代码是双极性不归零（NRZ）码，其 特点是数字消息用两个极性相反而幅度相等的脉冲表示。 其与单极性码比较有以下优点： （1）从平均统计角度来看，消息“1”和“0”的数目各占 一半，所以无直流分量。 （2）接收双极性码时判决门限电平为零，稳定不变，因 而不受信道特性变化的影响，抗噪声性能好。 （3）可以在电缆等无接地的传输线上传输

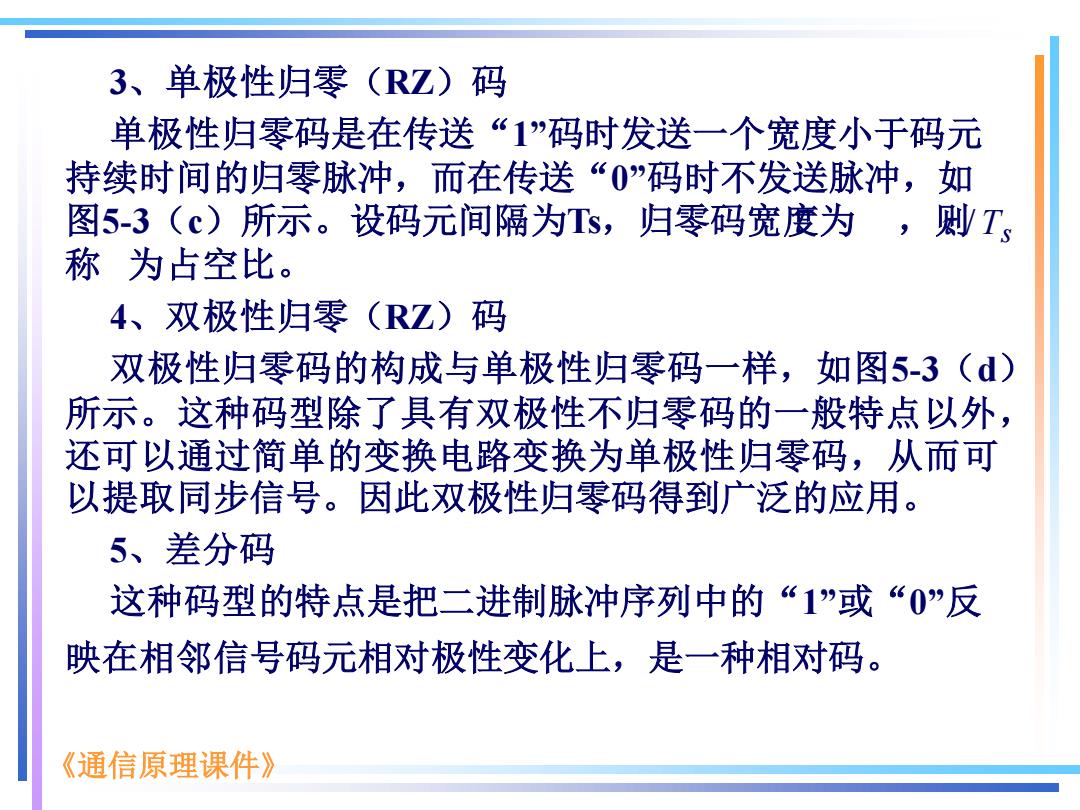

3、单极性归零(RZ)码 单极性归零码是在传送“1”码时发送一个宽度小于码元 持续时间的归零脉冲，而在传送“0”码时不发送脉冲，如 图5-3（c)所示。设码元间隔为Ts,归零码宽度为，则T, 称为占空比。 4、双极性归零(RZ)码 双极性归零码的构成与单极性归零码一样，如图5-3（d) 所示。这种码型除了具有双极性不归零码的一般特点以外， 还可以通过简单的变换电路变换为单极性归零码，从而可 以提取同步信号。因此双极性归零码得到广泛的应用。 5、差分码 这种码型的特点是把二进制脉冲序列中的“1”或“0”反 映在相邻信号码元相对极性变化上，是一种相对码。 《通信原理课件》
《通信原理课件》 3、单极性归零（RZ）码 单极性归零码是在传送“1”码时发送一个宽度小于码元 持续时间的归零脉冲，而在传送“0”码时不发送脉冲，如 图5-3（c）所示。设码元间隔为Ts，归零码宽度为 ，则 称 为占空比。 4、双极性归零（RZ）码 双极性归零码的构成与单极性归零码一样，如图5-3（d） 所示。这种码型除了具有双极性不归零码的一般特点以外， 还可以通过简单的变换电路变换为单极性归零码，从而可 以提取同步信号。因此双极性归零码得到广泛的应用。 5、差分码 这种码型的特点是把二进制脉冲序列中的“1”或“0”反 映在相邻信号码元相对极性变化上，是一种相对码。 Ts /
6、多值波形（多电平波形） 前述各种信号都是一个二进制符号对应一个脉冲。实际 上还存在多个二进制符号对应一个脉冲的情形。这种波形 统称为多值波形或多电平波形。例如若令两个二进制符号 00对应+3E,01对应+E,10对应-E,11对应-3E,则所得波 形为4值波形，如图5-3（)所示。由于这种波形的一个脉 冲可以代表多个二进制符号，故在高速数据传输中，常采 用这种信号形式。 《通信原理课件》
《通信原理课件》 6、多值波形（多电平波形） 前述各种信号都是一个二进制符号对应一个脉冲。实际 上还存在多个二进制符号对应一个脉冲的情形。这种波形 统称为多值波形或多电平波形。例如若令两个二进制符号 00对应+3E，01对应+E，10对应-E，11对应-3E，则所得波 形为4值波形，如图5-3（f）所示。由于这种波形的一个脉 冲可以代表多个二进制符号，故在高速数据传输中，常采 用这种信号形式
10100110 (a) (d 101001 E +E- -E (b) (e) 00 00 01 01 0 1 0 0 10 -E -3E (c) (0) 图5-3几种基本的数字基带信号码型 《通信原理课件》
《通信原理课件》 图5-3 几种基本的数字基带信号码型
二、传输码型 并不是所有的基带信号码型都适合在信道中传输，往往 是根据实际需要进行选择。下面我们介绍几种常用的适合 在信道中传输的传输码型。 《通信原理课件》
《通信原理课件》 二、传输码型 并不是所有的基带信号码型都适合在信道中传输，往往 是根据实际需要进行选择。下面我们介绍几种常用的适合 在信道中传输的传输码型
