2.甘汞电极 (calomel electrode,简写CE) 是金属汞和Hg2C12及KC1溶液组成的电极 （如图)。内玻璃管中封接一根铂丝，铂丝 插入纯汞（厚度为0.5-1cm)，下置一层甘 汞(Hg2C12)糊状物，外玻璃管中装入KC1 溶液，即构成甘汞电极。 电极符号： 图10-2甘汞电极 Hg,Hg2Cl2(s)|KCI (x mol/L) 1.电极引线2.侧管3.汞 4.甘汞糊5.石棉或纸浆 电极反应： 6.玻璃管7.KC1溶液 8.电极玻壳9.寡烧瓷片 Hg,Cl2+2e=2Hg 2Cl
2．甘汞电极 （calomel electrode, 简写CE ） 是金属汞和Hg2 Cl2及KCl溶液组成的电极 （如图）。内玻璃管中封接一根铂丝，铂丝 插入纯汞（厚度为0.5-1cm），下置一层甘 汞（Hg2 Cl2）糊状物，外玻璃管中装入KCl 溶液，即构成甘汞电极。 电极符号： Hg，Hg2Cl2 (s)︱KCl (x mol/L) 电极反应： Hg2Cl2 + 2e - = 2Hg + 2Cl-
25℃时： 0.059 十 =Ks) 0.059 0 0.05 g d =92 十 gKsr(4） 0.059 =9,1B2 显然，当温度及“。一定时，甘汞电极的电极 电位是个定值
25℃时： 显然，当温度及 一定时，甘汞电极的电极 电位是个定值

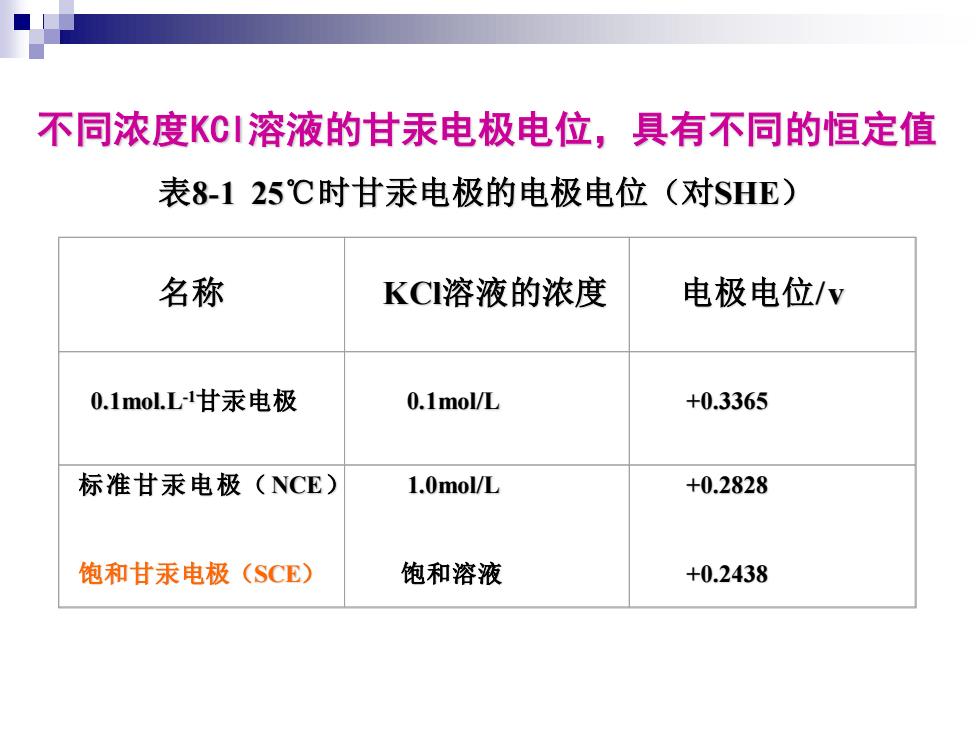

不同浓度KC溶液的甘汞电极电位，具有不同的恒定值 表8-125℃时甘汞电极的电极电位（对SHE) 名称 KCI溶液的浓度 电极电位/v 0.1mol.L1甘汞电极 0.1mol/L +0.3365 标准甘汞电极(NCE) 1.0mol/L +0.2828 饱和甘汞电极(SCE) 饱和溶液 +0.2438
不同浓度KCl溶液的甘汞电极电位，具有不同的恒定值 表8-1 25℃时甘汞电极的电极电位（对SHE） 名称 KCl溶液的浓度 电极电位/ v 0.1mol.L-1甘汞电极 0.1mol/L +0.3365 标准甘汞电极（ NCE） 饱和甘汞电极（SCE） 1.0mol/L 饱和溶液 +0.2828 +0.2438
3.银-氯化银电极 银丝镀上一层AgC1,浸在 66个导线 一定浓度的KC1溶液中，即构 成银-氯化银电极： KC1溶液 Ag,AgC1 (s)KC1 (x moV/L) Hg 镀AgCI的Ag丝 电极反应为： 多孔物质 AgCl e=Ag C1- 图7-3银-氯化银电极 电极电位为： 00591g%
3．银-氯化银电极 银丝镀上一层AgCl，浸在 一定浓度的KCl溶液中，即构 成银-氯化银电极： Ag,AgCl（S）|KCl (x mol/L) 电极反应为： AgCl + e - = Ag + Cl- 电极电位为： = − − ° AgCl Ag AgCl Ag Cl 0.059lg a / /

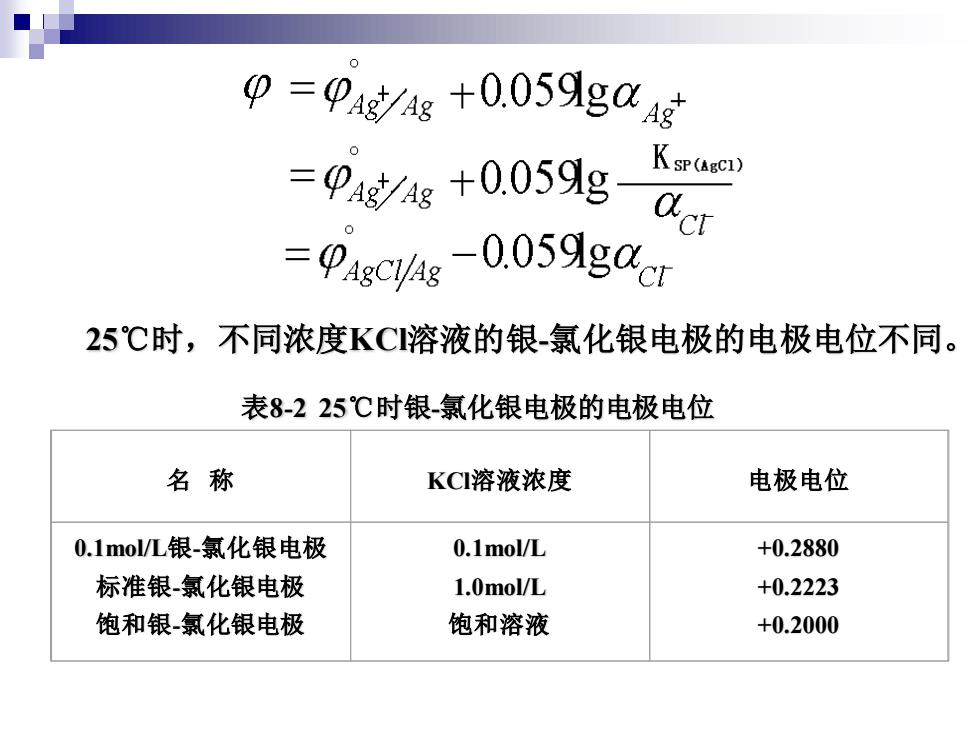

0=p4g/4g+0.059g04g =④4g4g+0.059qg K SP(AgCI) =PAsCVAs-0.059gacr 25℃时，不同浓度KC溶液的银-氯化银电极的电极电位不同。 表8-225℃时银氯化银电极的电极电位 名称 KCI溶液浓度 电极电位 0.1mol/L银-氯化银电极 0.1mol/L +0.2880 标准银-氯化银电极 1.0mol/L +0.2223 饱和银-氯化银电极 饱和溶液 +0.2000
25℃时，不同浓度KCl溶液的银-氯化银电极的电极电位不同。 表8-2 25℃时银-氯化银电极的电极电位 名 称 KCl溶液浓度 电极电位 0.1mol/L银-氯化银电极 标准银-氯化银电极 饱和银-氯化银电极 0.1mol/L 1.0mol/L 饱和溶液 +0.2880 +0.2223 +0.2000
