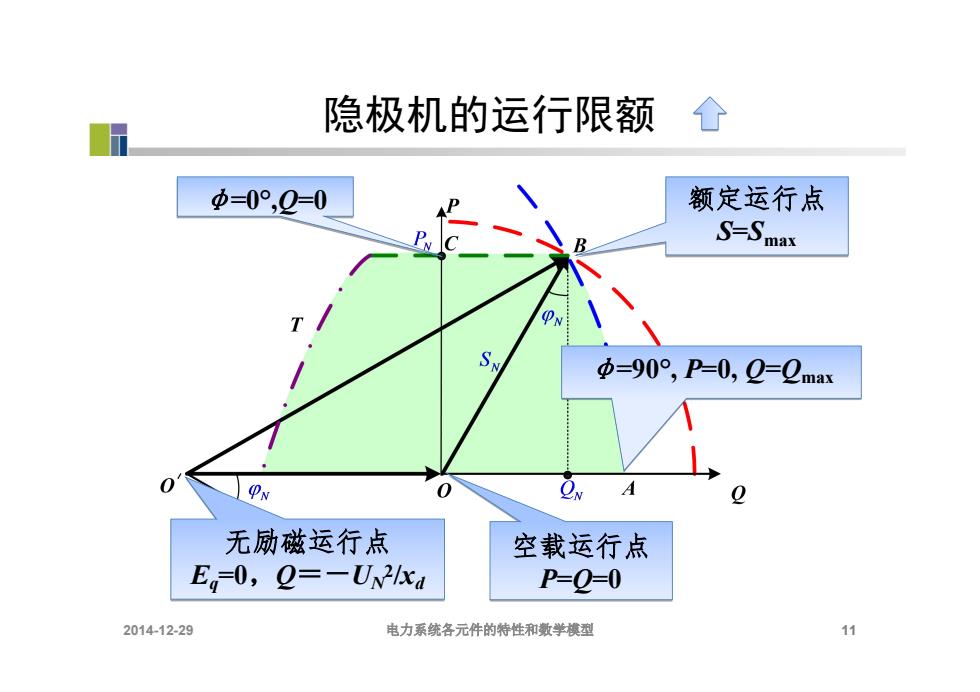

隐极机的运行限额个 中=0°，Q=0 额定运行点 S=Smax 中=90°，P=0,Q=2max 0 无励磁运行点 空载运行点 E,=0,2=一UN2xa P=Q=0 2014-12-29 电力系统各元件的特性和数学模型 11
隐极机的运行限额 11 额定运行点 S=Smax 空载运行点 P=Q=0 无励磁运行点 Eq=0，Q＝－UN 2 /xd 无励磁运行点 Eq=0，Q＝－UN 2 /xd φ=90° , P=0, Q=Qmax 90° , P=0, Q=Qmax φ=0° ,Q=0 2014-12-29 电力系统各元件的特性和数学模型

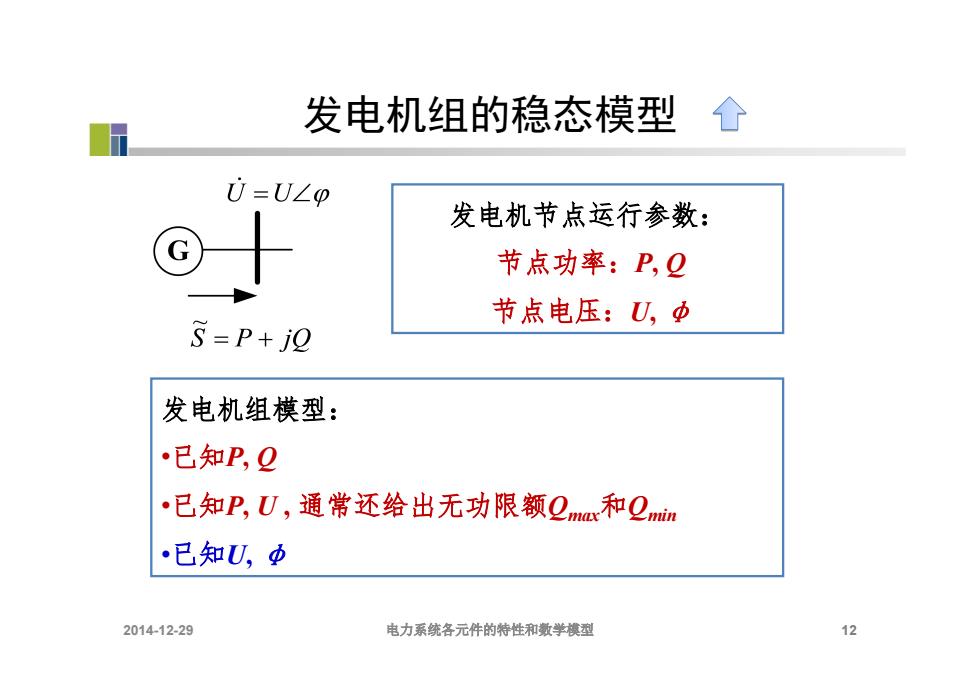

发电机组的稳态模型个 U=U∠p 发电机节点运行参数： 节点功率：P, 节点电压：U,中 §=P+j№ 发电机组模型： •已知P,Q ·已知P,U,通常还给出无功限额2ma和im •已知U,中 2014-12-29 电力系统各元件的特性和数学模型 12
发电机组的稳态模型 12 发电机节点运行参数： 节点功率：P, Q 节点电压：U, φ 发电机组模型： •已知P, Q •已知P, U , 通常还给出无功限额Qmax和Qmin •已知U, φ 2014-12-29 电力系统各元件的特性和数学模型

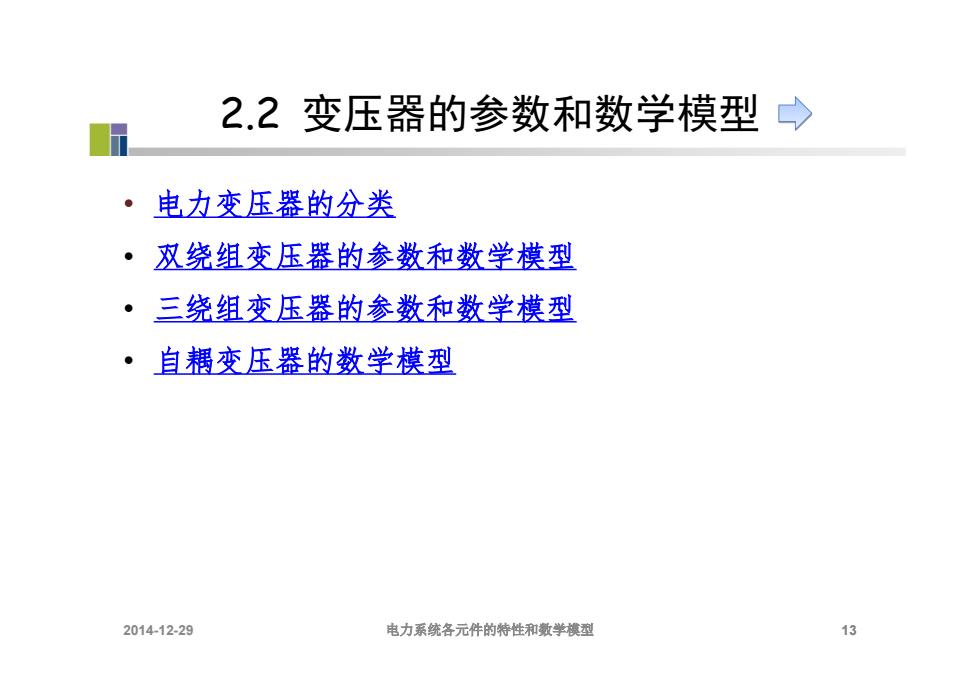

2.2变压器的参数和数学模型 ·电力变压器的分类 。 双绕组变压器的参数和数学模型 ·三绕组变压器的参数和数学模型 ·自耦变压器的数学模型 2014-12-29 电力系统各元件的特性和数学模型 13
2.2 变压器的参数和数学模型 • 电力变压器的分类 • 双绕组变压器的参数和数学模型 • 三绕组变压器的参数和数学模型 • 自耦变压器的数学模型 2014-12-29 电力系统各元件的特性和数学模型 13

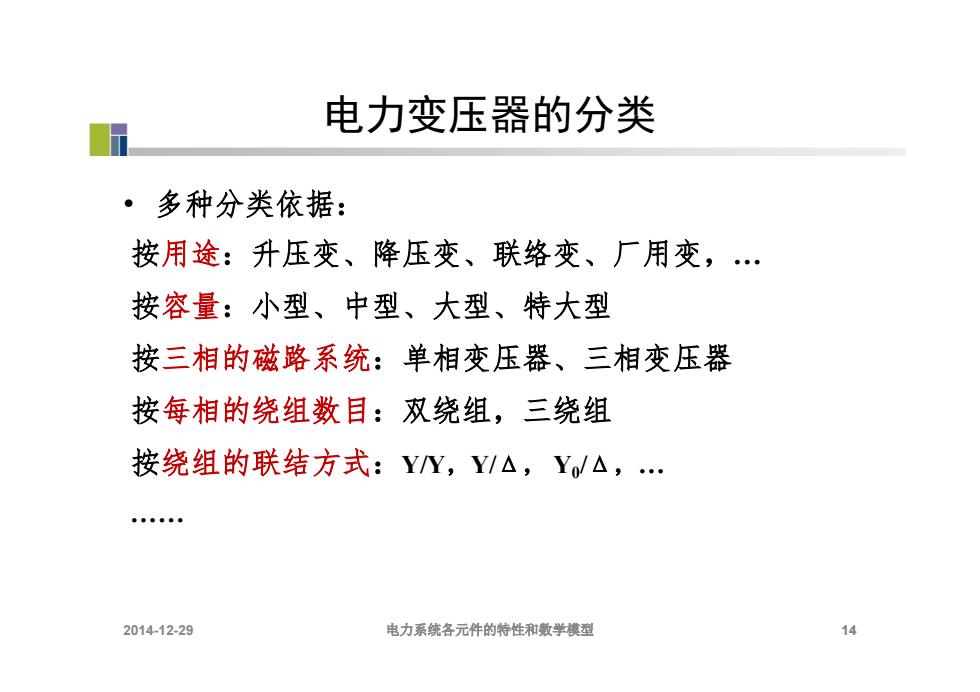

电力变压器的分类 ·多种分类依据： 按用途：升压变、降压变、联络变、厂用变， 按容量：小型、中型、大型、特大型 按三相的磁路系统：单相变压器、三相变压器 按每相的绕组数目：双绕组，三绕组 按绕组的联结方式：YY,YI△，Y△，. 00e00 2014-12-29 电力系统各元件的特性和数学模型 14
电力变压器的分类 • 多种分类依据： 按用途：升压变、降压变、联络变、厂用变，. 按容量：小型、中型、大型、特大型 按三相的磁路系统：单相变压器、三相变压器 按每相的绕组数目：双绕组，三绕组 按绕组的联结方式：Y/Y，Y/Δ， Y0 /Δ，. . 2014-12-29 电力系统各元件的特性和数学模型 14

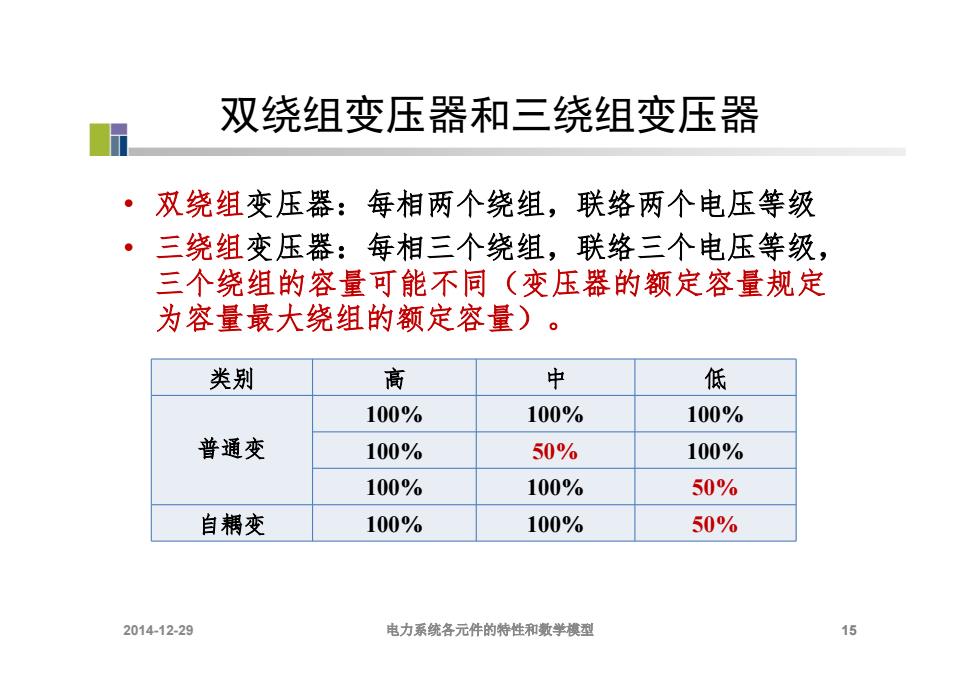

双绕组变压器和三绕组变压器 双绕组变压器：每相两个绕组，联络两个电压等级 三绕组变压器：每相三个绕组，联络三个电压等级， 三个绕组的容量可能不同（变压器的额定容量规定 为容量最大绕组的额定容量)。 类别 高 中 低 100% 100% 100% 普通变 100% 50% 100% 100% 100% 50% 自耦变 100% 100% 50% 2014-12-29 电力系统各元件的特性和数学模型 15
双绕组变压器和三绕组变压器 • 双绕组变压器：每相两个绕组，联络两个电压等级 • 三绕组变压器：每相三个绕组，联络三个电压等级， 三个绕组的容量可能不同（变压器的额定容量规定 为容量最大绕组的额定容量）。 15 类别 高 中 低 普通变 100% 100% 100% 100% 50% 100% 100% 100% 50% 自耦变 100% 100% 50% 2014-12-29 电力系统各元件的特性和数学模型
