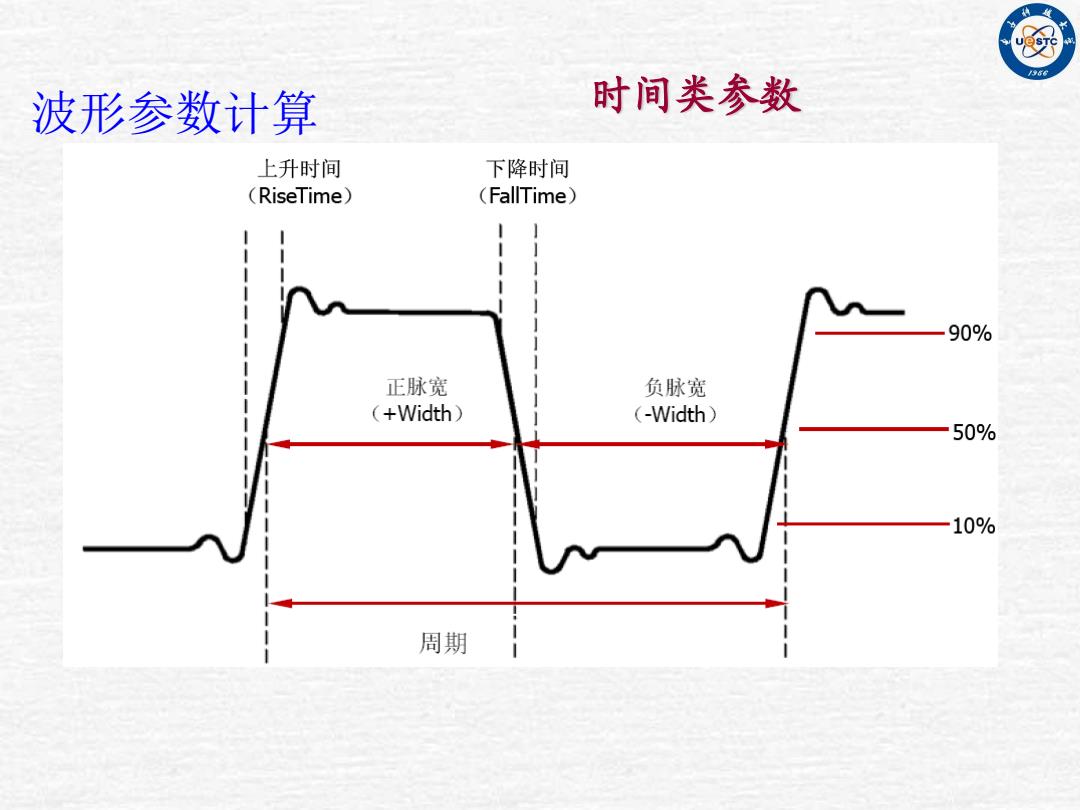

波形参数计算 时间类参数 上升时间 下降时间 (RiseTime) (FallTime) 90% 正脉宽 负脉宽 (+Width) (-Width) 50% 10% 周期
波形参数计算 时间类参数

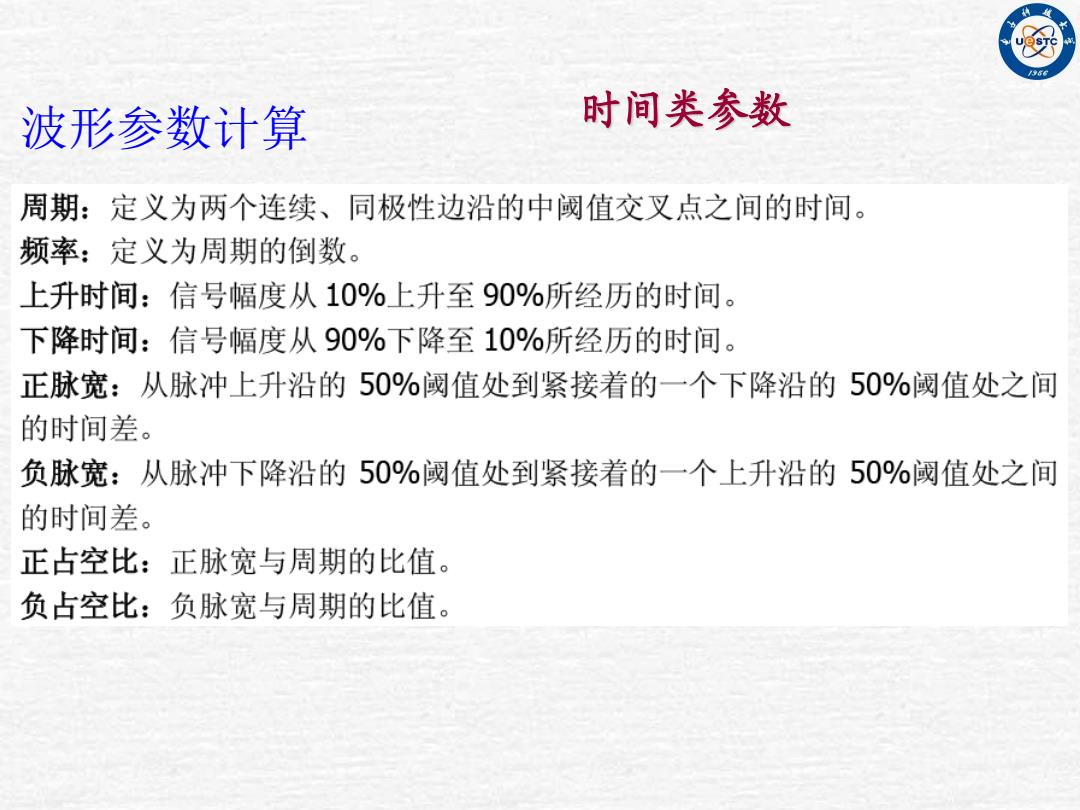

波形参数计算 时间类参数 周期：定义为两个连续、同极性边沿的中阈值交叉点之间的时间。 频率：定义为周期的倒数。 上升时间：信号幅度从10%上升至90%所经历的时间。 下降时间：信号幅度从90%下降至10%所经历的时间。 正脉宽：从脉冲上升沿的50%阈值处到紧接着的一个下降沿的50%阈值处之间 的时间差。 负脉宽：从脉冲下降沿的50%阈值处到紧接着的一个上升沿的50%阈值处之间 的时间差。 正占空比：正脉宽与周期的比值。 负占空比：负脉宽与周期的比值
波形参数计算 时间类参数
