电品科越女学 University of Electr Science and TechnoloChina 时域测试技术综合实验 一信号产生实验 自动化工程学院
--信号产生实验 时域测试技术综合实验 自动化工程学院

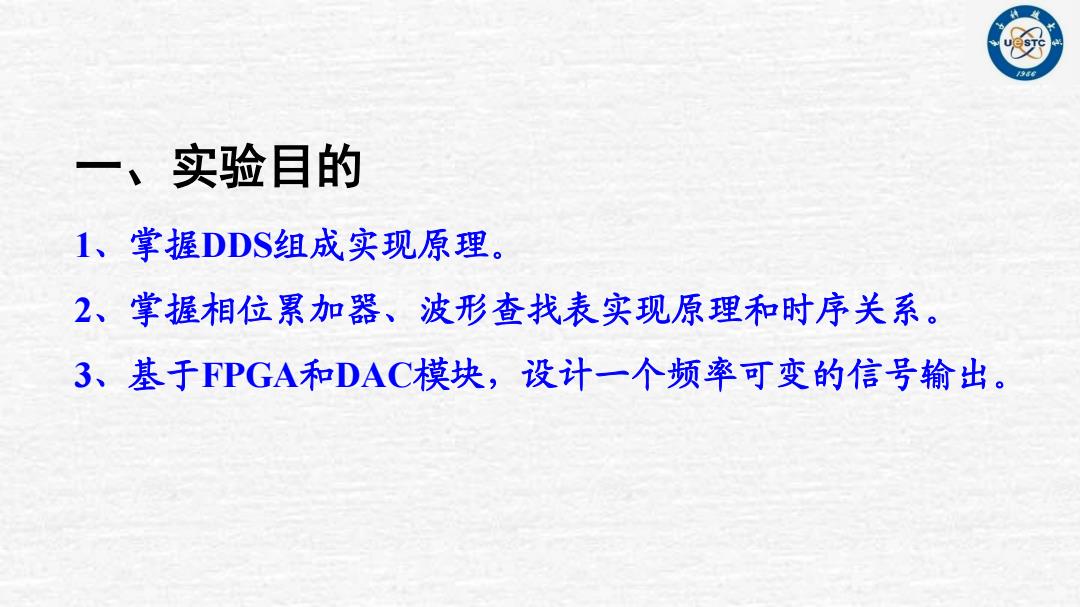

一、实验目的 1、掌握DDS组成实现原理。 2、掌握相位累加器、波形查找表实现原理和时序关系。 3、基于FPGA和DAC模块，设计一个频率可变的信号输出
一、实验目的 1、掌握DDS组成实现原理。 2、掌握相位累加器、波形查找表实现原理和时序关系。 3、基于FPGA和DAC模块，设计一个频率可变的信号输出
二、实验内容 1、熟悉DDS、FPGA的基本工作原理，并构建基 本的信号产生系统的原理框图 。 2、在开发平台FPGA上进行设计，实现对DAC的 控制，完成信号产生的基本功能。 3、在Chipscope中获取输出到DAC的波形数据。 4、通过示波器测试”信号产生模块”的输出波形
二、实验内容 1、熟悉DDS、FPGA的基本工作原理，并构建基 本的信号产生系统的原理框图。 2、在开发平台FPGA上进行设计，实现对DAC的 控制，完成信号产生的基本功能。 3、在Chipscope中获取输出到DAC的波形数据。 4、通过示波器测试”信号产生模块” 的输出波形
三、预备知识 l.Verilog HDL语言。 2.信号产生的基本原理。 四、实验设备与工具 硬件：FPGA开发平台、微型计算机。 软件：Windows操作系统、ISE
三、预备知识 1. Verilog HDL语言。 2. 信号产生的基本原理。 四、 实验设备与工具 硬件：FPGA开发平台、微型计算机。 软件：Windows操作系统、ISE
五、实验原理与说明 背景介绍 参数获取装置 标准测试总线 GPIB/LAN 待测 设备 测试点 波形数据 信号源 激励点 信号调理 典型的自动测试系统
五、 实验原理与说明 背景介绍 典型的自动测试系统 待测 设备 信号调理 2 y = sinx, xR y x A O GPIB/LAN 信号源 测试点 波形数据 参数获取装置 激励点 标准测试总线
