第四章有限长单位脉冲响应 (FIR)滤波器的设计方法 本章主要内容 引言 4.1线性相位FR数字滤波器的特性 4.2窗口设计法（时间窗口法） 4.3频率采样法 4.4IIR与FIR数字滤器的比较
第四章 有限长单位脉冲响应 （ FIR ）滤波器的设计方法 ◼ 本章主要内容 引言 4.1 线性相位FIR数字滤波器的特性 4.2 窗口设计法（时间窗口法） 4.3 频率采样法 4.4 IIR与FIR数字滤器的比较

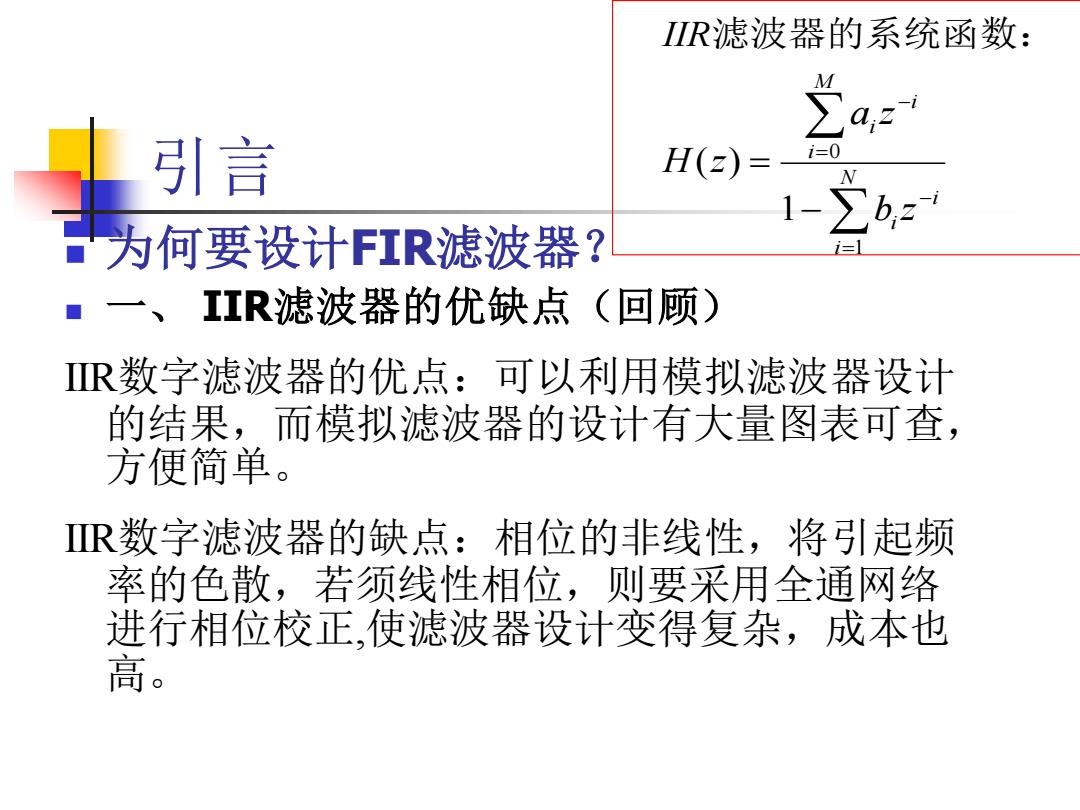

R滤波器的系统函数： M az 引言 H(z)= i=0 为何要设计FIR滤波器？ 1-∑b,2 i- 一、IR滤波器的优缺点（回顾） R数字滤波器的优点：可以利用模拟滤波器设计 的结果，而模拟滤波器的设计有大量图表可查， 方便简单。 数字滤波器的缺点：相位的非线性，将引起频 率的色散，若须线性相位，则要采用全通网络 进行相位校正，使滤波器设计变得复杂，成本也 高
引言 ◼ 为何要设计FIR滤波器？ ◼ 一、 IIR滤波器的优缺点（回顾） IIR数字滤波器的优点：可以利用模拟滤波器设计 的结果，而模拟滤波器的设计有大量图表可查， 方便简单。 IIR数字滤波器的缺点：相位的非线性，将引起频 率的色散，若须线性相位，则要采用全通网络 进行相位校正,使滤波器设计变得复杂，成本也 高。 = − = − − = N i i i M i i i b z a z H z IIR 1 0 1 ( ) 滤波器的系统函数：
FIR滤波器的优点 设FIR滤波器单位冲激响应h(n)长度为N, 其系统函数H(Z)为： a;z n=0 FR数字滤波器的差分方程描述 y(n）-∑a,xn-)） i=0
二、 FIR滤波器的优点 设FIR滤波器单位冲激响应h(n)长度为N， 其系统函数H(z)为： − = − = 1 0 ( ) N n n H z ai z − = = − 1 0 ( ) ( ) N i i y n a x n i FIR数字滤波器的差分方程描述

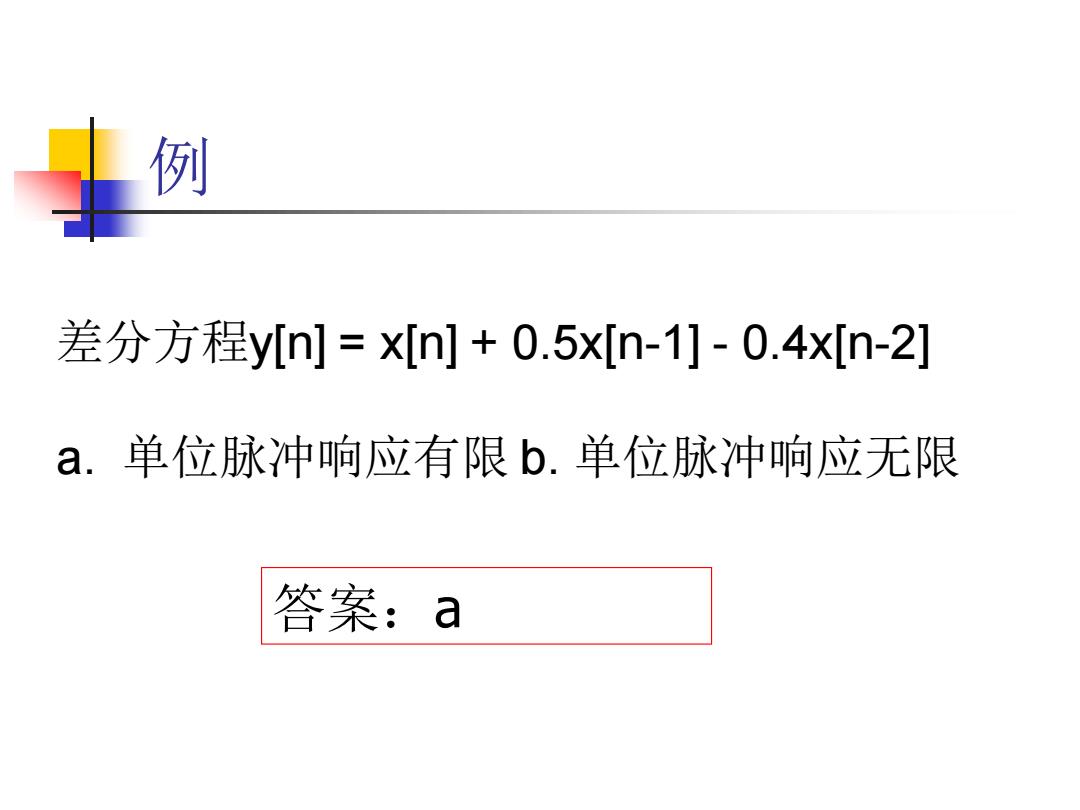

例 差分方程y[n]=x[n]+0.5x[n-1]-0.4x[n-2] a.单位脉冲响应有限b.单位脉冲响应无限 答案：a
例 差分方程y[n] = x[n] + 0.5x[n-1] - 0.4x[n-2] a. 单位脉冲响应有限 b. 单位脉冲响应无限 答案：a

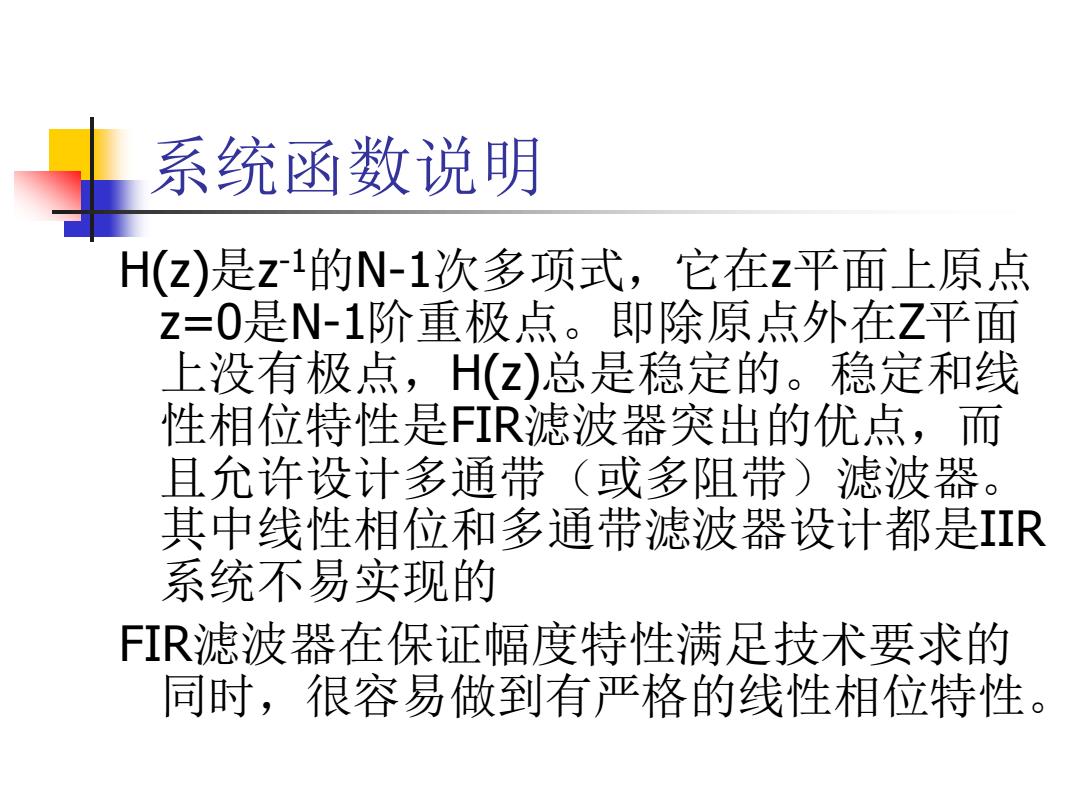

系统函数说明 H(z)是z1的N-1次多项式，它在z平面上原点 z=0是N-1阶重极点。即除原点外在Z平面 上没有极点，H(Z)总是稳定的。稳定和线 性相位特性是FIR滤波器突出的优点，而 且允许设计多通带（或多阻带）滤波器 其中线性相位和多通带滤波器设计都是IIR 系统不易实现的 FIR滤波器在保证幅度特性满足技术要求的 同时，很容易做到有严格的线性相位特性
系统函数说明 H(z)是z -1的N-1次多项式，它在z平面上原点 z=0是N-1阶重极点。即除原点外在Z平面 上没有极点，H(z)总是稳定的。稳定和线 性相位特性是FIR滤波器突出的优点，而 且允许设计多通带（或多阻带）滤波器。 其中线性相位和多通带滤波器设计都是IIR 系统不易实现的 FIR滤波器在保证幅度特性满足技术要求的 同时，很容易做到有严格的线性相位特性
