电子科皮女学 University of Electrsic Science and Technology China 时域测试技术综合实验 数字示波器信号调理通道实验
数字示波器信号调理通道实验 时域测试技术综合实验

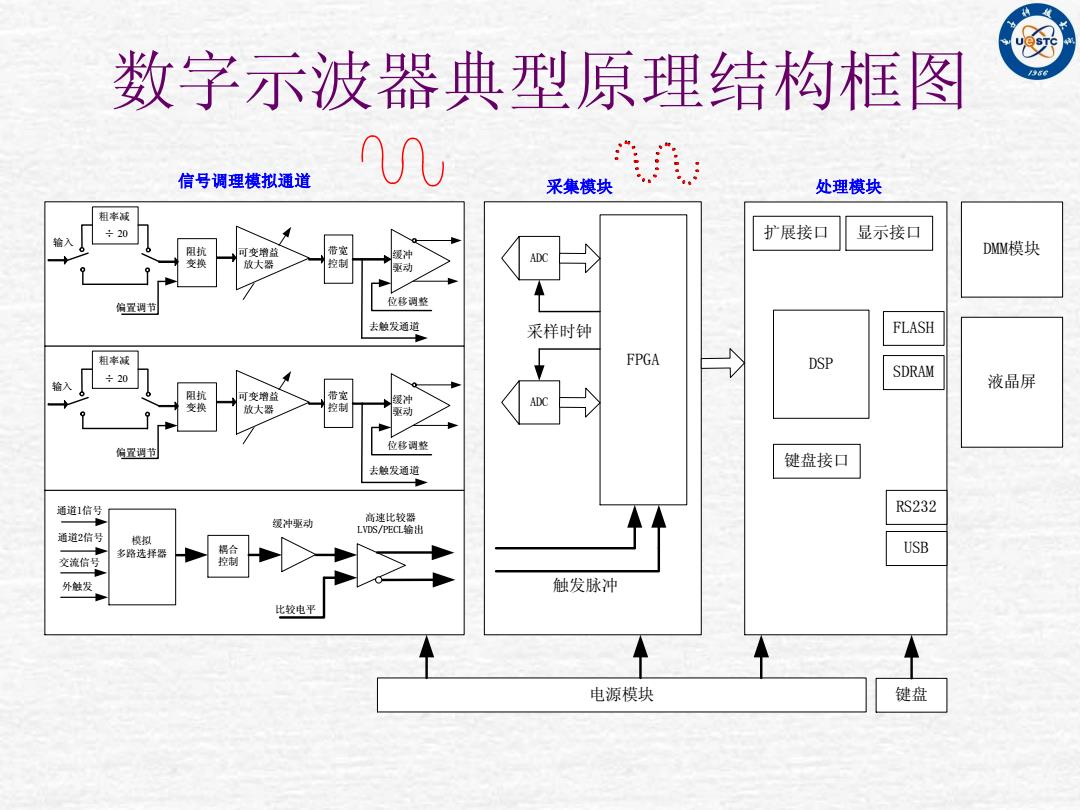

数字示波器典型原理结构框图 信号调理模拟通道 采集模块 处理模块 粗幸减 ÷20 扩展接口 显示接口 输入 阻抗 可变增益 带宽 缓冲 DMM模块 换 放大器 控制 驱动 编置调节 位移调整 去触发通道 采样时钟 FLASH 相率减 FPGA DSP SDRAM 输入 ÷20 液晶屏 阻抗 可变增益 带宽 缓冲 变换 放大器 控制 AD 动 偏置调节 位移调整 键盘接口 去触发通道 通道1信号 RS232 缓冲驱动 高速比较器 LVDS/PECL输出 通道2信号 模拟 多路选择器 榈合 USB 交流信号 控制 外触发 触发脉冲 比较电平 电源模块 键盘
数字示波器典型原理结构框图 粗率减 ÷ 20 阻抗 变换 可变增益 放大器 带宽 控制 偏置调节 缓冲 驱动 位移调整 去触发通道 输入 粗率减 ÷ 20 阻抗 变换 可变增益 放大器 带宽 控制 偏置调节 缓冲 驱动 位移调整 去触发通道 输入 外触发 通道1信号 通道2信号 交流信号 模拟 多路选择器 高速比较器 LVDS/PECL输出 耦合 控制 比较电平 缓冲驱动 ADC ADC FPGA 采样时钟 触发脉冲 DSP RS232 USB SDRAM FLASH 键盘接口 扩展接口 显示接口 电源模块 液晶屏 DMM模块 键盘 信号调理模拟通道 采集模块 处理模块
费 8 ⑩ 20 6 数字示波器主板实物照片 了1、2是信号调理单元；9是双通道1 GSPS ADC; 了3是触发通道； 7是时钟产生电路；
数字示波器主板实物照片 1、2是信号调理单元； 9是双通道1GSPS ADC； 3 是触发通道 ； 7是时钟产生电路；
模拟通道的作用 了1、调节信号幅度，满足高速ADC输入要求。 了2、偏移调节，实现对信号的最佳观察。 了3、产生同步信号（触发脉冲)。 了4、其他，如耦合控制、带宽控制、噪声抑 制
模拟通道的作用 1、调节信号幅度，满足高速ADC输入 要求。 2、偏移调节，实现对信号的最佳观察。 3、产生同步信号（触发脉冲）。 4、其他，如耦合控制、带宽控制、噪声抑 制
1-通道 V H SH Vil 8位ADC 1:2 路LVDS 拟 信号分离器 输出总线 信号 输入 数据 输入 选择 输出 Q-通道 VINQ+ SH ViQ- 8位ADC 1:2 路LVDS 信号分离器 输出总线 参考电压 采样 时实 CLK+ CLK 输出时钟 DCLK ÷2 输出 产生器 DCLK- CLK- 鼓据 输入控制 步 逻辑控制 串行接口 3 CalRumn 时钟 S62EF1353164583168-866366361685569 核心器件：高速ADC（MXT2001) MXT2001 1212 采样率：双通道1GSPS 最大输入电压范围：750mVpp左右
核心器件：高速ADC（MXT2001） 采样率：双通道 1GSPS 最大输入电压范围：750mVpp 左右 采样 时钟 输入 模拟 信号 输入 数据 输出 输出 数据 同步 时钟
