粗衰减 高阻1M2输入 ÷40 阻抗 变换 U 输 偏置调节 可变增益 带宽 缓冲 驱动 放大器 控制 驱动 ADC 粗衰减 ÷10 位移调整 阻抗 变换 去触发通道 低阻50Q输入？ 偏置调节 信号调理通道功能示意图
粗衰减 ÷40 阻抗 变换 可变增益 放大器 带宽 控制 偏置调节 缓冲 驱动 驱动 ADC 位移调整 去触发通道 高阻1MΩ输入 信号调理通道功能示意图 粗衰减 ÷10 阻抗 变换 偏置调节 低阻50Ω输入 输入
粗率减 ÷20 输入 阻抗 可变增益 带宽 缓冲 驱动 变换 放大器 控制 驱动 ADC 位移调整 偏置调节 去触发通道 垂直灵敏度 通道增益 ADC 5V/div ÷50 输入范围：1Vpp 2V/div ÷20 量化字：256个 1V/div ÷10 垂直方向：8格 每格：25像素 10mV/div ×10 5mV/div 则每格对应电压： ×20 2mV/div 100mV ×50
垂直灵敏度 5V/div 2V/div 1V/div … … 10mV/div 5mV/div 2mV/div ◆ 通道增益 ◆ ÷50 ◆ ÷20 ◆ ÷10 ◆ … … ◆ ×10 ◆ ×20 ◆ ×50 ◆ ADC ◆ 输入范围：1Vpp ◆ 量化字 ： 256 个 ◆ 垂直方向： 8 格 ◆ 每格：25像素 ◆ 则每格对应电压 : ◆ 100mV
波形参数计算 电压类参数 过冲 (Overshoot) 最大值 (Vmax) 项端值 (Vtop) 峰峰值 幅值 (Vpp) (Vamp) 底端值 (Vbase) 最小值 (Vmin) 预冲 (Preshoot)
波形参数计算 电压类参数

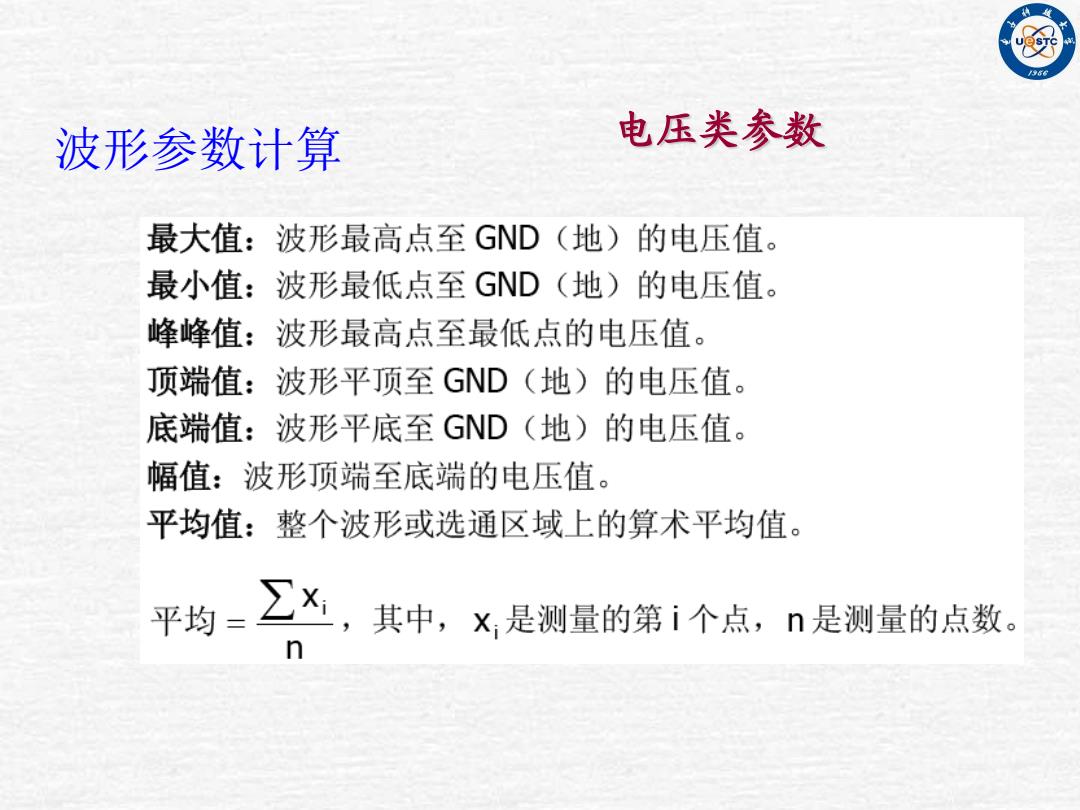

波形参数计算 电压类参数 最大值：波形最高点至GND(地)的电压值。 最小值：波形最低点至GND(地)！ 的电压值。 峰峰值：波形最高点至最低点的电压值。 顶端值：波形平顶至GND(地)的电压值。 底端值：波形平底至GND(地) 的电压值。 幅值：波形顶端至底端的电压值。 平均值：整个波形或选通区域上的算术平均值。 平均= ∑x, 其中，×是测量的第i个点，n是测量的点数。 n
波形参数计算 电压类参数
波形参数计算 电压类参数 均方根值：整个波形或选通区域上的均方根值。 RMs 其中，X是测量的第i个点，n是测量的点数。 过冲：波形最大值与顶端值之差与幅值的比值。 预冲：波形最小值与底端值之差与幅值的比值
波形参数计算 电压类参数
