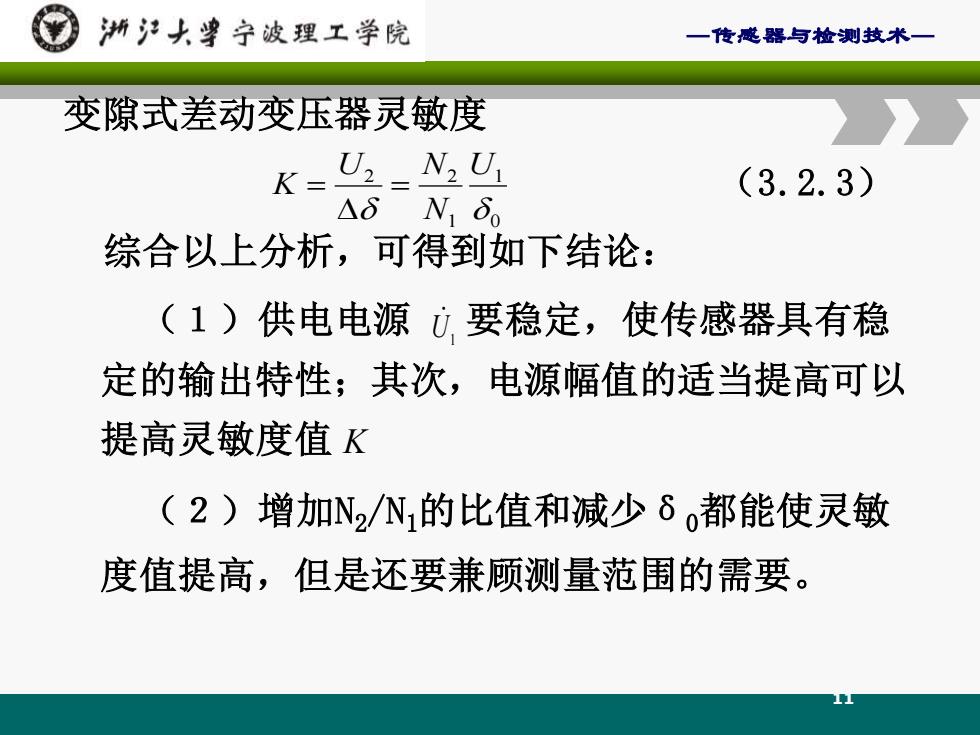

浙泸大粤宁波理工学院 一传感器与检测技术一 变隙式差动变压器灵敏度 K= U2 N2U (3.2.3) △δN16, 综合以上分析，可得到如下结论： (1)供电电源心要稳定，使传感器具有稳 定的输出特性；其次，电源幅值的适当提高可以 提高灵敏度值K (2)增加N2/N的比值和减少δ，都能使灵敏 度值提高，但是还要兼顾测量范围的需要
—传感器与检测技术— 11 变隙式差动变压器灵敏度 （3.2.3） 综合以上分析，可得到如下结论： （１）供电电源 要稳定，使传感器具有稳 定的输出特性；其次，电源幅值的适当提高可以 提高灵敏度值 （２）增加N2/N1的比值和减少δ0都能使灵敏 度值提高，但是还要兼顾测量范围的需要。 0 1 1 2 2 U N U N K = = U1 K

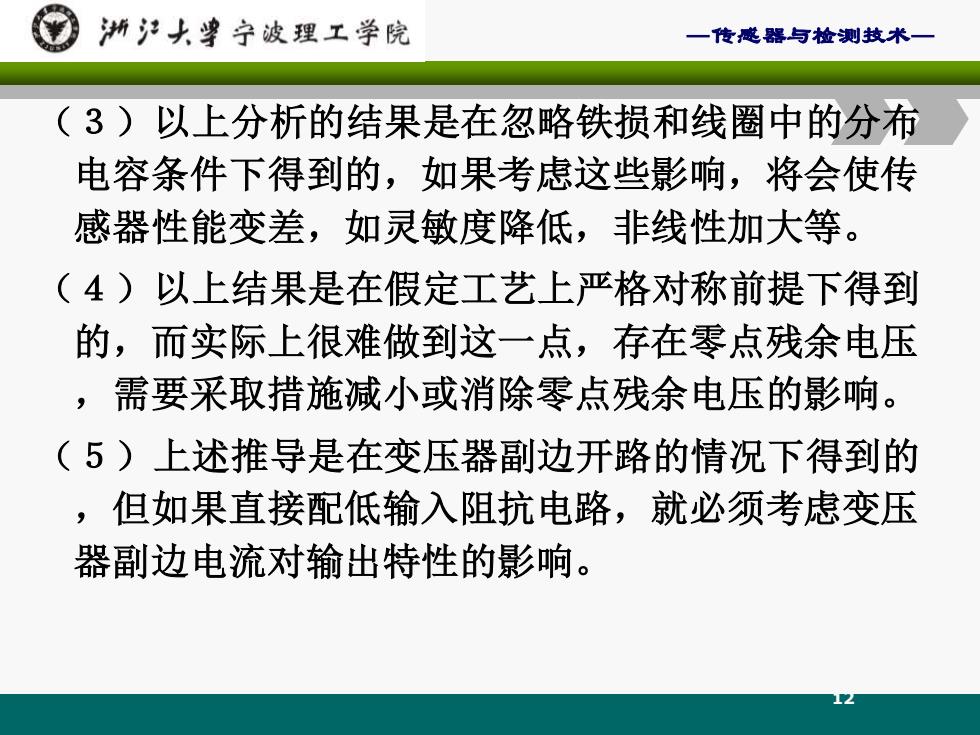

浙泸大望宁波理工学院 一传感器与检测技术一 (3)以上分析的结果是在忽略铁损和线圈中的分布 电容条件下得到的，如果考虑这些影响，将会使传 感器性能变差，如灵敏度降低，非线性加大等。 (4)以上结果是在假定工艺上严格对称前提下得到 的，而实际上很难做到这一点，存在零点残余电压 ，需要采取措施减小或消除零点残余电压的影响。 (5)上述推导是在变压器副边开路的情况下得到的 ,但如果直接配低输入阻抗电路，就必须考虑变压 器副边电流对输出特性的影响
—传感器与检测技术— 12 （３）以上分析的结果是在忽略铁损和线圈中的分布 电容条件下得到的，如果考虑这些影响，将会使传 感器性能变差，如灵敏度降低，非线性加大等。 （４）以上结果是在假定工艺上严格对称前提下得到 的，而实际上很难做到这一点，存在零点残余电压 ，需要采取措施减小或消除零点残余电压的影响。 （５）上述推导是在变压器副边开路的情况下得到的 ，但如果直接配低输入阻抗电路，就必须考虑变压 器副边电流对输出特性的影响

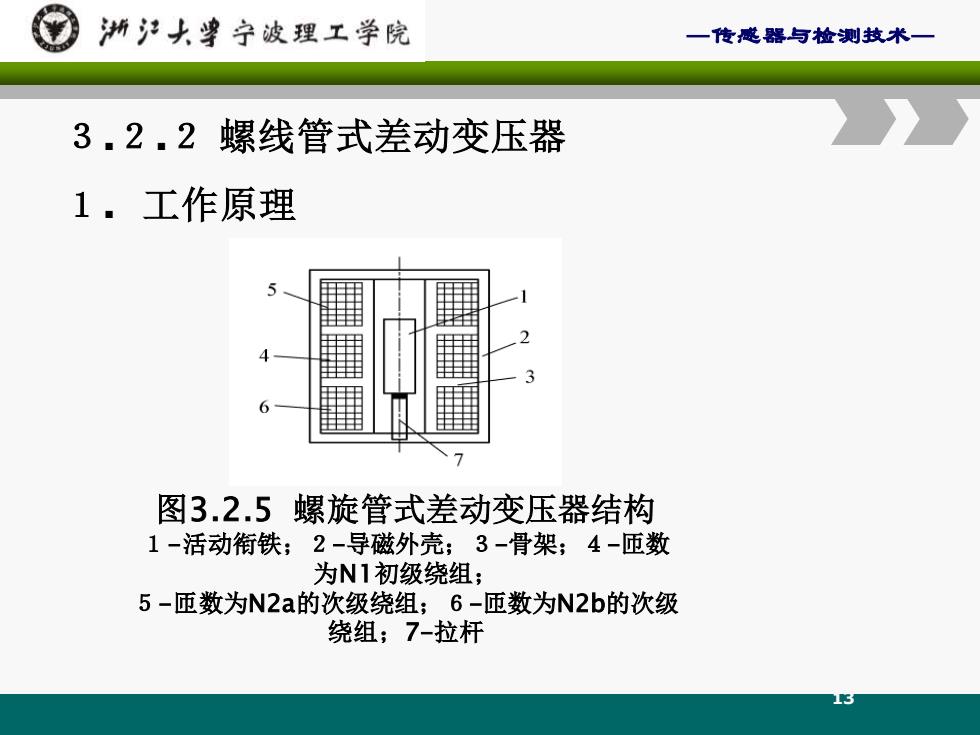

浙泸大望宁波理工学院 一传感器与检测技术一 3.2.2螺线管式差动变压器 1.工作原理 图3.2.5螺旋管式差动变压器结构 1-活动衔铁；2-导磁外壳；3-骨架；4-匝数 为N1初级绕组； 5-匝数为N2a的次级绕组；6-匝数为N2b的次级 绕组；7-拉杆
—传感器与检测技术— 13 ３.２.２ 螺线管式差动变压器 １. 工作原理 图3.2.5 螺旋管式差动变压器结构 １-活动衔铁；２-导磁外壳；３-骨架；４-匝数 为N1初级绕组； ５-匝数为N2a的次级绕组；６-匝数为N2b的次级 绕组；7-拉杆

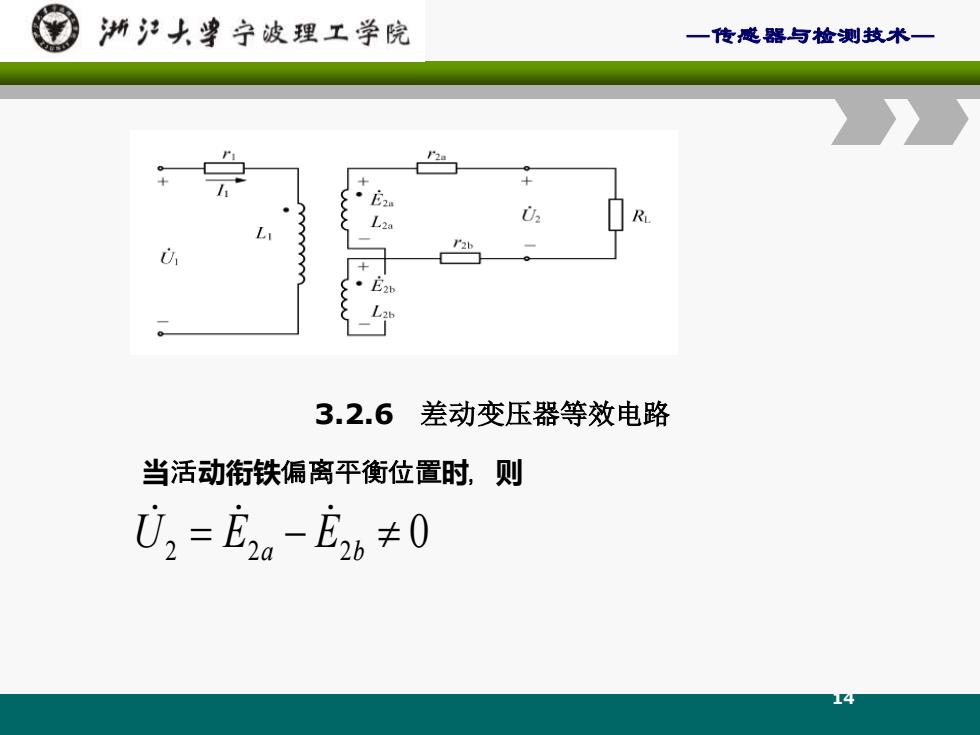

浙产大望宁波理工学院 一传感器与检测技术一 它 L2 U R 3.2.6差动变压器等效电路 当活动衔铁偏离平衡位置时，则 U2=22a-E26≠0
—传感器与检测技术— 14 3.2.6 差动变压器等效电路 0 U2 = E2a − E2b 当活动衔铁偏离平衡位置时，则

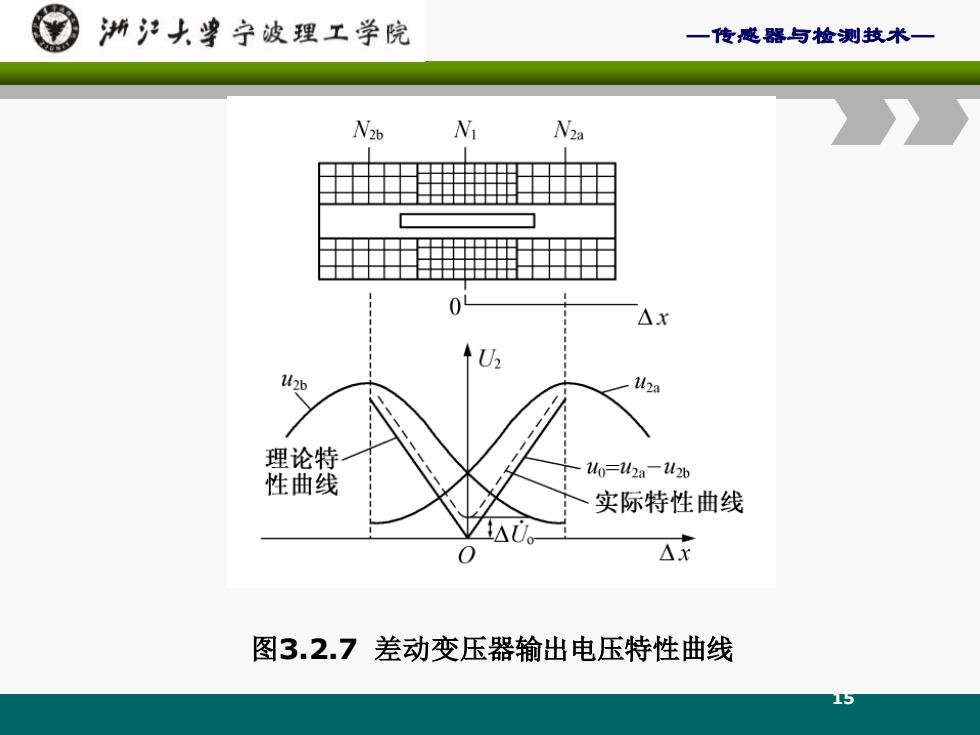

浙泸大望宁波理工学院 一传感器与检测技术一 N2b N1 N2a △ 理论特 性曲线 1l0=u2a一l2b 实际特性曲线 1△U A 图3.2.7差动变压器输出电压特性曲线 5
—传感器与检测技术— 15 图3.2.7 差动变压器输出电压特性曲线
