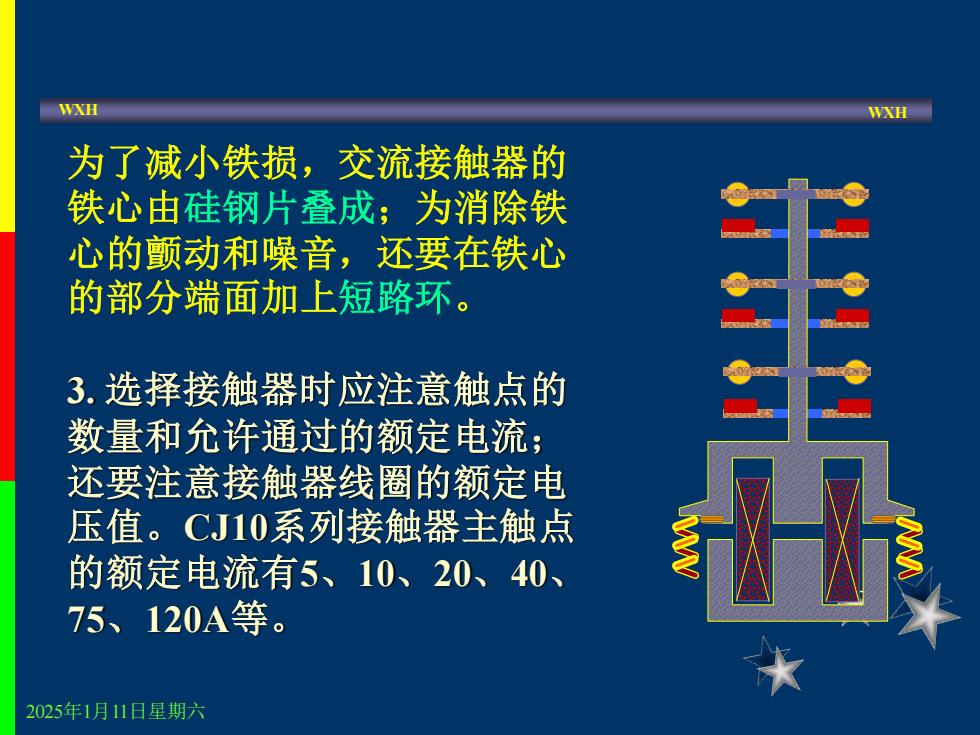

X田 X田 为了减小铁损，交流接触器的 铁心由硅钢片叠成；为消除铁 心的颤动和噪音，还要在铁心 的部分端面加上短路环。 3.选择接触器时应注意触点的 数量和允许通过的额定电流； 还要注意接触器线圈的额定电 压值。CJ10系列接触器主触点 的额定电流有5、10、20、40、 75、120A等。 2025年1月11日星期六
WXH WXH 2025年1月11日星期六 为了减小铁损，交流接触器的 铁心由硅钢片叠成；为消除铁 心的颤动和噪音，还要在铁心 的部分端面加上短路环。 3. 选择接触器时应注意触点的 数量和允许通过的额定电流； 还要注意接触器线圈的额定电 压值。CJ10系列接触器主触点 的额定电流有5、10、20、40、 75、120A等
11.1.4、中间继电器 WXH WXH 1. 用途：中间继电器常用于传递信号以及用于 同时控制多个电路，也可直接用于小容量电动机 或其它电气的执行元件。 2。结构：中间继电器与交流接触器的结构基本相 同，只是其电磁系统小一些，触点多一些。 3.种类：从工作电源分为 直流、交流和交直流通用 等类型。选用时主要应考 虑额定电压及触点的允许 额定电流值和触点数量。 2025年1月11日星期六
WXH WXH 2025年1月11日星期六 11.1.4、中间继电器 1. 用途：中间继电器常用于传递信号以及用于 同时控制多个电路，也可直接用于小容量电动机 或其它电气的执行元件。 2. 结构：中间继电器与交流接触器的结构基本相 同，只是其电磁系统小一些，触点多一些。 3. 种类：从工作电源分为 直流、交流和交直流通用 等类型。选用时主要应考 虑额定电压及触点的允许 额定电流值和触点数量
11.1.5、热继电器 WXH X 热继 期过载的危害。 1.结 效应而动作的。 右侧 热元件 常闭触点 当主电路中电流超过容许 值而使双金属片受热时， 它便向上弯曲扣板在弹簧 的拉力下将长闭触点断开 从而断开主电路。 由于热惯性，热继电器不能作 短路保护，对电动机的瞬间过 载不会造成不必要的停车现象。 2025年1月11日星期六
WXH WXH 2025年1月11日星期六 I I 11.1.5、热继电器 热继电器是用来保护电动机免受长期过载的危害。 1. 结构：热继电器是利用电流的热效应而动作的。 右侧是它的结构原理图。 当主电路中电流超过容许 值而使双金属片受热时， 它便向上弯曲扣板在弹簧 的拉力下将长闭触点断开， 从而断开主电路。 热元件 常闭触点 I I 由于热惯性，热继电器不能作 短路保护，对电动机的瞬间过 载不会造成不必要的停车现象
11.1.6、熔断器 WXH WXH ●熔断器是最简便且有效的短路保护电器。 其中的熔片或熔丝俗称保险丝，常为电阻率较高 的易熔合金或用截面积很小的良导体制成。 线路在正常工作时，熔断器不应熔断；而当线路 发生短路或严重过载时，熔断器应立即熔断。 应按以下方法选择熔丝： (1)电灯支线 IN≥Σ(I灯） (2)一台电动机IN≥ 频繁起动，则IN≥ 2.5 1.6~2 (③)多台电动机IN=(1.5~2.5)1max+∑I 常用规格有4、6、10、15、20A乃至数百安等。 2025年1月11目星期六
WXH WXH 2025年1月11日星期六 11.1.6、熔断器 ⚫ 熔断器是最简便且有效的短路保护电器。 其中的熔片或熔丝俗称保险丝，常为电阻率较高 的易熔合金或用截面积很小的良导体制成。 线路在正常工作时，熔断器不应熔断；而当线路 发生短路或严重过载时，熔断器应立即熔断。 应按以下方法选择熔丝： (1)电灯支线 I (I 灯) N (2)一台电动机 2.5 st N I I 频繁起动，则 (3)多台电动机 1.6 ~ 2 st N I I ' max (1.5 ~ 2.5) N st st I = I + I 常用规格有4、6、10、15、20A乃至数百安等
11.1.7、自动空气断路器 WX X田 自动空气断路器也叫自动开关或空气开关，可实现短 路、过载和失压保护。是常用的多性能低压保护电器。 自动空气断路器的结构形式很多。下面是其一般原理 图。 锁钩连杆 主触点 脱扣连杆 释放拉簧 2025年1月11日星期六
WXH WXH 2025年1月11日星期六 11.1.7、自动空气断路器 自动空气断路器也叫自动开关或空气开关，可实现短 路、过载和失压保护。是常用的多性能低压保护电器。 自动空气断路器的结构形式很多。下面是其一般原理 图。 欠 压 过 流 脱 扣 器 F 主触点 释放拉簧 脱扣连杆 锁钩连杆
