8.2S7-200内的元器件PLC编程时（梯形图、指令表），元器件以固定的字母表示，因为元器件的状态（0或1）存储在固定的内存单元中，用固定的名称才能在对应的固定的存储单元中调用其状态

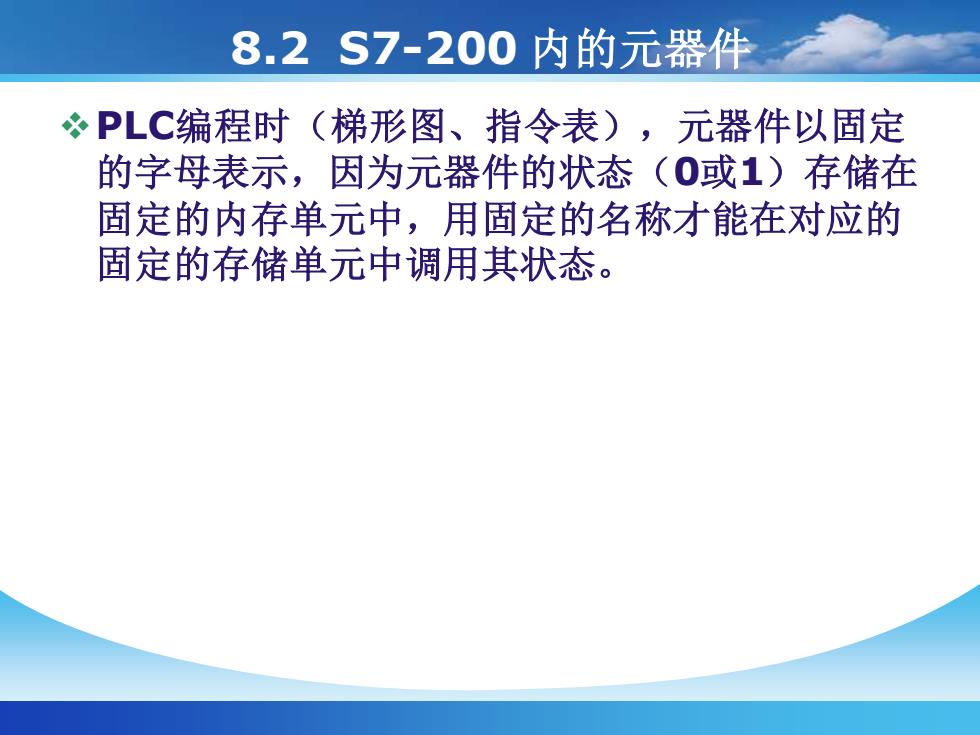

8.2 S7-200 内的元器件 ❖PLC编程时（梯形图、指令表），元器件以固定 的字母表示，因为元器件的状态（0或1）存储在 固定的内存单元中，用固定的名称才能在对应的 固定的存储单元中调用其状态
X输入继电器I（输入映像存储区1接收外部的输入信号，如开关或敏感元件发来的信号外部元件与PLC的输入端子相连2输入点的状态，在每次扫描周期开始时采样，采样结果以1或0的方式写入输入映像寄存器，作为程序处理时输入点状态通或断的根据。本周期的采用完成后，PLC在执行用户程序的过程中，不会再理输入端子的状态，它所处理的数据为输入映像寄存器中的值。输入映像存储器中的值只能由外部输入来改变，不能通过用户程序改写。3如果采用直接访问I/O指令，则要绕过输入映像寄存器，直接读取端子上的信号，不影响输入映像寄存器的状态

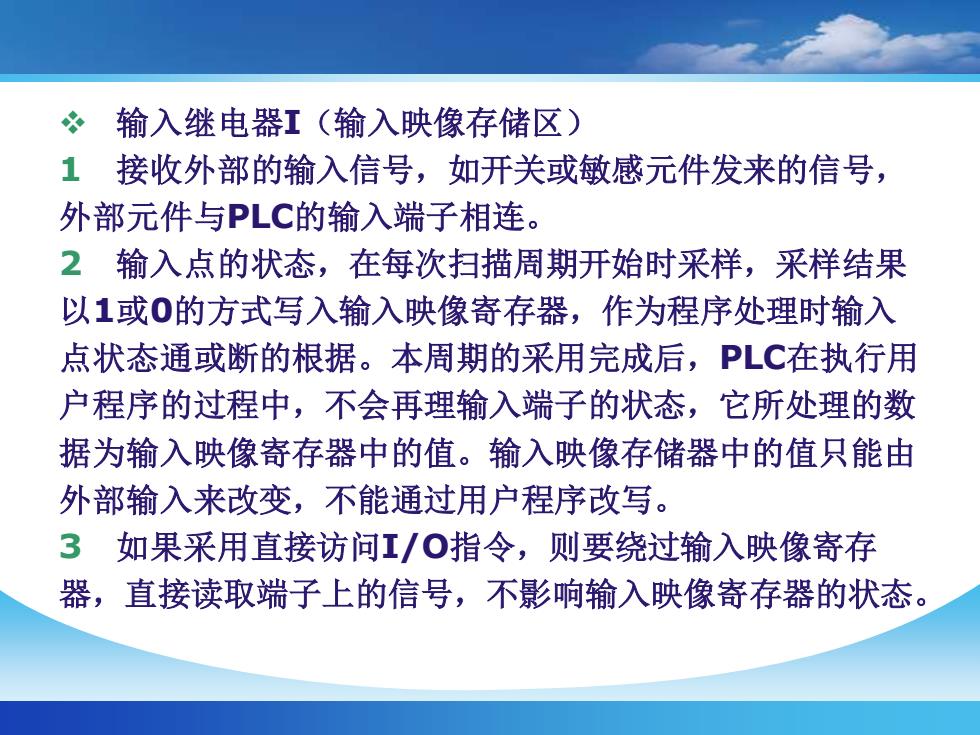

❖ 输入继电器I（输入映像存储区） 1 接收外部的输入信号，如开关或敏感元件发来的信号， 外部元件与PLC的输入端子相连。 2 输入点的状态，在每次扫描周期开始时采样，采样结果 以1或0的方式写入输入映像寄存器，作为程序处理时输入 点状态通或断的根据。本周期的采用完成后，PLC在执行用 户程序的过程中，不会再理输入端子的状态，它所处理的数 据为输入映像寄存器中的值。输入映像存储器中的值只能由 外部输入来改变，不能通过用户程序改写。 3 如果采用直接访问I/O指令，则要绕过输入映像寄存 器，直接读取端子上的信号，不影响输入映像寄存器的状态
