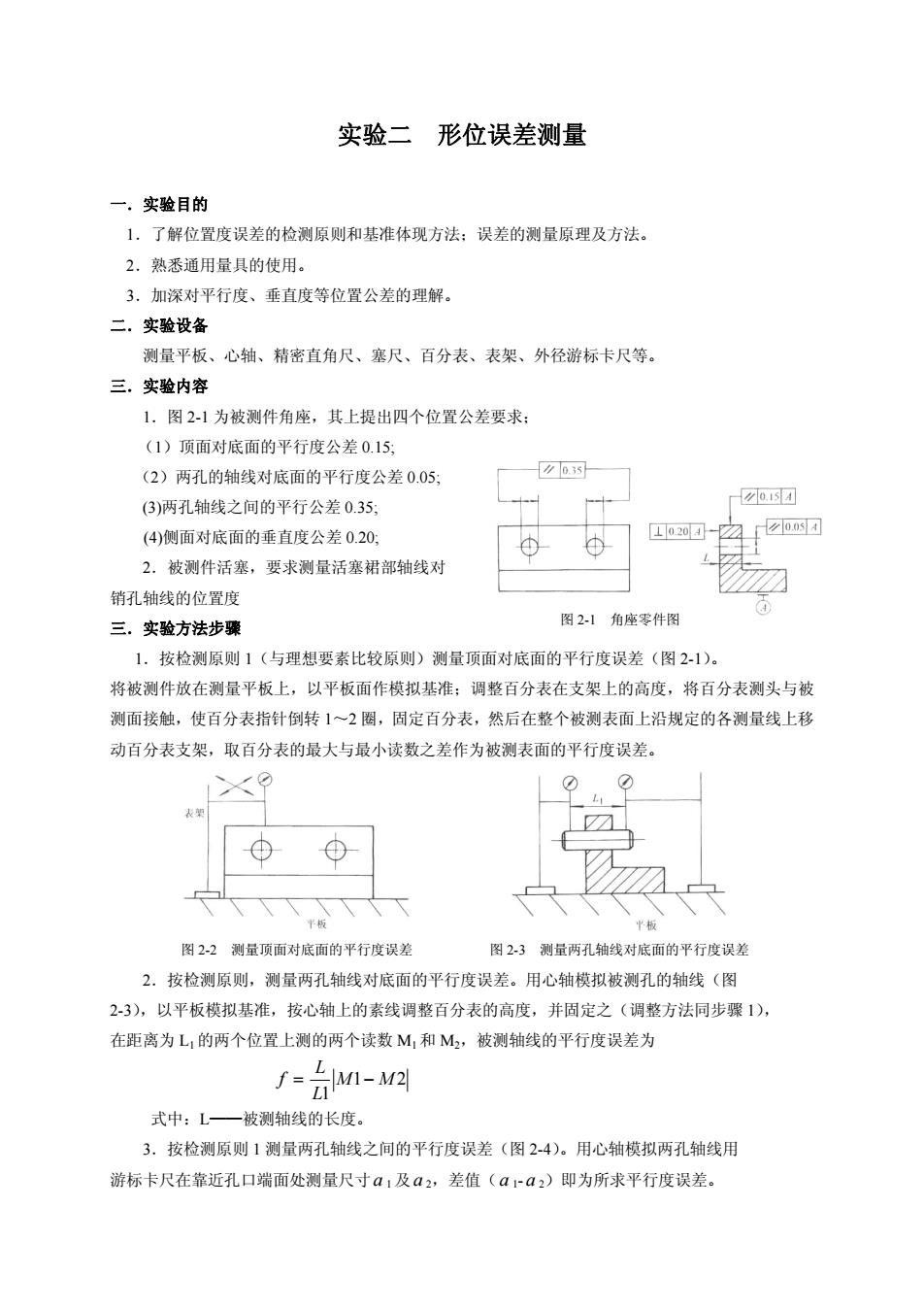

图 2-1 角座零件图 实验二 形位误差测量 一．实验目的 1．了解位置度误差的检测原则和基准体现方法；误差的测量原理及方法。 2．熟悉通用量具的使用。 3．加深对平行度、垂直度等位置公差的理解。 二．实验设备 测量平板、心轴、精密直角尺、塞尺、百分表、表架、外径游标卡尺等。 三．实验内容 1．图 2-1 为被测件角座，其上提出四个位置公差要求； （1）顶面对底面的平行度公差 0.15; （2）两孔的轴线对底面的平行度公差 0.05; (3)两孔轴线之间的平行公差 0.35; (4)侧面对底面的垂直度公差 0.20; 2．被测件活塞，要求测量活塞裙部轴线对 销孔轴线的位置度 三．实验方法步骤 1．按检测原则 1（与理想要素比较原则）测量顶面对底面的平行度误差（图 2-1）。 将被测件放在测量平板上，以平板面作模拟基准；调整百分表在支架上的高度，将百分表测头与被 测面接触，使百分表指针倒转 1～2 圈，固定百分表，然后在整个被测表面上沿规定的各测量线上移 动百分表支架，取百分表的最大与最小读数之差作为被测表面的平行度误差。 图 2-2 测量顶面对底面的平行度误差 图 2-3 测量两孔轴线对底面的平行度误差 2．按检测原则，测量两孔轴线对底面的平行度误差。用心轴模拟被测孔的轴线（图 2-3），以平板模拟基准，按心轴上的素线调整百分表的高度，并固定之（调整方法同步骤 1）， 在距离为 L1的两个位置上测的两个读数 M1 和 M2，被测轴线的平行度误差为 f = 1 2 1 M M L L − 式中：L——被测轴线的长度。 3．按检测原则 1 测量两孔轴线之间的平行度误差（图 2-4）。用心轴模拟两孔轴线用 游标卡尺在靠近孔口端面处测量尺寸a 1 及a 2，差值（a 1- a 2）即为所求平行度误差

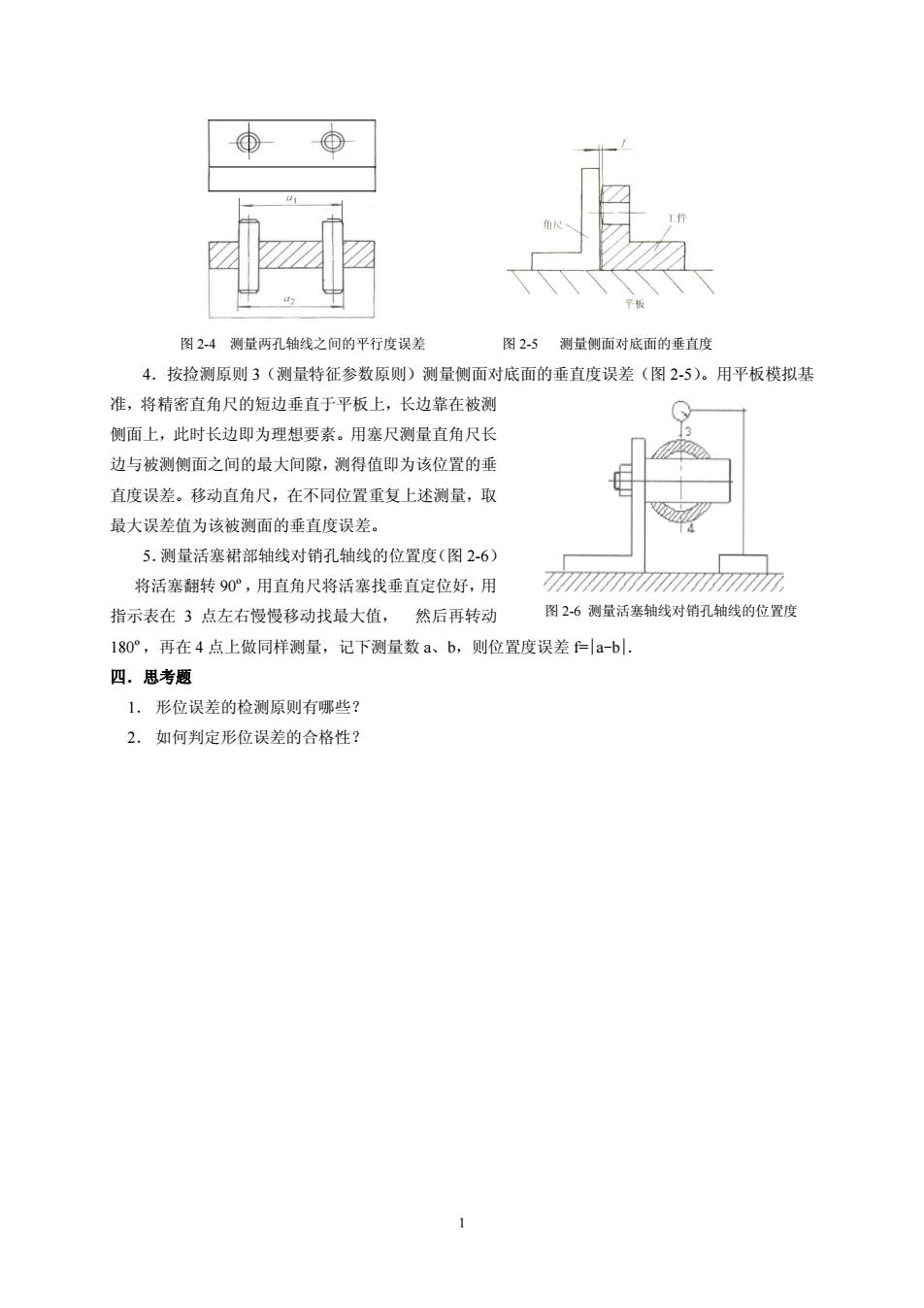

图2-4测量两孔轴线之间的平行度误差图2-5测量侧面对底面的垂直度4.按捡测原则3（测量特征参数原则）测量侧面对底面的垂直度误差（图2-5）。用平板模拟其准，将精密直角尺的短边垂直于平板上，长边靠在被测侧面上，此时长边即为理想要素。用塞尺测量直角尺长边与被测侧面之间的最大间隙，测得值即为该位置的垂直度误差。移动直角尺，在不同位置重复上述测量，取最大误差值为该被测面的垂直度误差。5.测量活塞裙部轴线对销孔轴线的位置度(图2-6)将活塞翻转90%，用直角尺将活塞找垂直定位好，用图2-6测量活塞轴线对销孔轴线的位置度指示表在3点左右慢慢移动找最大值，然后再转动180%，再在4点上做同样测量，记下测量数a、b，则位置度误差f=|a-bl四。 思考题1．形位误差的检测原则有哪些？2．如何判定形位误差的合格性？
1 图 2-6 测量活塞轴线对销孔轴线的位置度 图 2-4 测量两孔轴线之间的平行度误差 图 2-5 测量侧面对底面的垂直度 4．按捡测原则 3（测量特征参数原则）测量侧面对底面的垂直度误差（图 2-5）。用平板模拟基 准，将精密直角尺的短边垂直于平板上，长边靠在被测 侧面上，此时长边即为理想要素。用塞尺测量直角尺长 边与被测侧面之间的最大间隙，测得值即为该位置的垂 直度误差。移动直角尺，在不同位置重复上述测量，取 最大误差值为该被测面的垂直度误差。 5．测量活塞裙部轴线对销孔轴线的位置度（图 2-6） 将活塞翻转 90º，用直角尺将活塞找垂直定位好，用 指示表在 3 点左右慢慢移动找最大值， 然后再转动 180º，再在 4 点上做同样测量，记下测量数 a、b，则位置度误差 f=|a-b|. 四．思考题 1． 形位误差的检测原则有哪些？ 2． 如何判定形位误差的合格性？
