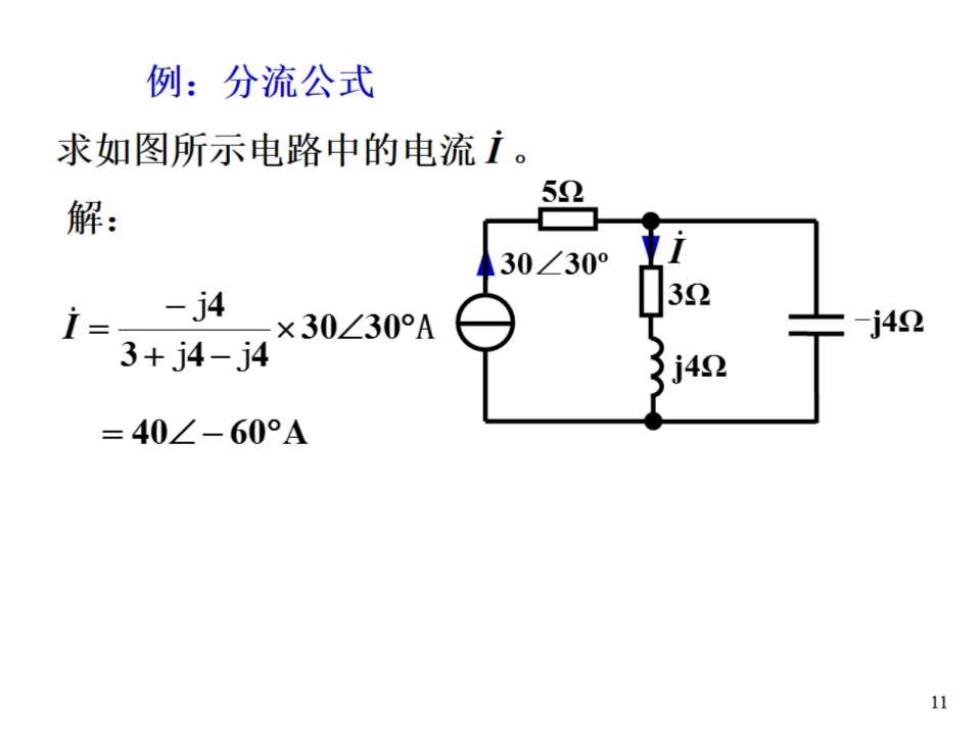

例：分流公式 求如图所示电路中的电流。 5Ω 解： 30∠30° -j4 3Ω 13十4-疯 ×30∠30°A -j42 j42 =40∠-60°A 11

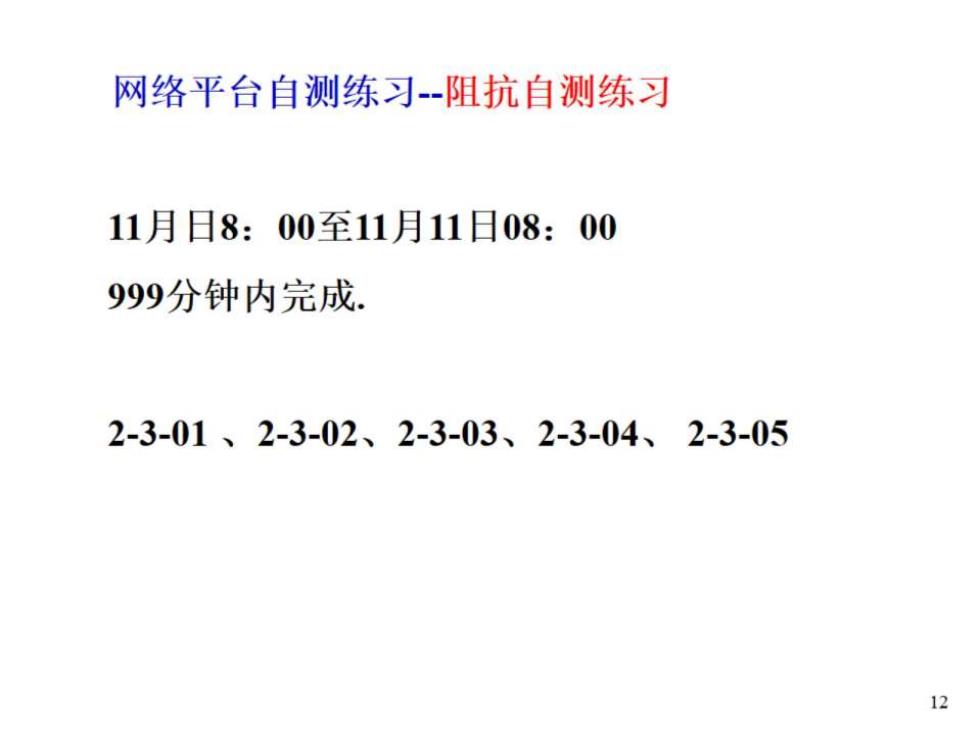

网络平台自测练习-阻抗自测练习 11月日8：00至11月11日08：00 999分钟内完成. 2-3-01、2-3-02、2-3-03、2-3-04、2-3-05 12

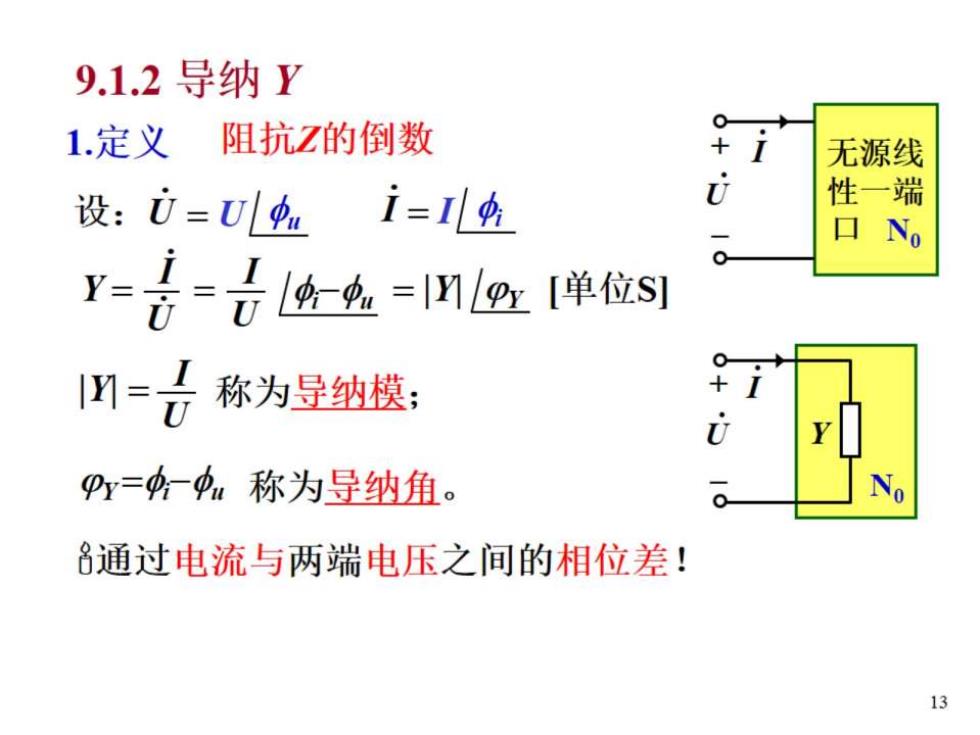

9.1.2导纳Y 1.定义 阻抗Z的倒数 无源线 设：0=U4u i=4 性一端 口No r吉-台临盛-川@单位刻 = 称为导纳模： +1 d pr=-中称为导纳角。 No 8通过电流与两端电压之间的相位差！ 13

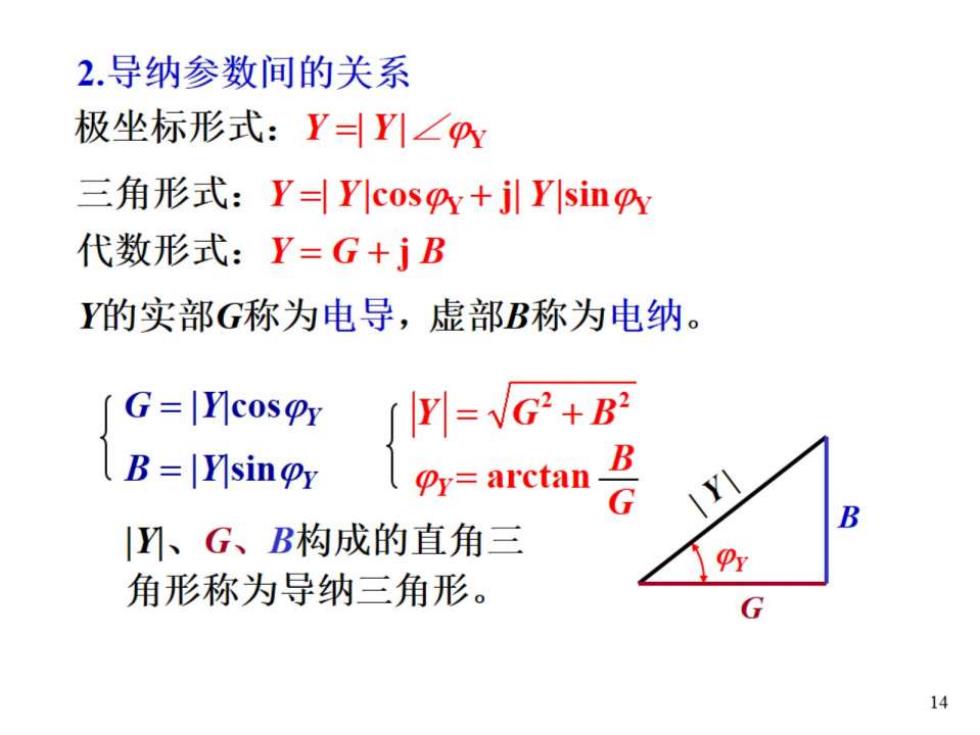

2.导纳参数间的关系 极坐标形式：YYI∠ 三角形式：Y=Y coso+jlysin9 代数形式：Y=G+jB 的实部G称为电导，虚部B称为电纳。 G=Ycospy [Y=VG2+B B=Ysinpy Oy=arcta 、B B |、G、B构成的直角三 角形称为导纳三角形。 14

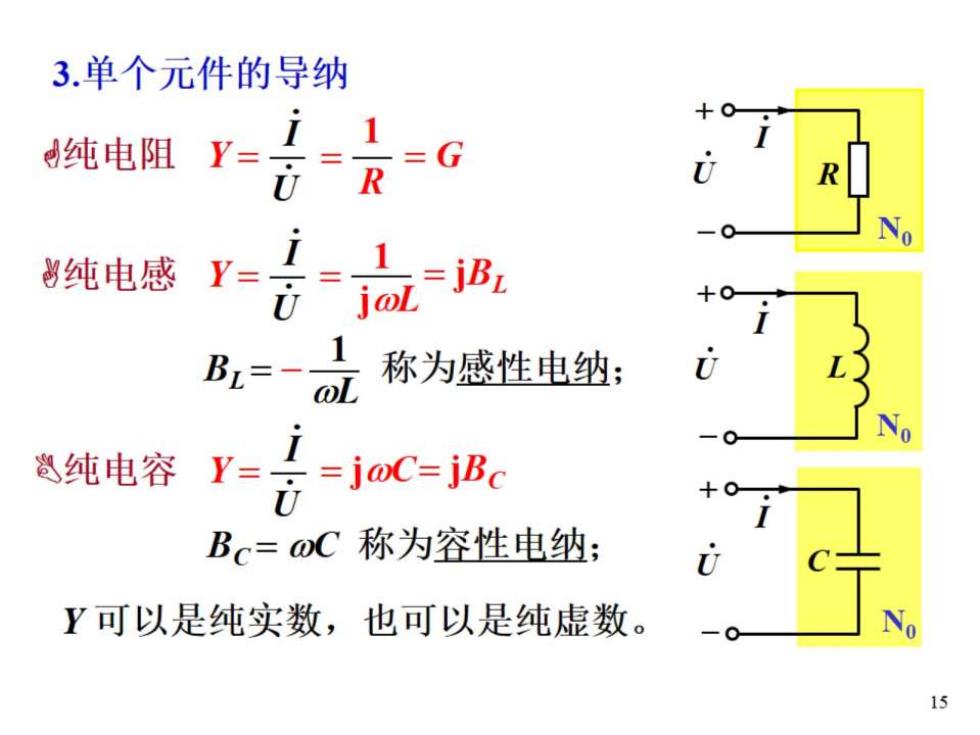

3.单个元件的导纳 i 1 纯电阻」 Y= 0 R =G i 纯电感 Y= =jBL U BL= ol 称为感性电纳； 邕纯电容 Y= i =j@C=jBc 0 Bc=oC称为容性电纳； Y可以是纯实数，也可以是纯虚数。 15
