洲泸大》宁波理工学院 一传感器与检则技术 半导体应变片的主要特点： ,灵敏系数比金属电阻应变片的灵敏系数大数十 倍。通常不需要放大器就可以直接输入显示器 或记录仪，可简化测试系统： >横向效应和机械滞后极小： ,半导体应变片的温度稳定性和线性度比金属电 阻应变片差得多，很难用它制作高精度的传感 器，只能作为其他类型传感器的辅助元件

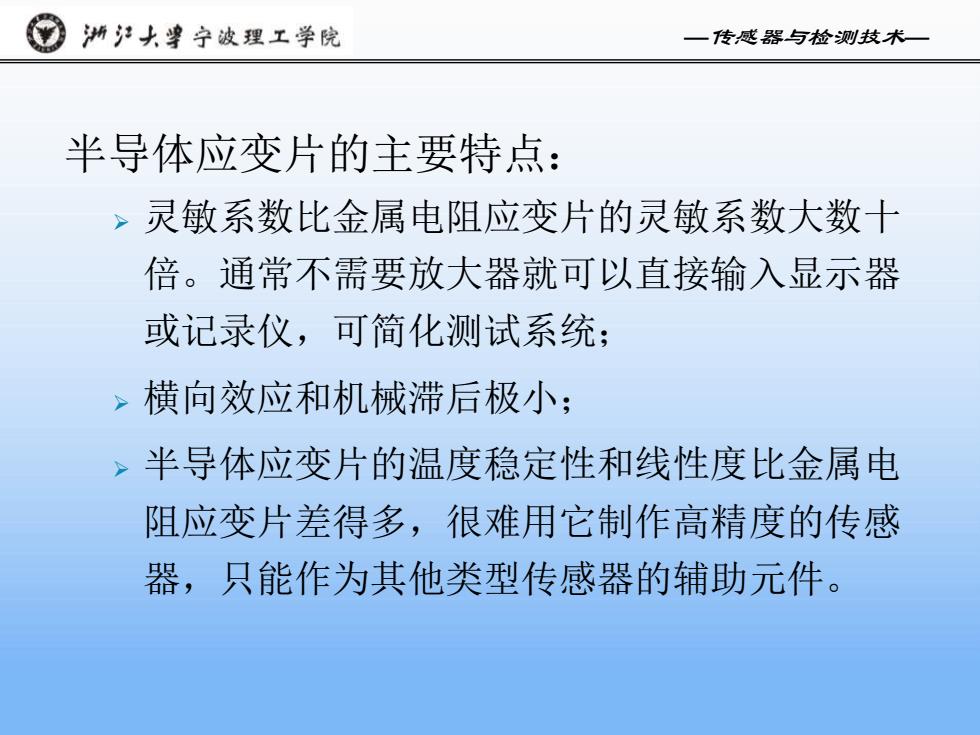

—传感器与检测技术— 半导体应变片的主要特点： ➢ 灵敏系数比金属电阻应变片的灵敏系数大数十 倍。通常不需要放大器就可以直接输入显示器 或记录仪，可简化测试系统； ➢ 横向效应和机械滞后极小； ➢ 半导体应变片的温度稳定性和线性度比金属电 阻应变片差得多，很难用它制作高精度的传感 器，只能作为其他类型传感器的辅助元件

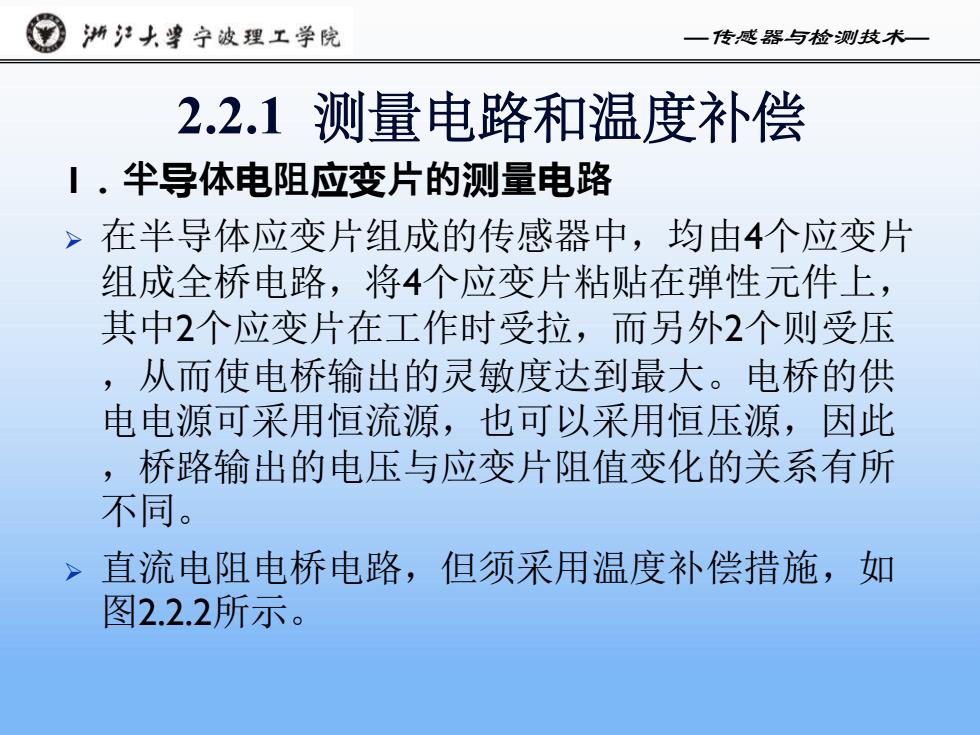

浙大字波理工学院 一传感器与检则技术 2.2.1测量电路和温度补偿 !.半导体电阻应变片的测量电路 >在半导体应变片组成的传感器中，均由4个应变片 组成全桥电路，将4个应变片粘贴在弹性元件上， 其中2个应变片在工作时受拉，而另外2个则受压 ,从而使电桥输出的灵敏度达到最大。电桥的供 电电源可采用恒流源，也可以采用恒压源，因此 ，桥路输出的电压与应变片阻值变化的关系有所 不同。 >直流电阻电桥电路，但须采用温度补偿措施，如 图2.2.2所示
—传感器与检测技术— 2.2.1 测量电路和温度补偿 1．半导体电阻应变片的测量电路 ➢ 在半导体应变片组成的传感器中，均由4个应变片 组成全桥电路，将4个应变片粘贴在弹性元件上， 其中2个应变片在工作时受拉，而另外2个则受压 ，从而使电桥输出的灵敏度达到最大。电桥的供 电电源可采用恒流源，也可以采用恒压源，因此 ，桥路输出的电压与应变片阻值变化的关系有所 不同。 ➢ 直流电阻电桥电路，但须采用温度补偿措施，如 图2.2.2所示

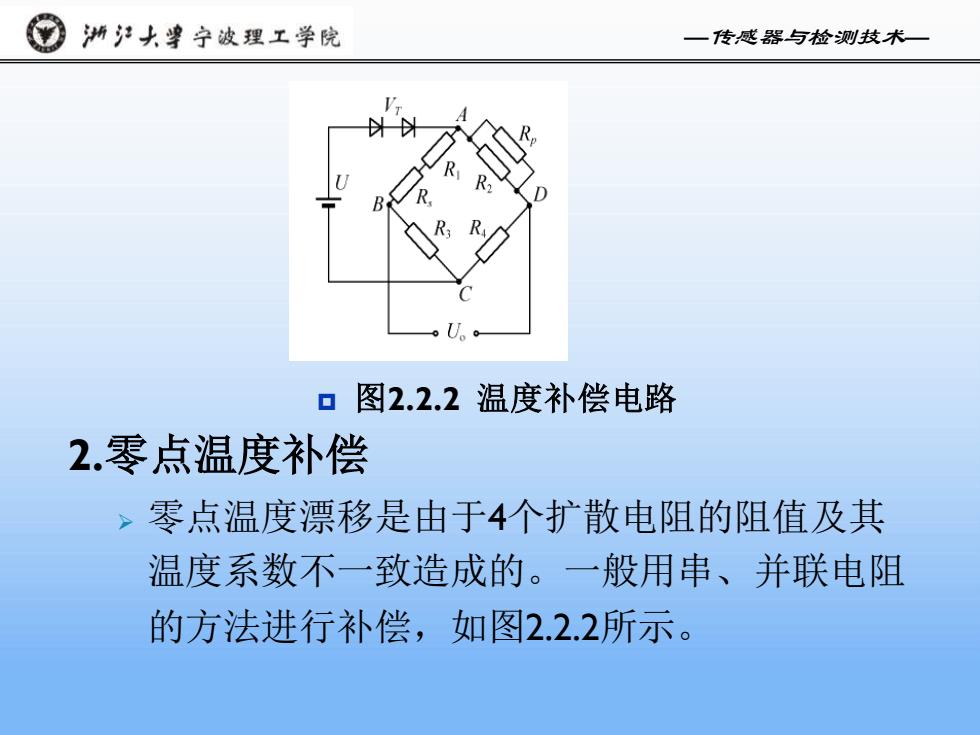

洲泸大》宁波理工学院 一传感器与检则技术 口图2.2.2温度补偿电路 2.零点温度补偿 >零点温度漂移是由于4个扩散电阻的阻值及其 温度系数不一致造成的。一般用串、并联电阻 的方法进行补偿，如图2.2.2所示
—传感器与检测技术— 图2.2.2 温度补偿电路 2.零点温度补偿 ➢ 零点温度漂移是由于4个扩散电阻的阻值及其 温度系数不一致造成的。一般用串、并联电阻 的方法进行补偿，如图2.2.2所示
