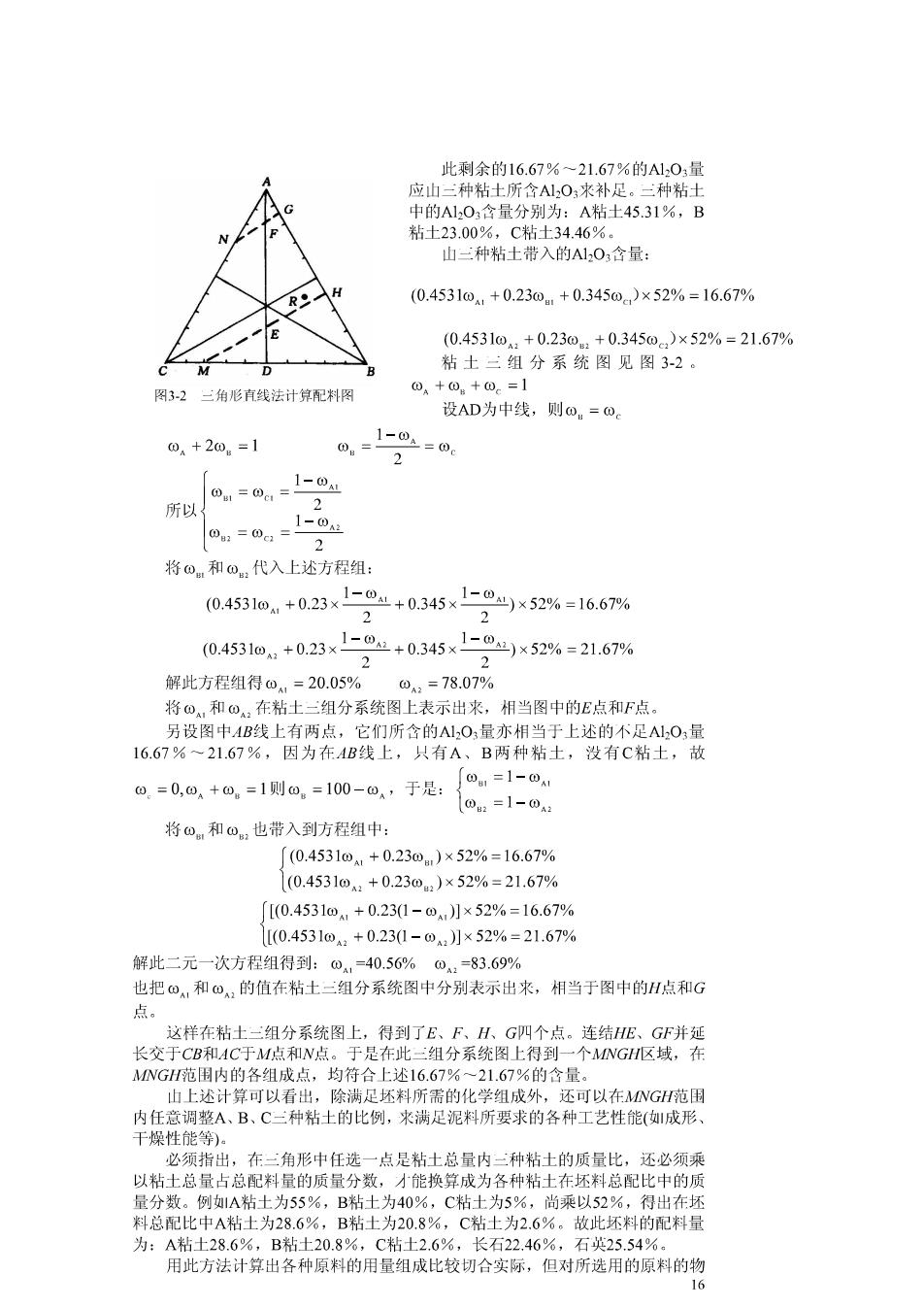

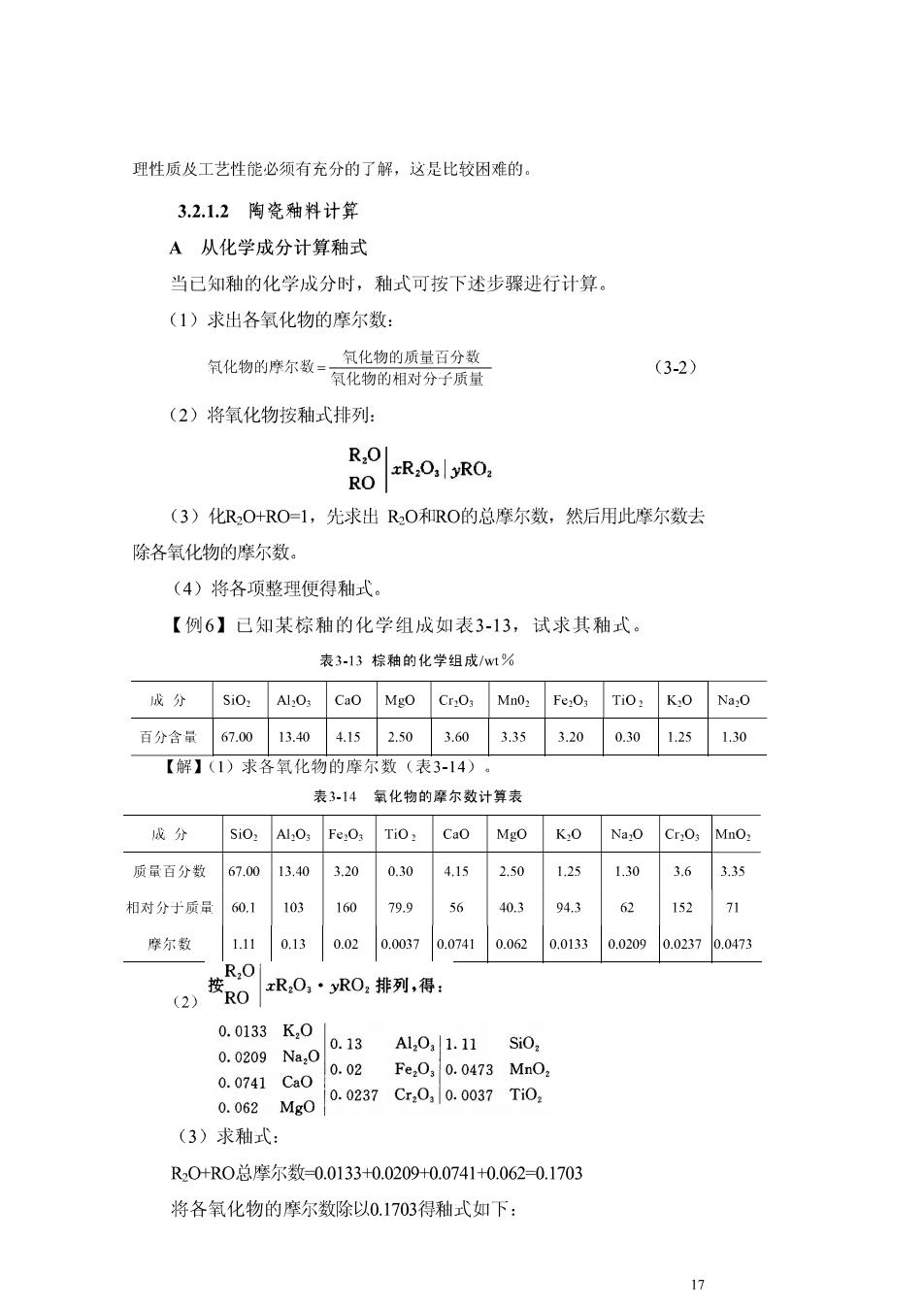

此剩余的16.67%~21.67%的A1,0量 应山三种粘土所含A1,O水补足。三种粘士 中的A103含量分别为：A粘土45.31%，B 粘士23.00%，C粘土34.46% 山三种粘土带入的A1,O含量： R (0.45310+0.230+0.3450.,)×52%=16.67% (0.4531:+0.230:+0.3450)×52%=21.67% 粘土三组分系统图见图3-2 图3-2 三角形有线法计算配料图 0+0+0= 设AD为中线，则O,=⊙。 0,+20.=1 o,=0。=1-0 2 将o和o,代入上述方程组： 0.45310+0.23×1-0+0345×1-0)×526=16.67% 045310+023x-0+0345x1-×52%=21.67% 解此方程组得，=20.05 =78.079% 将O和:在粘士二组分系统图上表示出来，相当图中的E点和F点 另设图中4B线上有两点，它们所含的A1,O,量亦相当于上述的不足Al,O量 16.67%~21.67%,因为在4B线上，只有A,B两种粘土，没有C粘土，故 0三1-0， 0=0,0,+0。=1则0。=100-0，于是： o=1-0 将和⊙，也带入到方程组中： 「(0.4531o,+0.230)×52%=16.67% 0.45310a+0.23)×52%=21.67% [(0.4531@+0.231-0】×52%-16.67% [(0.4531+0.230-0月×52%=21.67% 解此二元一次方程组得到：，-40.56%0，=83.69% 也把⊙，和⊙，的值在粘土二组分系统图中分别表示出来，相当于图中的点和G 点。 这样在粘土二组分系统图上，得到了E、F、H、G四个点。连结HE、GF并延 长交于CB和AC于M点和N点。于是在此三组分系统图上得到一个MNG呕域，在 MNGH范围内的各组成 ,得合上还16.67 21.67%的含量。 内上 计算可以看 除 两还而的1 出，在角形中任点是粘总内种士的 以粘土总量占总配料量的质量分数，才 总配比中的 量分数。例A粘土为55%，B土为40%，C粘土为5%，尚乘以52%，得出布坯 料总配比中A粘土为28.6%，B粘士土为20.8%，C粘土为2.6%。故此坯料的配料量 为：A粘土28.6%，B粘土20.8%，C粘土2.6%，长石22.46%，石英25.54%。 用此方法计算出各种原料的用量组成比较切合实际，但对所选用的原料的物
理性质及工艺性能必须有充分的了解，这是比较困难的 3.2.1.2陶瓷釉料计算 A从化学成分计算釉式 当已知釉的化学成分时，釉式可按下述步骤进行计算 (1)求出各氧化物的摩尔数： 氧化物的摩尔数=氧化物的相对分子质量 氧化物的质量百分数 (3-2) (2)将氧化物按釉式排列： RO. RO (3)化RO+RO=1,先求出RO和RO的总摩尔数，然后用此摩尔数去 除各氧化物的摩尔数。 (4)将各项整理便得釉式。 【例6】已知某棕釉的化学组成如表3-13，试求其釉式。 表3-13棕釉的化学组成/m% 成分SiO:Al,05Cn0Mg0Cr,OM0,FeO,Tio:K:0Na,0 百分含量67.0013.404.152.503.603353.200,301.251.30 【解】(1)求各氧化物的摩尔数（表3-14）。 表3-14氧化物的摩尔数计算表 siO:Al:O;Fe:03 TiO:Cao Mgo K:O Na:O Cr:O3 MnO: 质量百分数67.0013.40 3.20 0.30 4.152.501.251.303.63.35 相对分于质量60.1 103 160 79.9 56 40.3 94362 152 71 摩尔数 111 0.130.020.00370.07410.0620.01330.0209 0.02370.0473 知oe,#. 0.0133K,0 0.0209Na00.02 0.13A1,0,|1.11Si0, 0.074 Fe,0,0.0473MnO a.062Mg00.o237C0,0.0o37Ti0 (3)求釉式： R0+R0总摩尔数-0.0133+0.0209+0.0741+0.062-0.1703 将各氧化物的摩尔数除以0.1703得釉式如下： 17
