本次课内容 3.2合金钢 3、合金工具钢 合金刃具钢 合金模具钢 合金量具钢 4,特殊性能钢 不锈钢 耐热钢 耐磨钢 3.3铸钢和铸铁 1、铸钢 灰铸铁 2、铸铁 白回铸铁 球墨铸铁 麻口铸铁 蠕墨铸铁 灰口铸铁 可锻铸铁
本次课内容 3.3 铸钢和铸铁 1、铸钢 2、铸铁 白口铸铁 麻口铸铁 灰口铸铁 灰铸铁 球墨铸铁 蠕墨铸铁 可锻铸铁 3.2 合金钢 3、合金工具钢 4、特殊性能钢 合金刃具钢 合金模具钢 合金量具钢 不锈钢 耐热钢 耐磨钢
● 3.2合金钢(alloys) 3.2.3合金工具钢 1、合金刃具钢 GB/T1299-2000合金工具钢(A11 oy too1stee1s) GB/T9943-2008高速工具钢(High-speed too1stee1s) 化学成分 热处理 性能 牌号 应用 c物淬火（油） 回火 HRC 9SiCr 860-880 180-200 60-62 使用温度 合金 Cr2 830-860 150~170 61~63 <300℃ 8MnSi 800-820 150-160 64-65 低速刃具 33 钢 W 840-860 130-140 62-65 量具 W18Cr4V ≥63 使用温度 <600℃ W6Mo5Cr4V2 ≥63 高速刃具 钢 W6Mo5Cr4V3 ≥64 形状复杂的 耐磨和耐热 刃具
3.2 合金钢(alloys) 3.2.3 合金工具钢 1、合金刃具钢 GB/T 1299-2000 合金工具钢( Alloy tool steels) GB/T 9943-2008 高速工具钢( High-speed tool steels) 类 别 牌号 化学成分 热处理 性能 应用 C Mn Si Cr W V Mo 淬火（油） 回火 HRC 低 合 金 刃 具 钢 9SiCr 860~880 180~200 60~62 使用温度 <300℃ 低速刃具 量具 Cr2 830~860 150~170 61~63 8MnSi 800~820 150~160 64~65 W 840~860 130~140 62~65 高 速 钢 W18Cr4V 1270~1285 550~570 ≥ 63 使用温度 <600℃ 高速刃具 形状复杂的 耐磨和耐热 刃具 W6Mo5Cr4V2 1210~1230 540~560 ≥ 63 W6Mo5Cr4V3 1200~1220 540~560 ≥ 64 1、高 碳：保证高硬度 2、锰硅铬：保证淬透性 4、钨 钒：提高耐磨性 细化晶粒 1、高碳：保证高硬度 2、铬：Cr23C6淬火加热时全部分解，溶解在A 中，提高透性。 4、钒：VC不溶解在A中，提高耐磨性，防止A 过热，细化晶粒 3、钨钼：(Fe,Me)C6部分溶解在A中，随后产 生二次硬化。未溶解部分提高耐磨性，防止 A过热，细化晶粒 3、硅：保证回火稳定性

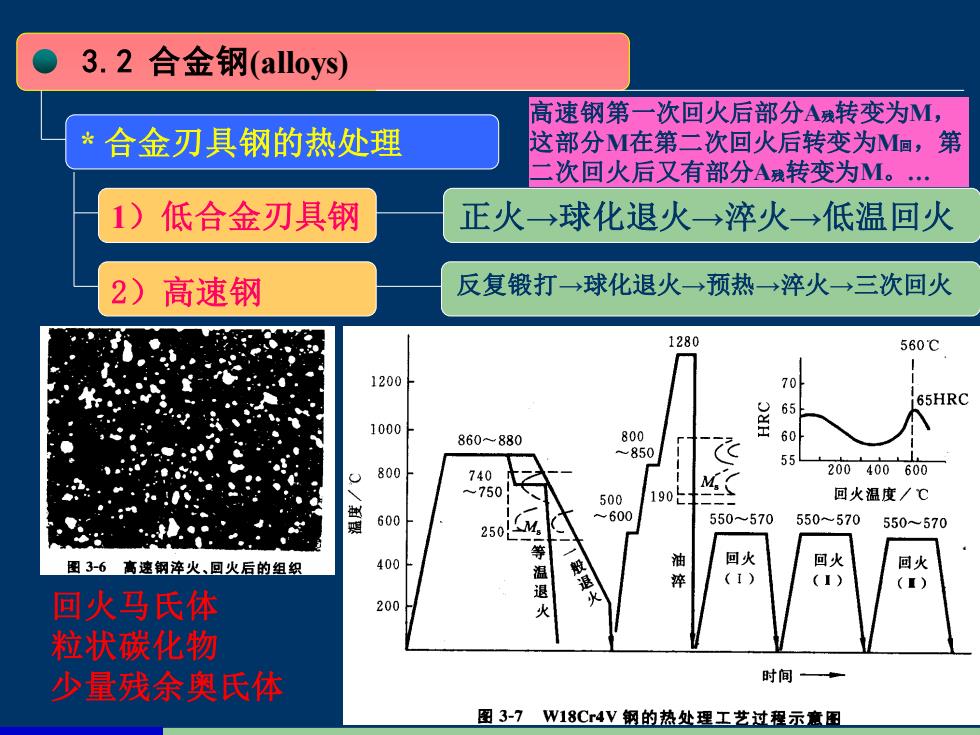

3.2合金钢(alloys) 高速钢第一次回火后部分A残转变为M, 合金刃具钢的热处理 这部分M在第二次回火后转变为M回，第 次回火后又有部分A残转变为M。… 1) 低合金刃具钢 正火→球化退火→淬火→低温回火 2)高速钢 反复锻打→球化退火→预热→淬火→三次回火 1280 560℃ 1200 65 65HRC 1000 860~880 800 O8H 850 飞 55 C 800 740 200400600 ~750 500 190 M 二 回火温度/℃ 600 250LM ~600 550~570 550570 550~570 图36高速钢淬火、回火后的组织 400 等温退 回火 回火 回火 淬 (1) (I) () 回火马氏体 200 粒状碳化物 少量残余奥氏体 时间 图3-7W18C4V钢的热处理工艺过程示意图
3.2 合金钢(alloys) 1）低合金刃具钢 2）高速钢 * 合金刃具钢的热处理 回火马氏体 粒状碳化物 少量残余奥氏体 正火→球化退火→淬火→低温回火 反复锻打→球化退火→预热→淬火→三次回火 高速钢：由于高合金含量，回火稳定性 增大，在550~570 ℃回火时仍 得到回火马氏体。 高速钢第一次回火后部分A残转变为M， 这部分M在第二次回火后转变为M回，第 二次回火后又有部分A残转变为M。…
3.2合金钢(alloys) 3.2.3合金工具钢 2、合金模具钢 GB/T1299-2000合金工具钢(A11 oy too1stee1s) GB/T24594-2009优质合金模具钢(qua1itya11 oy mou1 d stee1s) 化学成分 热处理 性能 牌号 C Si Mn 应用 退火 淬火 回火 硬度 9Mn2V CrWMn 铜丝模拉丝 750-770 780-820 150-200 60-62 <300C 760-790 820-840 140-160 62-65 冷 Cr12 870-900 950-1000 200-450 58~64 冷冲模 作 Cr12MoV 天长市 850-870 1020-1040 150~425 55-63 冷辙模 具 6W6Mo5Cr4V 850-870 1180-1200 三次回火 560-580 60-63 钢 拉丝模 4CrW2Si 710-740 860-900 200-250 53-56 6CrW2Si 挤压模 alibaba.com.cn 700-730 860-900 200-250 53-56 5CrMnMo 830-~850 490~640 30~47 600℃ 热 780-800 作 5CrNiMo 780-800 840-~860 490-660 30~47 热锻模 4Cr5MoSiV 840-900 1000-1020 540-650 40~54 具 3Cr3Mo3W2V 845-900 1100-1040 550-600 40-54 热镦模 钢 5Cr4W5Mo2V 850-870 1130~1140 600-630 50~56 塑料模 3Cr2MnNiMo
3.2 合金钢(alloys) GB/T 1299-2000 合金工具钢( Alloy tool steels) GB/T 24594-2009 优质合金模具钢（quality alloy mould steels） 牌号 化学成分 热处理 性能 应用 C Si Mn Cr Mo W V 退火 淬火 回火 硬度 冷 作 模 具 钢 9Mn2V 750~770 780~820 150~200 60 ~62 <300 ℃ 冷冲模 冷镦模 拉丝模 挤压模 CrWMn 760~790 820~840 140~160 62~65 Cr12 870~900 950~1000 200~450 58 ~64 Cr12MoV 850~870 1020~1040 150~425 55 ~63 6W6Mo5Cr4V 850~870 1180~1200 三次回火 560~580 60 ~63 4CrW2Si 710~740 860~900 200~250 53 ~56 6CrW2Si 700~730 860~900 200~250 53~56 热 作 模 具 钢 5CrMnMo 780~800 830~850 490~640 30 ~47 600 ℃ 热锻模 热镦模 塑料模 5CrNiMo 780~800 840~860 490~660 30 ~47 4Cr5MoSiV 840~900 1000~1020 540~650 40 ~54 3Cr3Mo3W2V 845~900 1100~1040 550~600 40 ~54 5Cr4W5Mo2V 850~870 1130~1140 600~630 50 ~56 3Cr2MnNiMo 3.2.3 合金工具钢 2、合金模具钢 1、高硬度； 2、高耐磨性； 3、足够的韧性； 4、足够的疲劳抗力； 5、热处理变形小。 1、高温机械性能好； 2、抗氧化性好； 3、淬透性好； 4、导热性好。 成分：高碳高铬 成分：中碳合金钢 铜丝模拉丝
3.2合金钢(alloys) 合金模具钢的热处理与组织 含钼、钒的高铬冷作模具钢 2) 热作模具钢 ·次硬化法 二次硬化法 热锻模钢 热压模钢 球化退火 球化退火 球化退火 球化退火 ↓ 淬火 高温淬火 淬火 高温淬火 ↓ ↓ ↓ ↓ 低温回火 三次回火 高温回火 三次回火 回火M 回火M 回火S 回火M 残余A 残余A 或 残余A 碳化物 碳化物 回火T 碳化物
3.2 合金钢(alloys) * 合金模具钢的热处理与组织 1）含钼、钒的高铬冷作模具钢 2）热作模具钢 回火M 残余A 碳化物 回火M 残余A 碳化物 回火S 或 回火T 回火M 残余A 碳化物 一次硬化法 球化退火 ↓ 淬火 ↓ 低温回火 二次硬化法 球化退火 ↓ 高温淬火 ↓ 三次回火 热锻模钢 球化退火 ↓ 淬火 ↓ 高温回火 热压模钢 球化退火 ↓ 高温淬火 ↓ 三次回火
