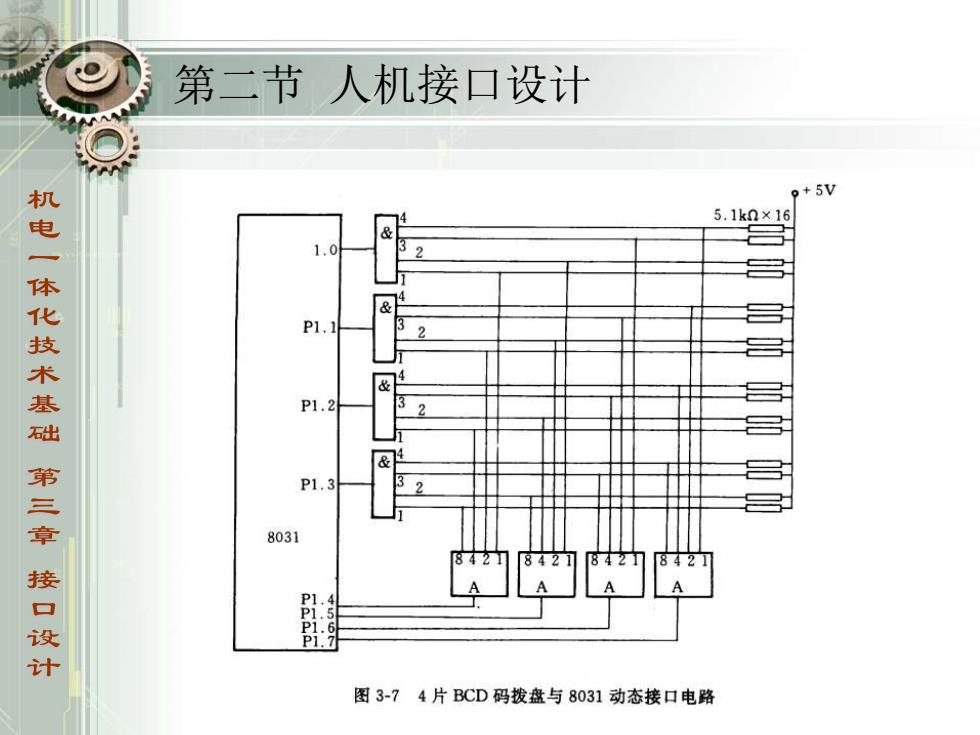

第二节人机接口设计 o+5V 5.1kn×16 1.0 电一体化技术基础第三章接口设计 P1. P1.2 P1.3 8031 的中 图3-74片BCD码拨盘与8031动态接口电路
第二节 人机接口设计

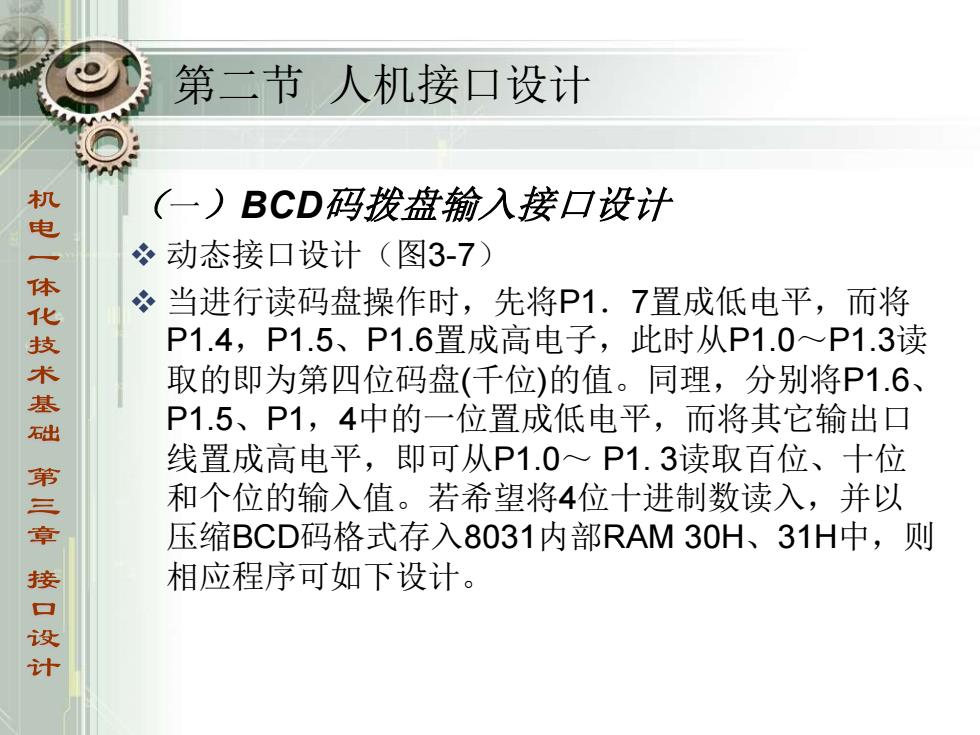

第二节人机接口设计 机 (一)BCD码拨盘输入接口设计 。动态接口设计（图3-7） 化 当进行读码盘操作时，先将P1.7置成低电平，而将 P1.4,P1.5、P1.6置成高电子，此时从P1.0~P1.3读 取的即为第四位码盘（千位）的值。同理，分别将P1.6、 基 P1.5、P1,4中的一位置成低电平，而将其它输出口 线置成高电平，即可从P1.0~P1.3读取百位、十位 和个位的输入值。若希望将4位十进制数读入，并以 三章 压缩BCD码格式存入8031内部RAM30H、31H中，则 相应程序可如下设计。 接口设计
（一）BCD码拨盘输入接口设计 ❖ 动态接口设计（图3-7） ❖ 当进行读码盘操作时，先将P1．7置成低电平，而将 P1.4，P1.5、P1.6置成高电子，此时从P1.0～P1.3读 取的即为第四位码盘(千位)的值。同理，分别将P1.6、 P1.5、P1，4中的一位置成低电平，而将其它输出口 线置成高电平，即可从P1.0～ P1. 3读取百位、十位 和个位的输入值。若希望将4位十进制数读入，并以 压缩BCD码格式存入8031内部RAM 30H、31H中，则 相应程序可如下设计。 第二节 人机接口设计

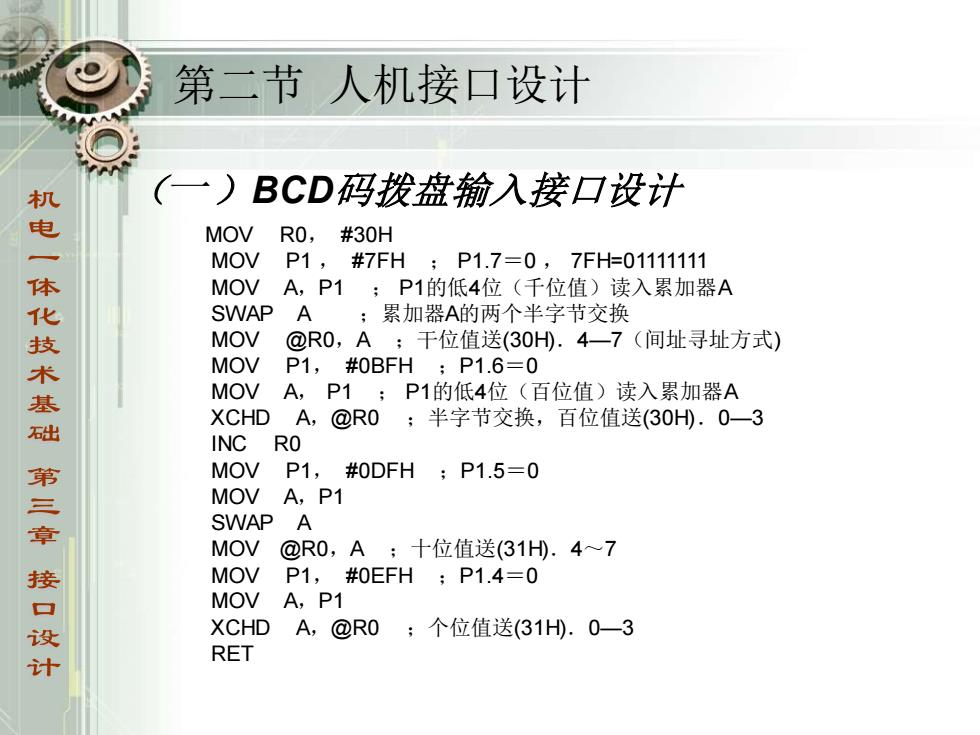

第二节人机接口设计 机 (一)BCD码拨盘输入接口设计 MOV RO, #30H MOVP1,#7FH:P1.7=0, 7FH=01111111 MOVA,P1;P1的低4位（千位值）读入累加器A 电一体化技术基础第三章接口设计 SWAP A;累加器A的两个半字节交换 MOV@R0,A;干位值送(30H.4一7（间址寻址方式） MOV P1,#0BFH P1.6=0 MOVA,P1;P1的低4位（百位值）读入累加器A XCHD A,@R0:半字节交换，百位值送(30H).0一3 INC RO MOV P1,#0DFH P1.5-0 MOV A,P1 SWAP A MOV@R0,A;十位值送(31H).4~7 MOV P1,#0EFH P1.4-0 MOV A,P1 XCHD A,@R0;个位值送(31H).0-3 RET
（一）BCD码拨盘输入接口设计 MOV R0， #30H MOV P1 ， #7FH ； P1.7＝0 ， 7FH=01111111 MOV A，P1 ； P1的低4位（千位值）读入累加器A SWAP A ；累加器A的两个半字节交换 MOV @R0，A ；干位值送(30H)．4—7（间址寻址方式) MOV P1， #0BFH ；P1.6＝0 MOV A， P1 ； P1的低4位（百位值）读入累加器A XCHD A，@R0 ；半字节交换，百位值送(30H)．0—3 INC R0 MOV P1， #0DFH ；P1.5＝0 MOV A，P1 SWAP A MOV @R0，A ；十位值送(31H)．4～7 MOV P1， #0EFH ；P1.4＝0 MOV A，P1 XCHD A，@R0 ；个位值送(31H)．0—3 RET 第二节 人机接口设计

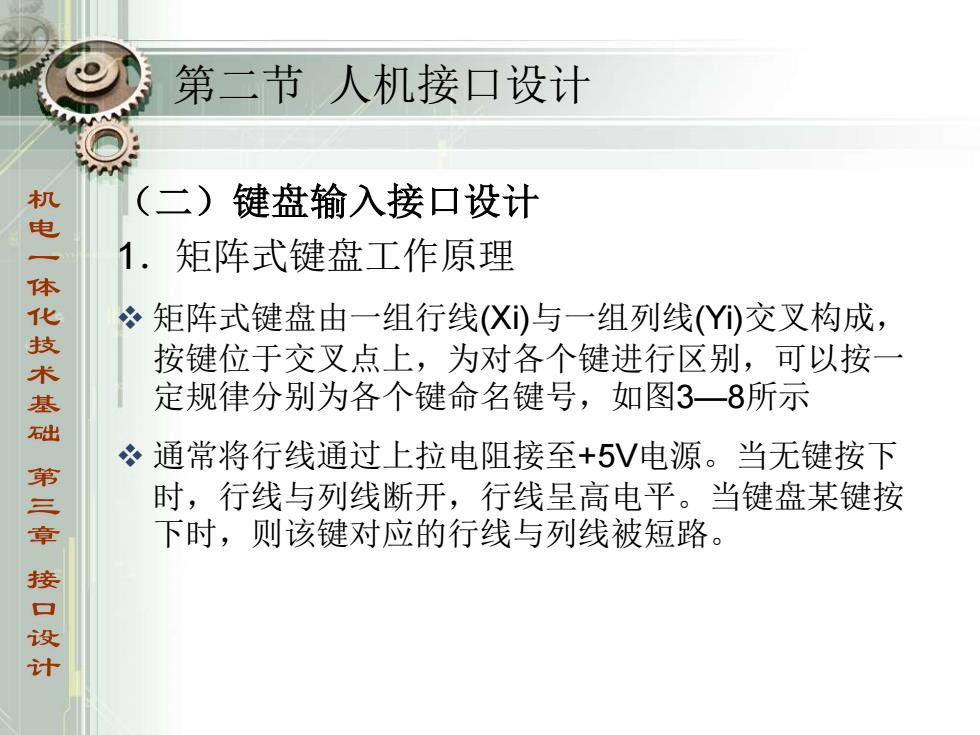

第二节人机接口设计 (二) 键盘输入接口设计 电一体化技术基础 1.矩阵式键盘工作原理 矩阵式键盘由一组行线(X与一组列线(Y交叉构成， 按键位于交叉点上，为对各个键进行区别，可以按 定规律分别为各个键命名键号，如图3一8所示 必 通常将行线通过上拉电阻接至+5V电源。当无键按下 第三章接口设计 时，行线与列线断开，行线呈高电平。当键盘某键按 下时，则该键对应的行线与列线被短路
（二）键盘输入接口设计 1．矩阵式键盘工作原理 ❖ 矩阵式键盘由一组行线(Xi)与一组列线(Yi)交叉构成， 按键位于交叉点上，为对各个键进行区别，可以按一 定规律分别为各个键命名键号，如图3—8所示 ❖ 通常将行线通过上拉电阻接至+5V电源。当无键按下 时，行线与列线断开，行线呈高电平。当键盘某键按 下时，则该键对应的行线与列线被短路。 第二节 人机接口设计

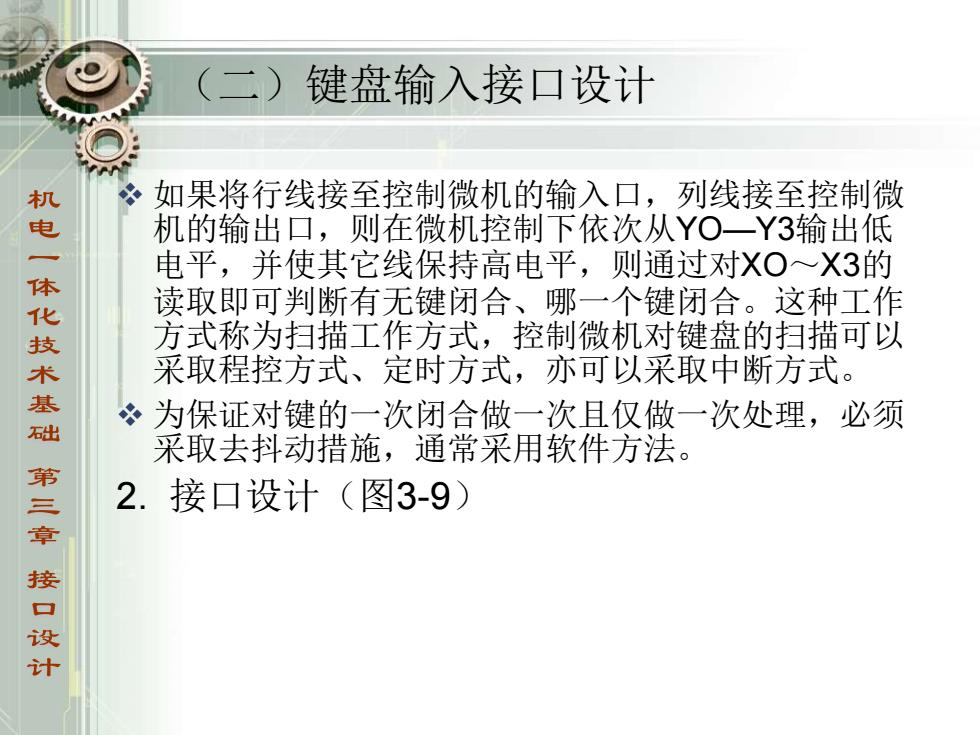

(二)键盘输入接口设计 如果将行线接至控制微机的输入口，列线接至控制微 机的输出口，则在微机控制下依次从YO一Y3输出低 电平，并使其它线保持高电平，则通过对XO~X3的 电一体化技术基础第三章接口设计 读取即可判断有无键闭合、哪一个键闭合。这种工作 方式称为扫描工作方式，控制微机对键盘的扫描可以 采取程控方式、定时方式，亦可以采取中断方式。 为保证对键的一次闭合做一次且仅做一次处理，必须 采取去抖动措施，通常采用软件方法。 2.接口设计（图3-9）
（二）键盘输入接口设计 ❖ 如果将行线接至控制微机的输入口，列线接至控制微 机的输出口，则在微机控制下依次从YO—Y3输出低 电平，并使其它线保持高电平，则通过对XO～X3的 读取即可判断有无键闭合、哪一个键闭合。这种工作 方式称为扫描工作方式，控制微机对键盘的扫描可以 采取程控方式、定时方式，亦可以采取中断方式。 ❖ 为保证对键的一次闭合做一次且仅做一次处理，必须 采取去抖动措施，通常采用软件方法。 2. 接口设计（图3-9）
