SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering 结论： ①ω>ω时，良好的幅频特性。 ②ω《ωL时，转变成微分电路。 ③ωL=忌，RC↑，仙L1,扩大通频带。 输出山c超前认r,0=tg1%=tg1 ④ 1 2πfRC 当ω》ωL,usc与usr同相。 机越与电气工程学院

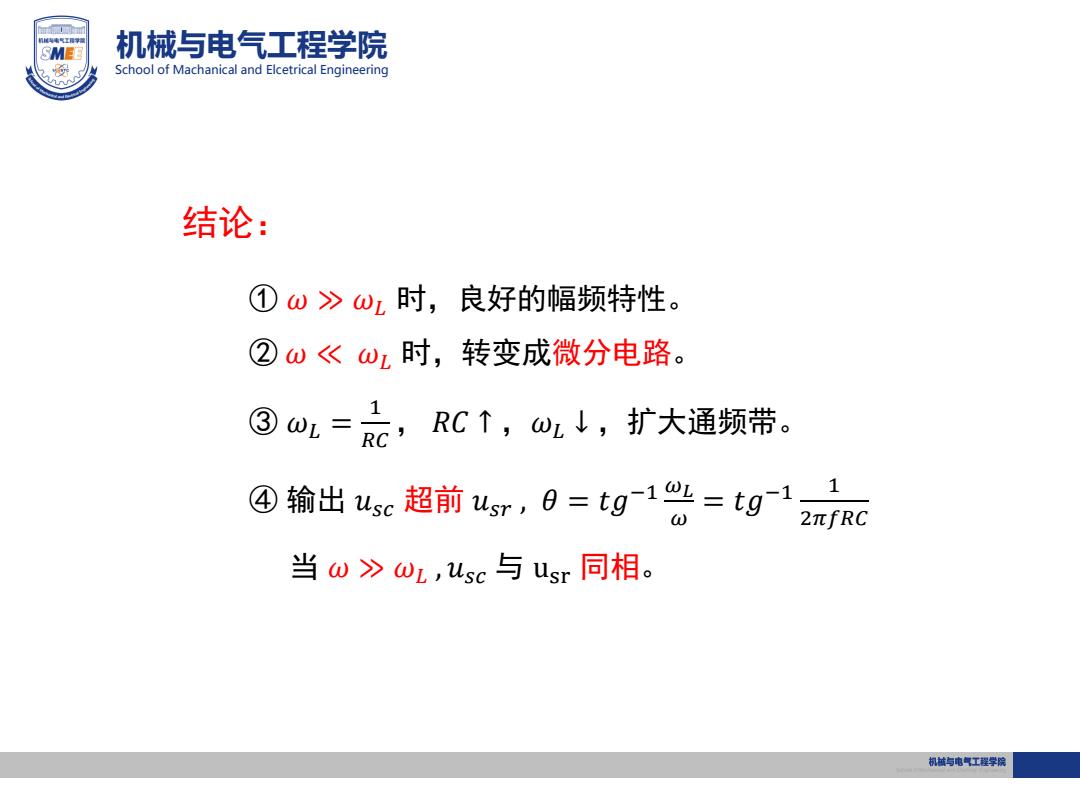

机械与电气工程学院 School of Machanical and Elcetrical Engineering 结论： ① 𝜔 ≫ 𝜔𝐿 时，良好的幅频特性。 ② 𝜔 ≪ 𝜔𝐿 时，转变成微分电路。 ③ 𝜔𝐿 = 1 𝑅𝐶 ， 𝑅𝐶 ↑ ，𝜔𝐿 ↓ ，扩大通频带。 ④ 输出 𝑢𝑠𝑐 超前 𝑢𝑠𝑟 , 𝜃 = 𝑡𝑔 −1 𝜔𝐿 𝜔 = 𝑡𝑔 −1 1 2𝜋𝑓𝑅𝐶 当 𝜔 ≫ 𝜔𝐿 , 𝑢𝑠𝑐 与 usr 同相
SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering (二)LR高通滤波器 R Usr usc 结论： ①②③同上 ④ 超前角日=-tg18,当ω》仙时，同相 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering 结论： ① ② ③ 同上 ④ 超前角 𝜃 = 𝜋 2 − 𝑡𝑔 −1 𝜔 𝜔𝐿 , 当 𝜔 ≫ 𝜔𝐿 时，同相 usr us𝑐 （二） LR 高通滤波器
