第二节成型与成型前后工艺的关系 4.2.1成型对粉体的要求 d)颗粒的大小、形状-粉料的拱桥效应（或称桥接） ▣球形颗粒有利于提高流动性和松装密度。 口颗粒粒度分布窄的高于粒度分布宽的松装密度。 堆积形式 配 位 数 孔聚率% 6 (上面一个、下面一个) 47.84 (同一平面四个) 州 8 (上面一个，下面一个) 33.55 (同一平面六个) 10 (上而二个、下面二个) 30.20 (问一平面六个) 12 (上面四个、下面四个) 26.96 (同一平面闪个) 12 (上面三个、下图三个) 25.95 (同一平面六个) 等径球体堆积形式及孔隙率 粉料自由堆积的空隙率往往比理论计算值大得多，就是因为实际粉料不是球形，加上表面 粗糙，以及附着和凝聚的作用，结果颗粒互相交错咬合，形成挺桥型空，增大了空隙率。 这种现象称为拱桥效应

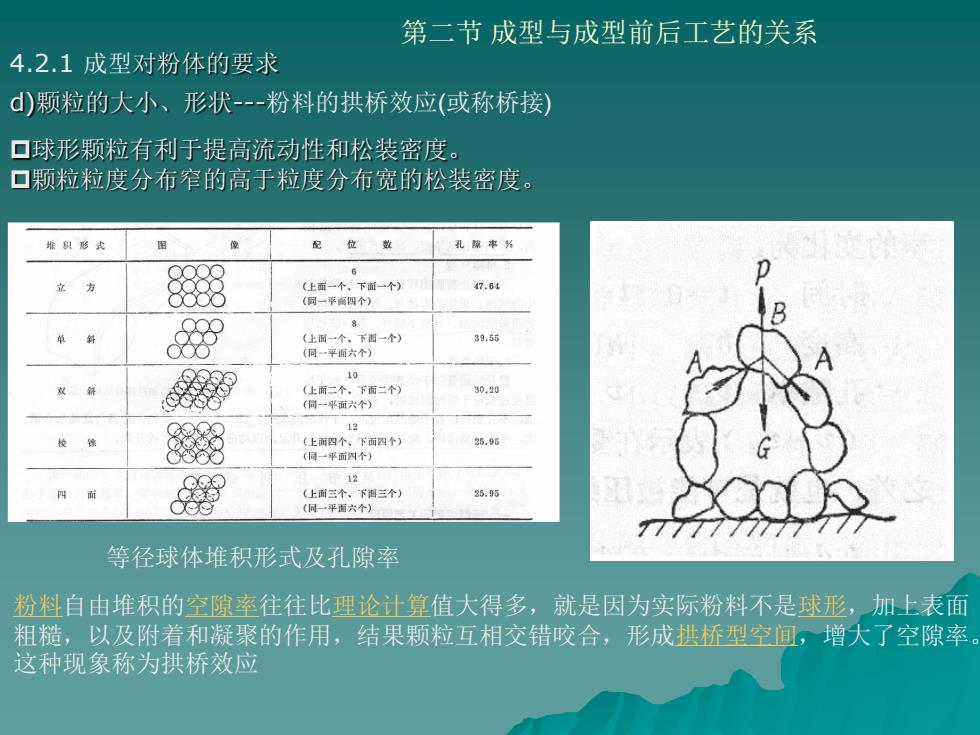

d)颗粒的大小、形状-粉料的拱桥效应(或称桥接) 粉料自由堆积的空隙率往往比理论计算值大得多，就是因为实际粉料不是球形，加上表面 粗糙，以及附着和凝聚的作用，结果颗粒互相交错咬合，形成拱桥型空间，增大了空隙率。 这种现象称为拱桥效应 球形颗粒有利于提高流动性和松装密度。 颗粒粒度分布窄的高于粒度分布宽的松装密度。 等径球体堆积形式及孔隙率 第二节 成型与成型前后工艺的关系 4.2.1 成型对粉体的要求
第二节成型与成型前后工艺的关系 4.2.1成型对粉体的要求 e)颗粒表面的物理化学性质 AO3的注浆成型举例： 瘠性的A2O颗粒，要使其在水中分散和悬浮，必须对颗粒进行盐酸处 理，改变颗粒的表面带电性质。表面带负电的A1O,微小颗粒，经盐酸处 理后表面生成一层AICI AICI3水解成A1CIP+和AICL,使AL,O3表面带正 电，再吸附O肝形成直伦更大的胶团，颗粒间相互排斥，不易聚合，在水 中的分散性和悬浮性大为改善，流动性增加

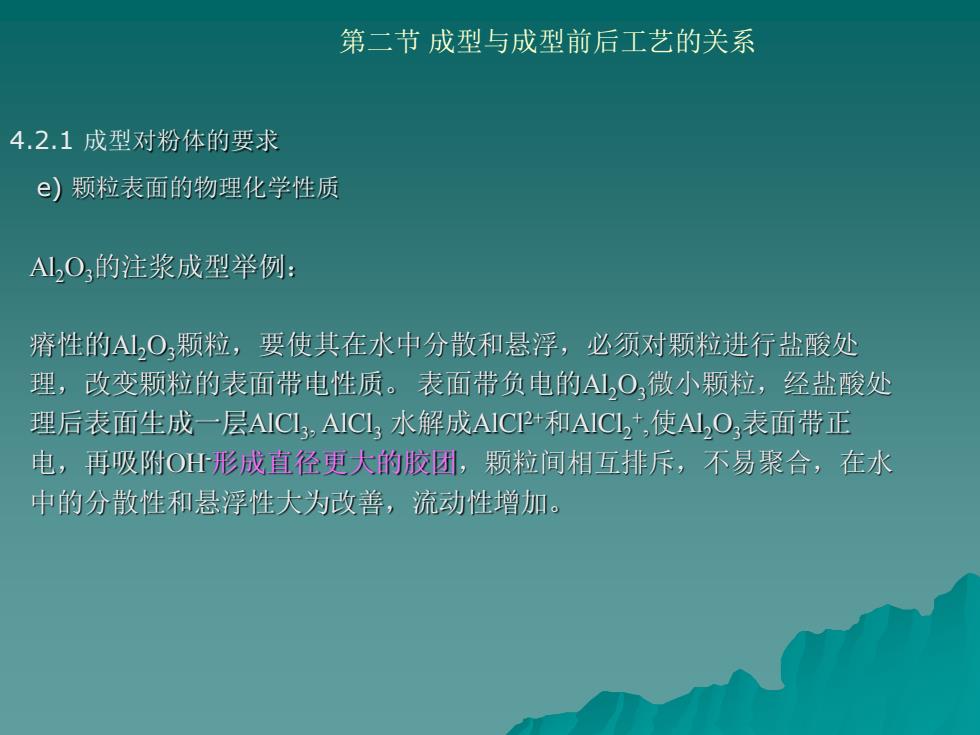

e) 颗粒表面的物理化学性质 Al2O3的注浆成型举例： 瘠性的Al2O3颗粒，要使其在水中分散和悬浮，必须对颗粒进行盐酸处 理，改变颗粒的表面带电性质。 表面带负电的Al2O3微小颗粒，经盐酸处 理后表面生成一层AlCl3 , AlCl3 水解成AlCl2+和AlCl2 + ,使Al2O3表面带正 电，再吸附OH-形成直径更大的胶团，颗粒间相互排斥，不易聚合，在水 中的分散性和悬浮性大为改善，流动性增加。 第二节 成型与成型前后工艺的关系 4.2.1 成型对粉体的要求
