铁碳合金平衡组织观察 ● 实验目的 ◆1.识别和研究铁碳合金（碳钢和白口铸铁) 在平衡状态下显微组织。 ◆2.分析含碳量对铁碳合金显微组织的影响， 加深理解成分、组织与性能之间的相互关 系
铁碳合金平衡组织观察 ⚫实验目的 ◆1.识别和研究铁碳合金（碳钢和白口铸铁） 在平衡状态下显微组织。 ◆2.分析含碳量对铁碳合金显微组织的影响， 加深理解成分、组织与性能之间的相互关 系

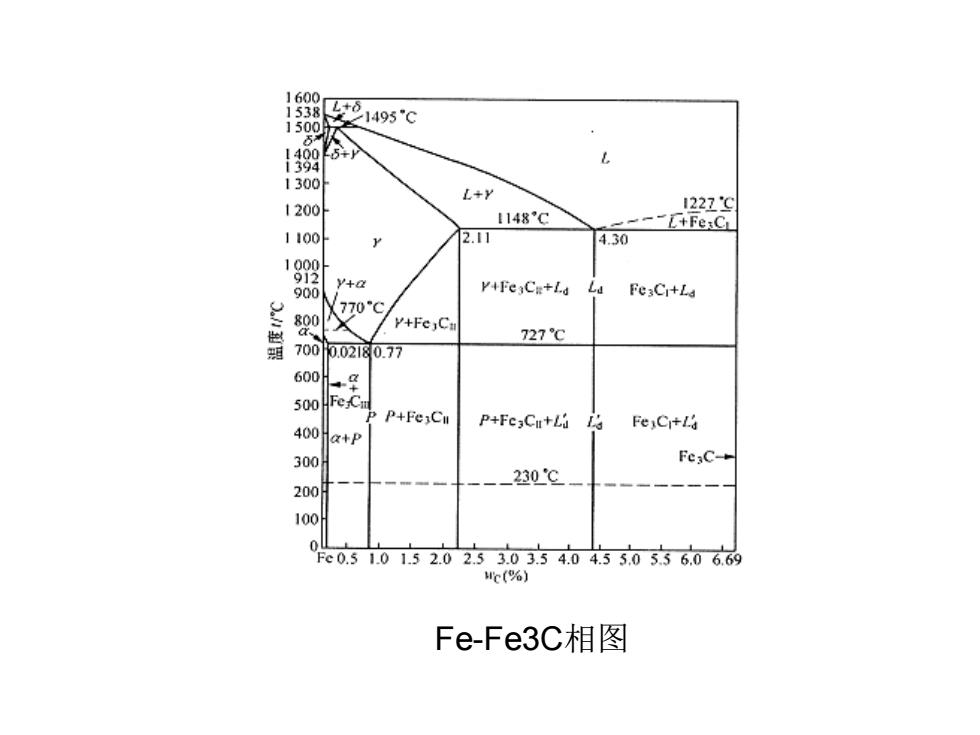

1600 21495℃ 8捌 1300 L+Y 1200 1227℃ 1148C -“L+Fe:C 1100 2.11 4.30 88 900 V+Fe Ce+Ld La Fe3Cr+La X770℃ 29 Y+FeCr 727℃ 700o.02i80.77 600 500 Fe Cm P+FeCn P+Fc3Cu+Ld 400 Fe:C+L a+P 300 Fe3C- 230'℃ 200 100 ℉c0.51.0152.02.53.0334.04.55.0536.06.69 c(%) Fe-Fe3C相图
Fe-Fe3C相图
各种铁碳合金在室温下的显微组织 类型 含碳量C% 显微组织 浸湿剂 工业纯纯铁 (0.02 铁素体 4%硝酸酒精溶液 碳钢 亚共析钢 0.02-0.77 铁素体+珠光体 4%硝酸酒精溶液 共析钢 0.77 珠光体 4%硝酸酒精溶液 过共析钢 0.77-2.11 珠光体+二次渗碳体 4%硝酸酒精溶液 白口 亚共晶白口铸铁 2.11-4.30 珠光体+二次渗碳体 4%硝酸酒精溶液 铸铁 +莱氏体 共晶白口铸铁 4.30 莱氏体 4%硝酸酒精溶液 过晶白口铸铁 4.30-6.69 莱氏体+二次渗碳体 4%硝酸酒精溶液
类型 含碳量C% 显微组织 浸湿剂 工业纯纯铁 〈0.02 铁素体 4%硝酸酒精溶液 碳钢 亚共析钢 0.02-0.77 铁素体+珠光体 4%硝酸酒精溶液 共析钢 0.77 珠光体 4%硝酸酒精溶液 过共析钢 0.77-2.11 珠光体+二次渗碳体 4%硝酸酒精溶液 白口 铸铁 亚共晶白口铸铁 2.11-4.30 珠光体+二次渗碳体 +莱氏体 4%硝酸酒精溶液 共晶白口铸铁 4.30 莱氏体 4%硝酸酒精溶液 过晶白口铸铁 4.30-6.69 莱氏体+二次渗碳体 4%硝酸酒精溶液 各种铁碳合金在室温下的显微组织

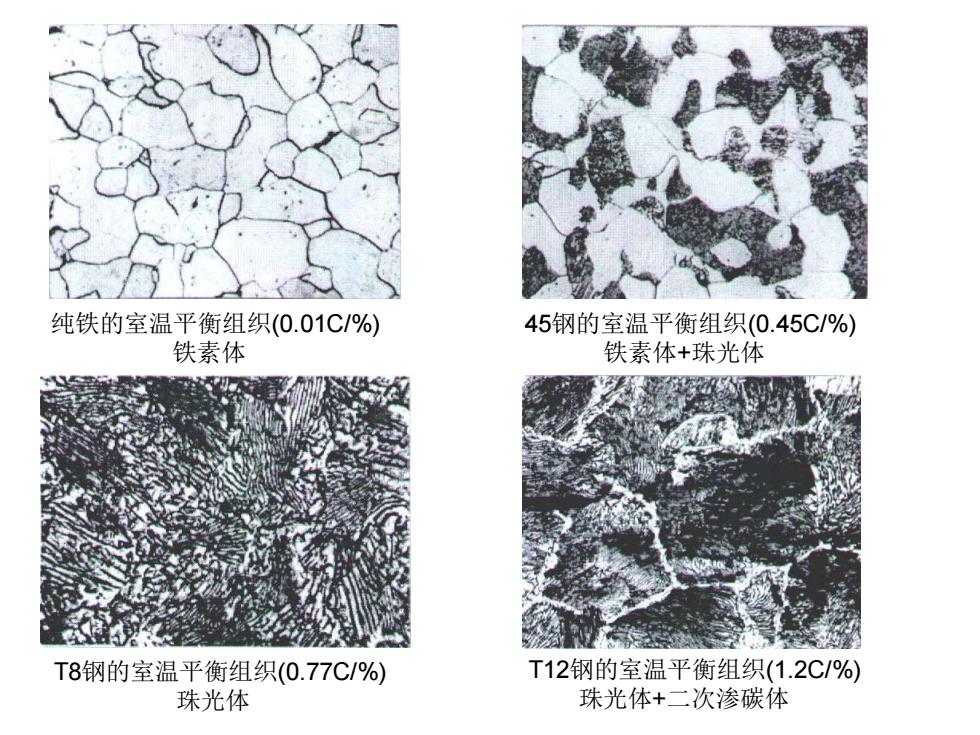

纯铁的室温平衡组织(0.01C/%) 45钢的室温平衡组织(0.45C/%) 铁素体 铁素体+珠光体 T8钢的室温平衡组织(0.77C/%) T12钢的室温平衡组织(1.2C/%) 珠光体 珠光体+二次渗碳体
纯铁的室温平衡组织(0.01C/%) 铁素体 45钢的室温平衡组织(0.45C/%) 铁素体+珠光体 T8钢的室温平衡组织(0.77C/%) 珠光体 T12钢的室温平衡组织(1.2C/%) 珠光体+二次渗碳体
亚共晶白口铸铁室温平衡组织 共晶白口铸铁室温平衡组织 过共晶白口铸铁室温平衡组织
亚共晶白口铸铁室温平衡组织 共晶白口铸铁室温平衡组织 过共晶白口铸铁室温平衡组织
