VCDMA网络结构与接口 1.通用陆地无线接入网络(UTRAN) 8 UTRAN位于两个开放接口Uu和u之间，完成所有与无线有关的功能。 主要功能有宏分集处理、移动性管理、系统的接入控制、功率控制 信道编码控制、无线信道的加密与解密、无线资源配置、无线信道的 建立和释放等等。 UTRAN由一个或几个无线网络子系统(RNS) Uu Iu 组成，RNS负责所属各小区的资源管理。每 无线网络子系统(RNS) 个RNS包括一个无线网络控制器(RNC)、 Node B 个或多个Node B。 RNC Node B 冬()节点B(Node B) lub Node B的主要功能是完成Uu接口的物理层 协议，包括信道编码、速率匹配、交织、扩 Node R RNC 频、调制和解调、解扩、解交织和信道解码 Node B ,还包括基带信号和射频信号的相互转换( RNS A/D和D/A),等等。 通用陆地无线接入网(UTRAN) Mobile Communication Theory 16
WCDMA 网络结构与接口 1．通用陆地无线接入网络(UTRAN) UTRAN位于两个开放接 位于两个开放接口Uu和Iu之间，完成所有与无线有关的功能 完成所有与无线有关的功能。 主要功能有宏分集处理、移动性管理、系统的接入控制、功率控制、 信道编码控制、无线信道的加密与解密、无线资源配置、无线信道的 建立和释放等等。 UTRAN由一个或几个无线网络子系统(RNS) 组成，RNS负责所属各小区的资源管理。每 个RNS包括一个无线网络控制器(RNC)、一 个或多个Node B。 (1) 节点B(Node B) Node B的主要功能是完成Uu接口的物理层 协议，包括信道编码、速率匹配、交织、扩 频、调制和解调、解扩、解交织和信道解码 ，还包括基带信号和射频信号的相互转换（ A/D和D/A） 等等 Mobile Communication Theory 16 A/D和D/A），等等
VCDMA网络结构与接口 (2)无线网络控制器(RNC) RNC主要完成无线连接的建立和断开、 切换、宏分集合并和无线资源管理控制 等功能，分为如下3类： 无线网络子系统(RNS) 冬 系统信息管理：执行系统信息的广播与 Node B 系统接入的控制。 RNC Node B ?移动性管理：切换和RNC迁移等移动性 lub 十Iur 管理。 Node B ?无线资源管理与控制：宏分集合并、功 RNC 率控制、无线信道分配等无线资源的管 Node B RNS 理和控制功能。 通用陆地无线接入网(UTRAN) Mobile Communication Theory 17
WCDMA 网络结构与接口 (2) 无线网络控制器(RNC) RNC主要完成无线连接的建立和断开、 切换、宏分集合并和无线资源管理控制 等功能，分为如下3类： 系统信息管理：执行系统信息的广播与 系统接入的控制。 移动性管理：切换和RNC迁移等移动性 管理。 无线资源管理与控制：宏分集合并 功 无线资源管理与控制：宏分集合并、功 率控制、无线信道分配等无线资源的管 理和控制功能。 Mobile Communication Theory 17

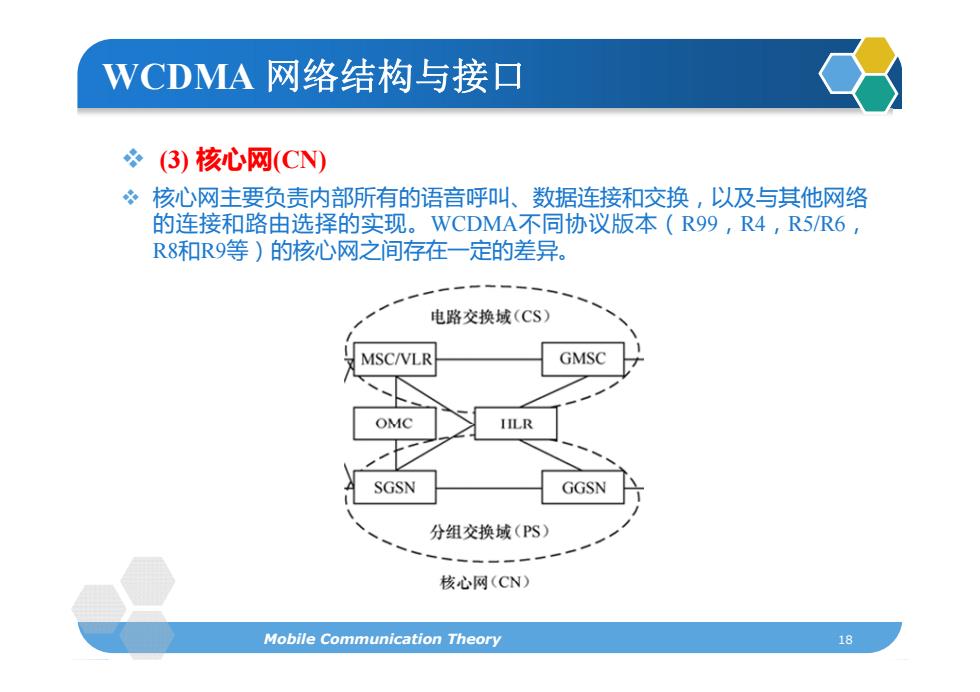

VCDMA网络结构与接口 冬3)核心网(CN 。核心网主要负责内部所有的语音呼叫、数据连接和交换，以及与其他网络 的连接和路由选择的实现。WCDMA不同协议版本(R99,R4,R5R6, R8和R9等)的核心网之间存在一定的差异。 电路交换域(CS) MSC/VLR GMSC OMC IILR SGSN GGSN 分组交换域(PS) 核心网(CN) Mobile Communication Theory 18
WCDMA 网络结构与接口 (3) 核心网(CN) 核心网主要负责内部所有的语音呼叫、数据连接和交换，以及与其他网络 以及与其他网络 的连接和路由选择的实现。WCDMA不同协议版本（R99，R4，R5/R6， R8和R9等）的核心网之间存在一定的差异。 Mobile Communication Theory 18
