光性超职出技术学院 Karamay Vocational Technical College 构造地质学 2.在地形图上标注目的层的各钻孔标高值 T 10 55○ 一地形等衡鲍”。斋贴孔位潭兰礼号 腰面示高 图3分析目的层层面高程变化的特点
构造地质学 2.在地形图上标注目的层的各钻孔标高值 图3 分析目的层层面高程变化的特点

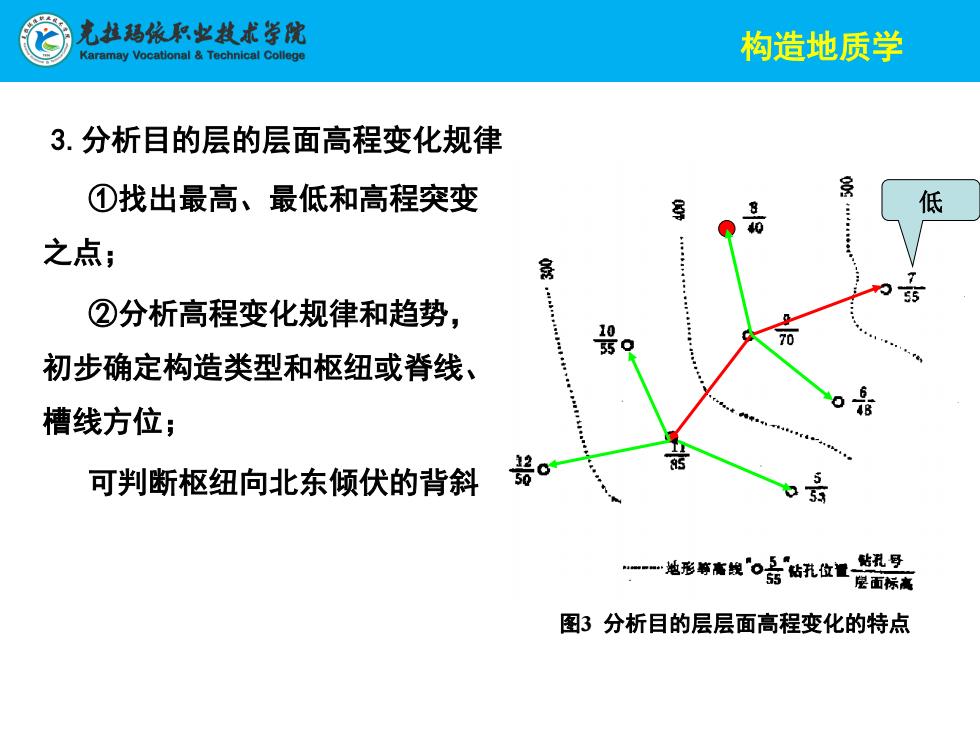

完丛超依职出技术学院 aramay Vocational Technical College 构造地质学 3.分析目的层的层面高程变化规律 ①找出最高、最低和高程突变 低 之点； 修 ②分析高程变化规律和趋势， 70 初步确定构造类型和枢纽或脊线、 槽线方位； 可判断枢纽向北东倾伏的背斜 055 一池形斯离提○会贴孔位置五号 岸面标离 图3分析目的层层面高程变化的特点
构造地质学 3.分析目的层的层面高程变化规律 ①找出最高、最低和高程突变 之点； ②分析高程变化规律和趋势， 初步确定构造类型和枢纽或脊线、 槽线方位； 可判断枢纽向北东倾伏的背斜。 低 图3 分析目的层层面高程变化的特点
