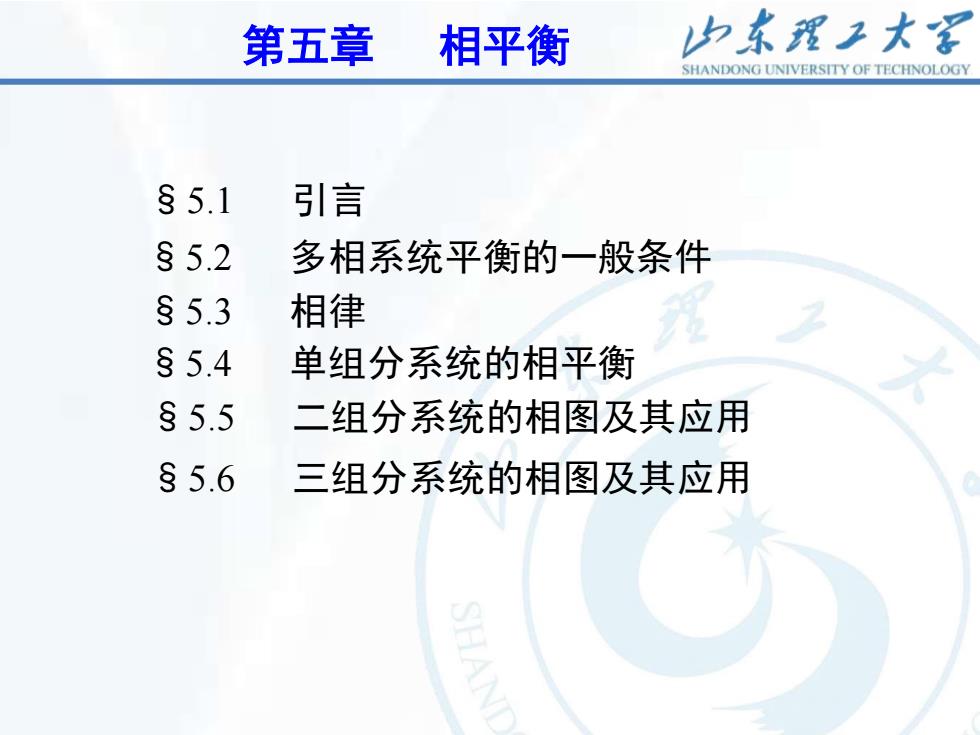

第五章 相平衡 力东理子大 SHANDONG UNIVERSITY OF TECHNOLOGY §5.1 引言 §5.2 多相系统平衡的一般条件 §5.3 相律 §5.4 单组分系统的相平衡衡 §5.5 二组分系统的相图及其应用 §5.6 三组分系统的相图及其应用
2 §5.1 引言 §5.2 多相系统平衡的一般条件 §5.3 相律 §5.4 单组分系统的相平衡 §5.5 二组分系统的相图及其应用 §5.6 三组分系统的相图及其应用 第五章 相平衡

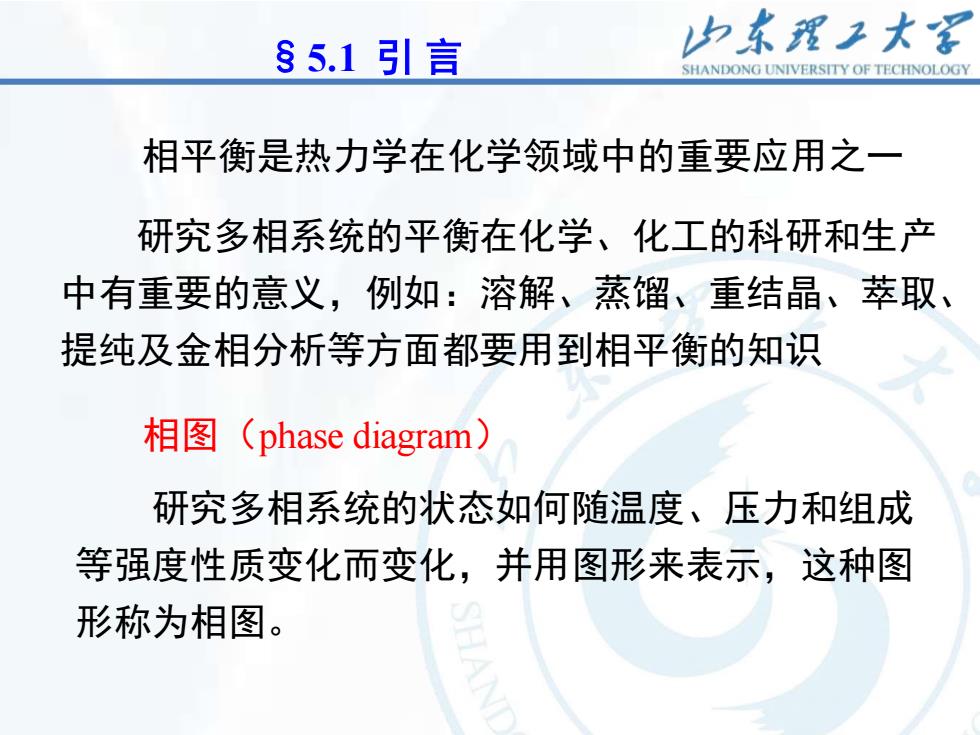

§5.1引言 归东理工大 SHANDONG UNIVERSITY OF TECHNOLOGY 相平衡是热力学在化学领域中的重要应用之一 研究多相系统的平衡在化学、化工的科研和生产 中有重要的意义，例如：溶解、蒸馏、重结晶、萃取、 提纯及金相分析等方面都要用到相平衡的知识 相图（phase diagram) 研究多相系统的状态如何随温度、压力和组成 等强度性质变化而变化，并用图形来表示，这种图 形称为相图
3 §5.1 引 言 相平衡是热力学在化学领域中的重要应用之一 相图（phase diagram） 研究多相系统的平衡在化学、化工的科研和生产 中有重要的意义，例如：溶解、蒸馏、重结晶、萃取、 提纯及金相分析等方面都要用到相平衡的知识 研究多相系统的状态如何随温度、压力和组成 等强度性质变化而变化，并用图形来表示，这种图 形称为相图

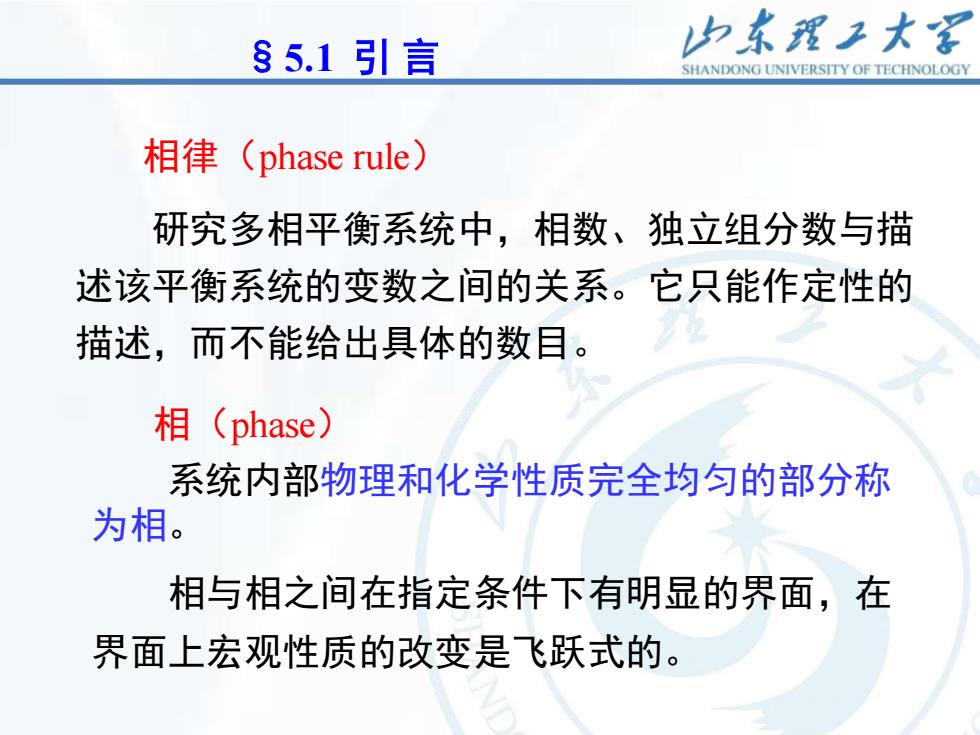

§5.1引言 归东理工大深 SHANDONG UNIVERSITY OF TECHNOLOGY 相律(phase rule) 研究多相平衡系统中，相数、独立组分数与描 述该平衡系统的变数之间的关系。它只能作定性的 描述，而不能给出具体的数目。 相(phase) 系统内部物理和化学性质完全均匀的部分称 为相。 相与相之间在指定条件下有明显的界面，在 界面上宏观性质的改变是飞跃式的
4 §5.1 引 言 相律（phase rule） 研究多相平衡系统中，相数、独立组分数与描 述该平衡系统的变数之间的关系。它只能作定性的 描述，而不能给出具体的数目。 相（phase） 系统内部物理和化学性质完全均匀的部分称 为相。 相与相之间在指定条件下有明显的界面，在 界面上宏观性质的改变是飞跃式的

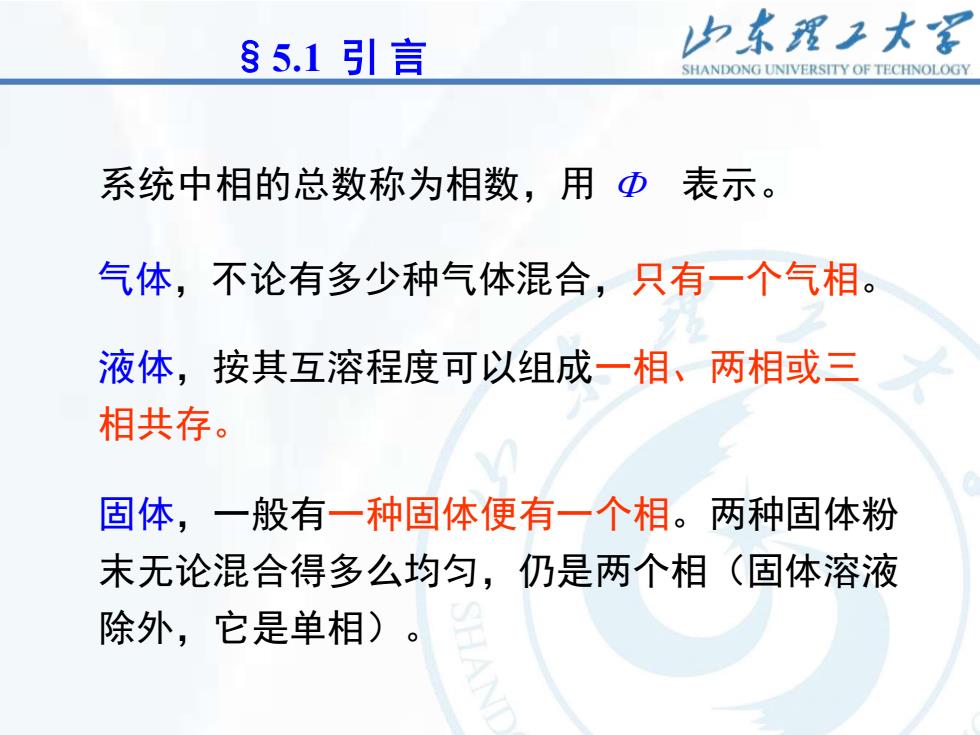

§5.1引言 归东理工大 SHANDONG UNIVERSITY OF TECHNOLOGY 系统中相的总数称为相数，用Φ 表示。 气体，不论有多少种气体混合，只有一个气相。 液体，按其互溶程度可以组成一相、两相或三 相共存。 固体，一般有一种固体便有一个相。两种固体粉 末无论混合得多么均匀，仍是两个相（固体溶液 除外，它是单相)
5 §5.1 引 言 系统中相的总数称为相数，用 表示。 气体，不论有多少种气体混合，只有一个气相。 液体，按其互溶程度可以组成一相、两相或三 相共存。 固体，一般有一种固体便有一个相。两种固体粉 末无论混合得多么均匀，仍是两个相（固体溶液 除外，它是单相）

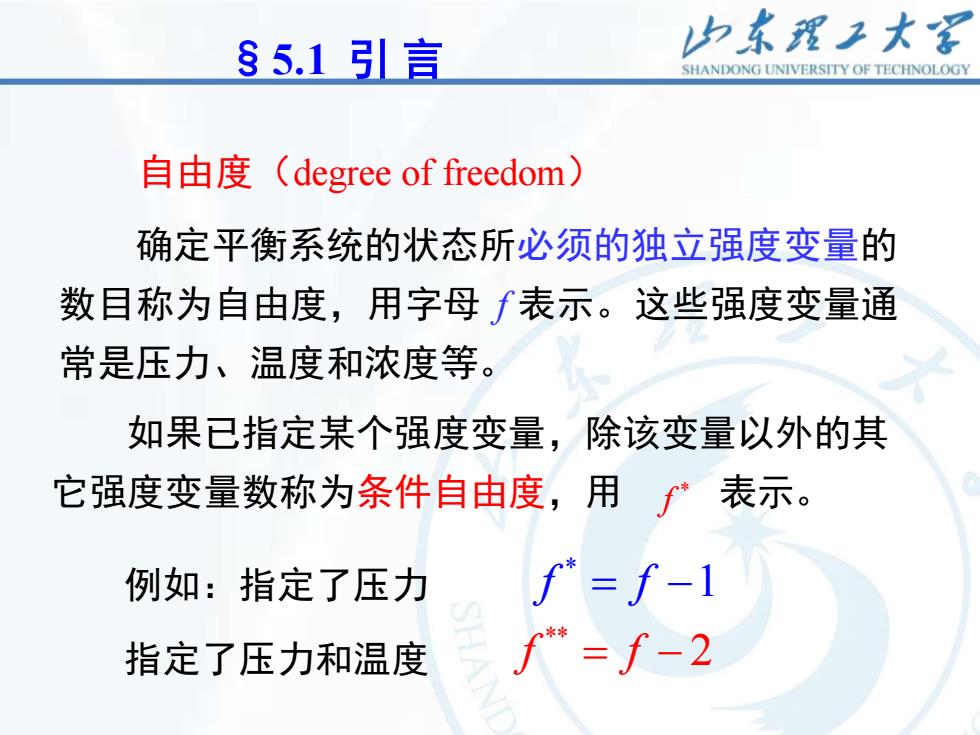

§5.1引言 力东理子大家 SHANDONG UNIVERSITY OF TECHNOLOGY 自由度(degree of freedom) 确定平衡系统的状态所必须的独立强度变量的 数目称为自由度，用字母f表示。这些强度变量通 常是压力、温度和浓度等。 如果已指定某个强度变量，除该变量以外的其 它强度变量数称为条件自由度，用表示。 例如：指定了压力 f=f-1 指定了压力和温度 f*=f-2
6 §5.1 引 言 自由度（degree of freedom） 如果已指定某个强度变量，除该变量以外的其 它强度变量数称为条件自由度，用 f * 表示。 * f f = −1 ** f f = − 2 确定平衡系统的状态所必须的独立强度变量的 数目称为自由度，用字母 f 表示。这些强度变量通 常是压力、温度和浓度等。 例如：指定了压力 指定了压力和温度
