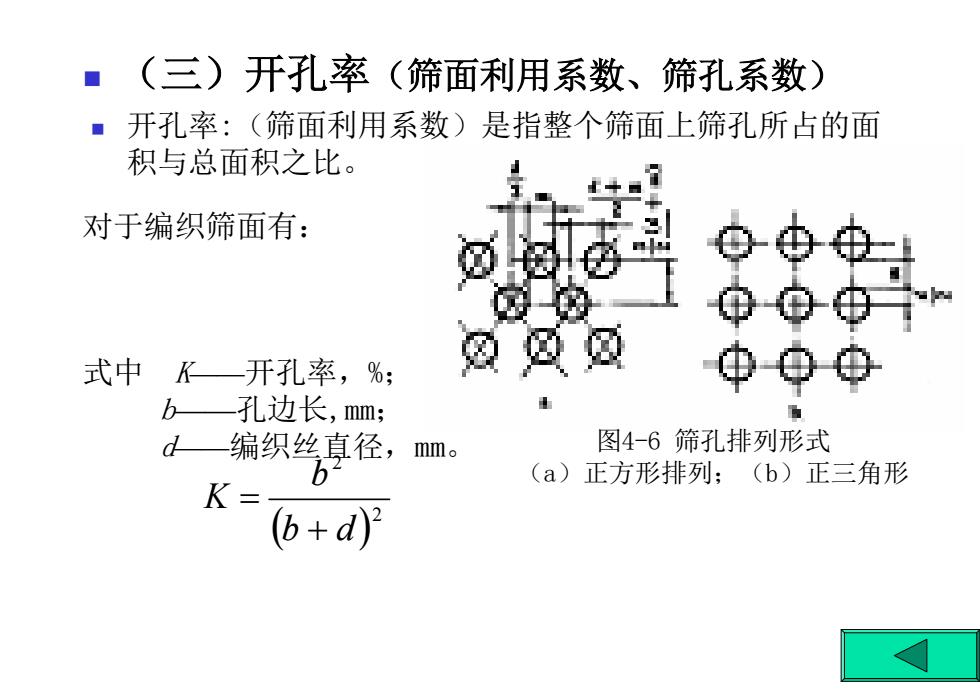

开孔率:（筛面利用系数）是指整个筛面上筛孔所占的面 积与总面积之比。 对于编织筛面有： 式中 K——开孔率，%； b——孔边长,mm； d——编织丝直径，mm。 图4-6 筛孔排列形式 （a）正方形排列；（b）正三角形 （三）开孔率（筛面利用系数、筛孔系数） ( )2 2 b d b K + =
开孔率:（筛面利用系数）是指整个筛面上筛孔所占的面 积与总面积之比。 对于编织筛面有： 式中 K——开孔率，%； b——孔边长,mm； d——编织丝直径，mm。 图4-6 筛孔排列形式 （a）正方形排列；（b）正三角形 （三）开孔率（筛面利用系数、筛孔系数） ( )2 2 b d b K + =
对于前者以编织面为例，直径为D的颗粒在筛面上通过筛 孔的可能性仅为 当D越接近孔尺寸b时（如图4-7所示）筛过的可能性越是 大幅度降低。一般可将超过筛孔0.8～1.0的粒度级称为难 筛颗粒。 当颗粒虽为筛下级别，但它与 筛面的相对运动速度达到一定 值以上时，则完全没有通过筛 孔的机会。 （四）物料穿过筛孔的概率 图4-7 颗粒通过筛孔的概率 ( )2 2 ( ) b d b D K + − =
对于前者以编织面为例，直径为D的颗粒在筛面上通过筛 孔的可能性仅为 当D越接近孔尺寸b时（如图4-7所示）筛过的可能性越是 大幅度降低。一般可将超过筛孔0.8～1.0的粒度级称为难 筛颗粒。 当颗粒虽为筛下级别，但它与 筛面的相对运动速度达到一定 值以上时，则完全没有通过筛 孔的机会。 （四）物料穿过筛孔的概率 图4-7 颗粒通过筛孔的概率 ( )2 2 ( ) b d b D K + − =

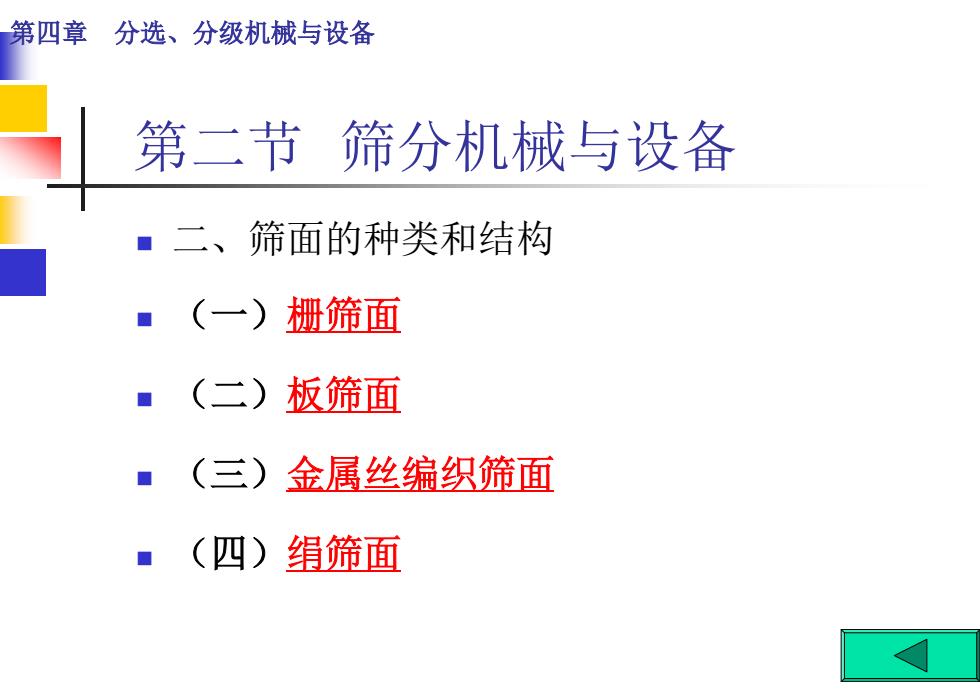

第四章 分选、分级机械与设备 第二节 筛分机械与设备 二、筛面的种类和结构 （一）栅筛面 （二）板筛面 （三）金属丝编织筛面 （四）绢筛面
第四章 分选、分级机械与设备 第二节 筛分机械与设备 二、筛面的种类和结构 （一）栅筛面 （二）板筛面 （三）金属丝编织筛面 （四）绢筛面

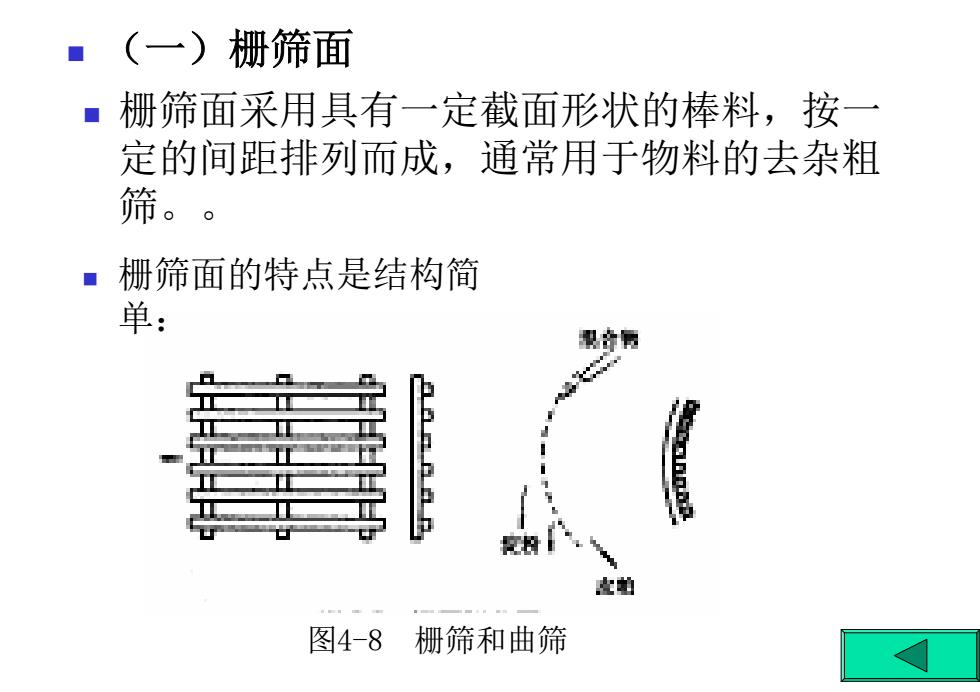

栅筛面采用具有一定截面形状的棒料，按一 定的间距排列而成，通常用于物料的去杂粗 筛。 （一）栅筛面 图4-8 栅筛和曲筛 栅筛面的特点是结构简 单：
栅筛面采用具有一定截面形状的棒料，按一 定的间距排列而成，通常用于物料的去杂粗 筛。 （一）栅筛面 图4-8 栅筛和曲筛 栅筛面的特点是结构简 单：

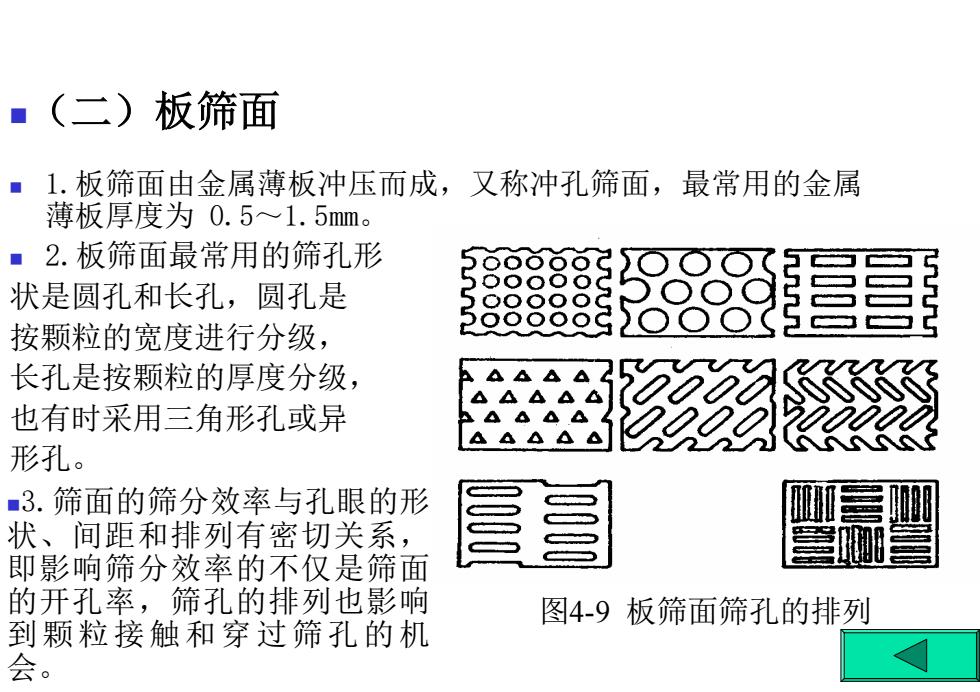

1.板筛面由金属薄板冲压而成，又称冲孔筛面，最常用的金属 薄板厚度为 0.5～1.5mm。 2.板筛面最常用的筛孔形 状是圆孔和长孔，圆孔是 按颗粒的宽度进行分级， 长孔是按颗粒的厚度分级， 也有时采用三角形孔或异 形孔。 （二）板筛面 图4-9 板筛面筛孔的排列 3.筛面的筛分效率与孔眼的形 状、间距和排列有密切关系， 即影响筛分效率的不仅是筛面 的开孔率，筛孔的排列也影响 到颗粒接触和穿过筛孔的机 会
1.板筛面由金属薄板冲压而成，又称冲孔筛面，最常用的金属 薄板厚度为 0.5～1.5mm。 2.板筛面最常用的筛孔形 状是圆孔和长孔，圆孔是 按颗粒的宽度进行分级， 长孔是按颗粒的厚度分级， 也有时采用三角形孔或异 形孔。 （二）板筛面 图4-9 板筛面筛孔的排列 3.筛面的筛分效率与孔眼的形 状、间距和排列有密切关系， 即影响筛分效率的不仅是筛面 的开孔率，筛孔的排列也影响 到颗粒接触和穿过筛孔的机 会
