第四章 分选、分级机械与设备 第一节 概述 8. 按物料的其他性质分级 按物料的其他性质分级是指采用某些与物 料的品质指标有关联的物理方法检测物料的内 部品质并进行物料的分选、分级。如采用嗅觉 传感器检测物料的味道；采用计算机视觉系统 检测物料的纹理、灰度等
第四章 分选、分级机械与设备 第一节 概述 8. 按物料的其他性质分级 按物料的其他性质分级是指采用某些与物 料的品质指标有关联的物理方法检测物料的内 部品质并进行物料的分选、分级。如采用嗅觉 传感器检测物料的味道；采用计算机视觉系统 检测物料的纹理、灰度等

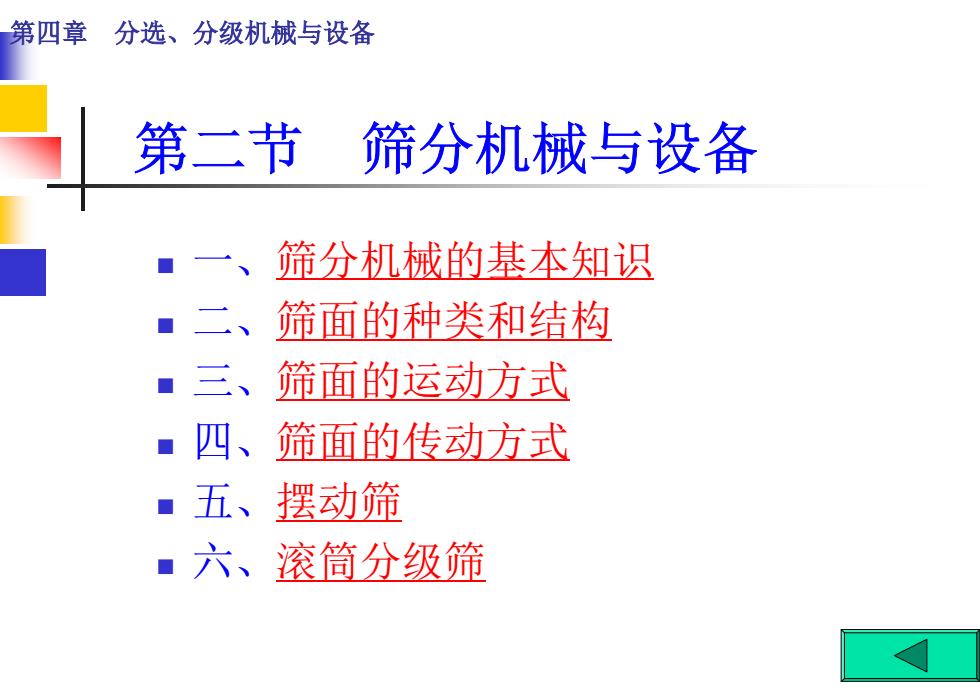

第四章 分选、分级机械与设备 第二节 筛分机械与设备 一、筛分机械的基本知识 二、筛面的种类和结构 三、筛面的运动方式 四、筛面的传动方式 五、摆动筛 六、滚筒分级筛
第四章 分选、分级机械与设备 第二节 筛分机械与设备 一、筛分机械的基本知识 二、筛面的种类和结构 三、筛面的运动方式 四、筛面的传动方式 五、摆动筛 六、滚筒分级筛
第四章 分选、分级机械与设备 第二节 筛分机械与设备 一、筛分机械的基本知识 （一）筛分效率 （二）筛面组合 （三）开孔率 （四）物料穿过筛孔的概率
第四章 分选、分级机械与设备 第二节 筛分机械与设备 一、筛分机械的基本知识 （一）筛分效率 （二）筛面组合 （三）开孔率 （四）物料穿过筛孔的概率
第四章 分选、分级机械与设备 第二节 筛分机械与设备 一、筛分机械的基本知识 筛分是将粉粒料通过一层或数层带孔的筛面，使物料按宽 度或厚度分成若干个粒度级别的过程每一层筛面都可以将 物料分成筛过物（也叫筛下物）和筛余物（也叫筛上物） 两部分 （一）筛分效率 η——筛分效率， %；G——筛分物料总量，kg； G’——筛过物料总量，kg； x——可筛过物的质量百分比， % 。 G x G ⋅ ′ η =
第四章 分选、分级机械与设备 第二节 筛分机械与设备 一、筛分机械的基本知识 筛分是将粉粒料通过一层或数层带孔的筛面，使物料按宽 度或厚度分成若干个粒度级别的过程每一层筛面都可以将 物料分成筛过物（也叫筛下物）和筛余物（也叫筛上物） 两部分 （一）筛分效率 η——筛分效率， %；G——筛分物料总量，kg； G’——筛过物料总量，kg； x——可筛过物的质量百分比， % 。 G x G ⋅ ′ η =

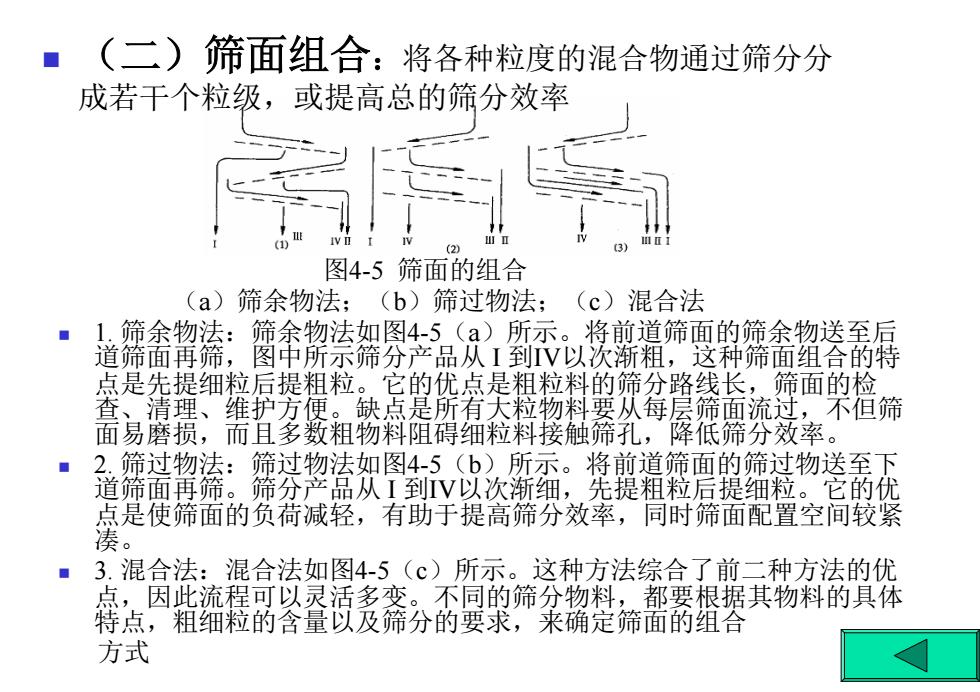

图4-5 筛面的组合 （a）筛余物法；（b）筛过物法；（c）混合法 1. 筛余物法：筛余物法如图4-5（a）所示。将前道筛面的筛余物送至后 道筛面再筛，图中所示筛分产品从 I 到IV以次渐粗，这种筛面组合的特 点是先提细粒后提粗粒。它的优点是粗粒料的筛分路线长，筛面的检 查、清理、维护方便。缺点是所有大粒物料要从每层筛面流过，不但筛 面易磨损，而且多数粗物料阻碍细粒料接触筛孔，降低筛分效率。 2. 筛过物法：筛过物法如图4-5（b）所示。将前道筛面的筛过物送至下 道筛面再筛。筛分产品从 I 到IV以次渐细，先提粗粒后提细粒。它的优 点是使筛面的负荷减轻，有助于提高筛分效率，同时筛面配置空间较紧 凑。 3. 混合法：混合法如图4-5（c）所示。这种方法综合了前二种方法的优 点，因此流程可以灵活多变。不同的筛分物料，都要根据其物料的具体 特点，粗细粒的含量以及筛分的要求，来确定筛面的组合 方式 （二）筛面组合：将各种粒度的混合物通过筛分分 成若干个粒级，或提高总的筛分效率
图4-5 筛面的组合 （a）筛余物法；（b）筛过物法；（c）混合法 1. 筛余物法：筛余物法如图4-5（a）所示。将前道筛面的筛余物送至后 道筛面再筛，图中所示筛分产品从 I 到IV以次渐粗，这种筛面组合的特 点是先提细粒后提粗粒。它的优点是粗粒料的筛分路线长，筛面的检 查、清理、维护方便。缺点是所有大粒物料要从每层筛面流过，不但筛 面易磨损，而且多数粗物料阻碍细粒料接触筛孔，降低筛分效率。 2. 筛过物法：筛过物法如图4-5（b）所示。将前道筛面的筛过物送至下 道筛面再筛。筛分产品从 I 到IV以次渐细，先提粗粒后提细粒。它的优 点是使筛面的负荷减轻，有助于提高筛分效率，同时筛面配置空间较紧 凑。 3. 混合法：混合法如图4-5（c）所示。这种方法综合了前二种方法的优 点，因此流程可以灵活多变。不同的筛分物料，都要根据其物料的具体 特点，粗细粒的含量以及筛分的要求，来确定筛面的组合 方式 （二）筛面组合：将各种粒度的混合物通过筛分分 成若干个粒级，或提高总的筛分效率
