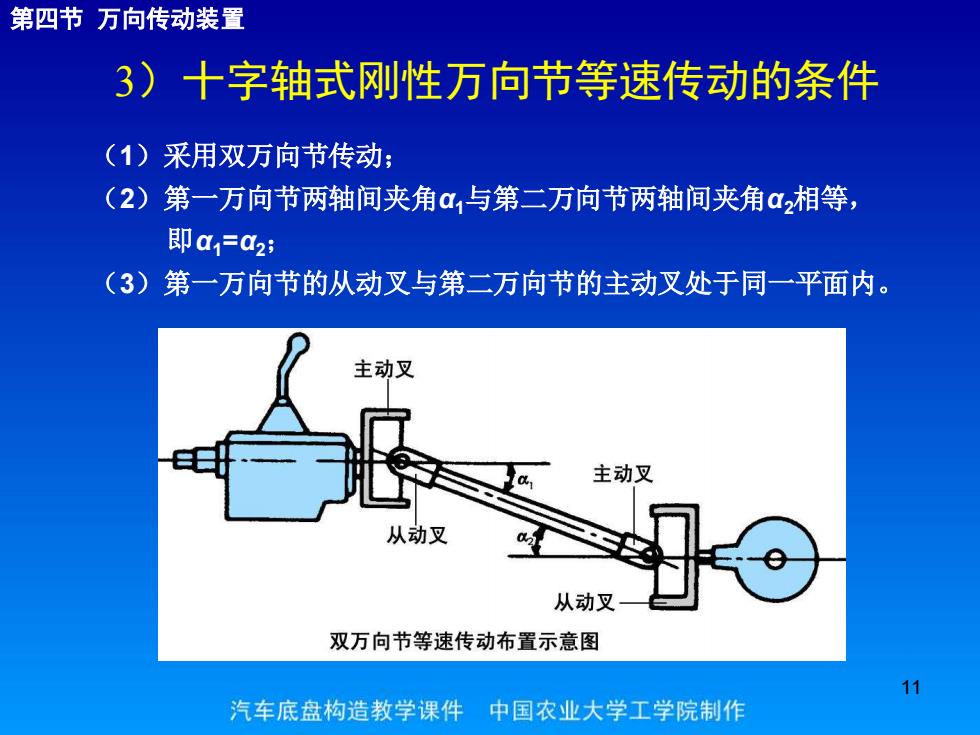

第四节万向传动装置 3)十字轴式刚性万向节等速传动的条件 (1)采用双万向节传动： (2)第一万向节两轴间夹角a1与第二万向节两轴间夹角a相等， 即a1=a2; (3)第一万向节的从动叉与第二万向节的主动叉处于同一平面内。 主动叉 主动叉 从动叉 从动叉 双万向节等速传动布置示意图 1 汽车底盘构造教学课件中国农业大学工学院制作
11 （1）采用双万向节传动； （2）第一万向节两轴间夹角α1与第二万向节两轴间夹角α2相等， 即α1=α2； （3）第一万向节的从动叉与第二万向节的主动叉处于同一平面内。 第四节 万向传动装置 3）十字轴式刚性万向节等速传动的条件

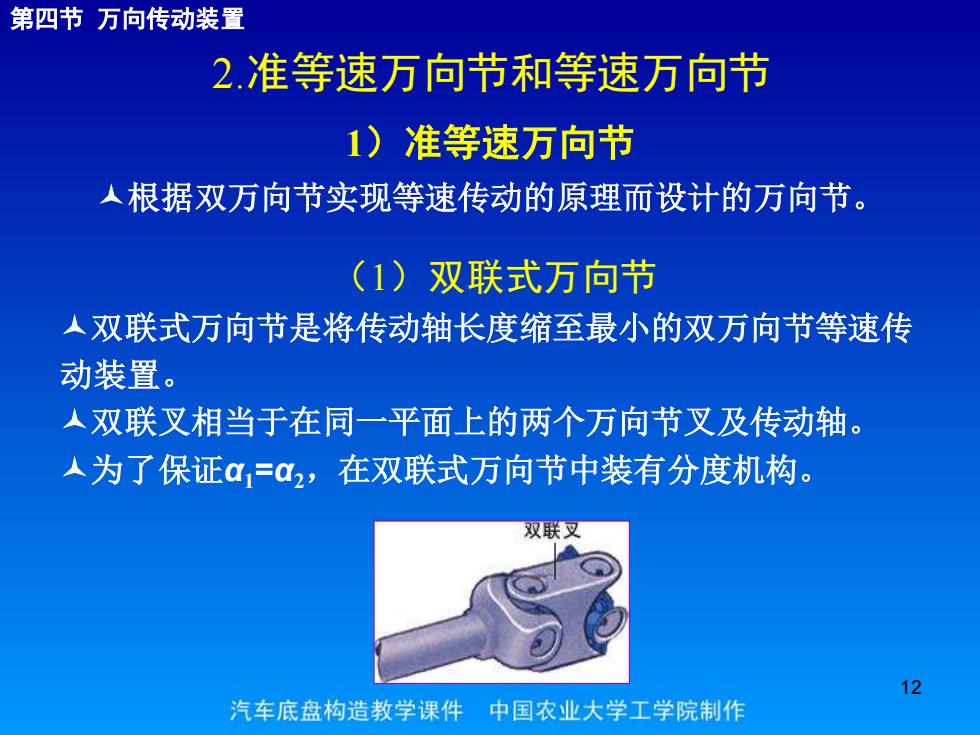

第四节万向传动装置 2,准等速万向节和等速万向节 1)准等速万向节 人根据双万向节实现等速传动的原理而设计的万向节。 (1)双联式万向节 人双联式万向节是将传动轴长度缩至最小的双万向节等速传 动装置。 人双联叉相当于在同一平面上的两个万向节叉及传动轴。 人为了保证a=a2,在双联式万向节中装有分度机构。 双联叉 12 汽车底盘构造教学课件中国农业大学工学院制作
12 2.准等速万向节和等速万向节 1）准等速万向节 根据双万向节实现等速传动的原理而设计的万向节。 （1）双联式万向节 双联式万向节是将传动轴长度缩至最小的双万向节等速传 动装置。 双联叉相当于在同一平面上的两个万向节叉及传动轴。 为了保证α1=α2，在双联式万向节中装有分度机构。 第四节 万向传动装置
