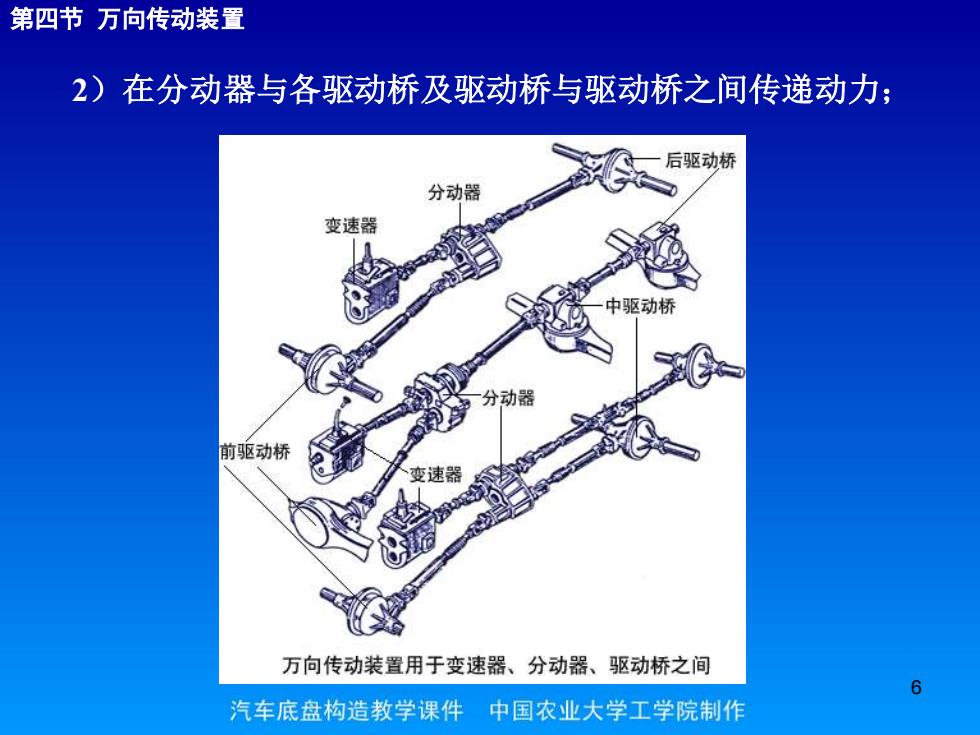

第四节万向传动装置 2)在分动器与各驱动桥及驱动桥与驱动桥之间传递动力； 后驱动桥 分动器 变速器 中驱动桥 分动 前驱动桥 万向传动装置用于变速器、分动器、驱动桥之间 6 汽车底盘构造教学课件中国农业大学工学院制作
6 第四节 万向传动装置 2）在分动器与各驱动桥及驱动桥与驱动桥之间传递动力；

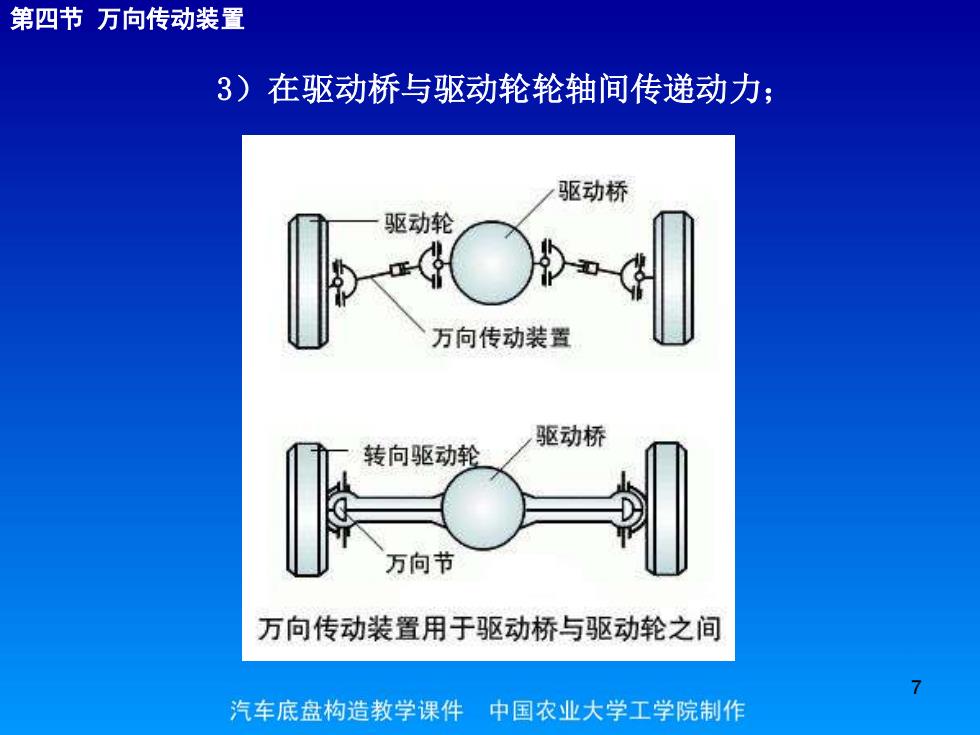

第四节万向传动装置 3)在驱动桥与驱动轮轮轴间传递动力； 驱动桥 驱动轮 万向传动装置 驱动桥 转向驱动轮 万向节 万向传动装置用于驱动桥与驱动轮之间 7 汽车底盘构造教学课件 中国农业大学工学院制作
7 3）在驱动桥与驱动轮轮轴间传递动力； 第四节 万向传动装置

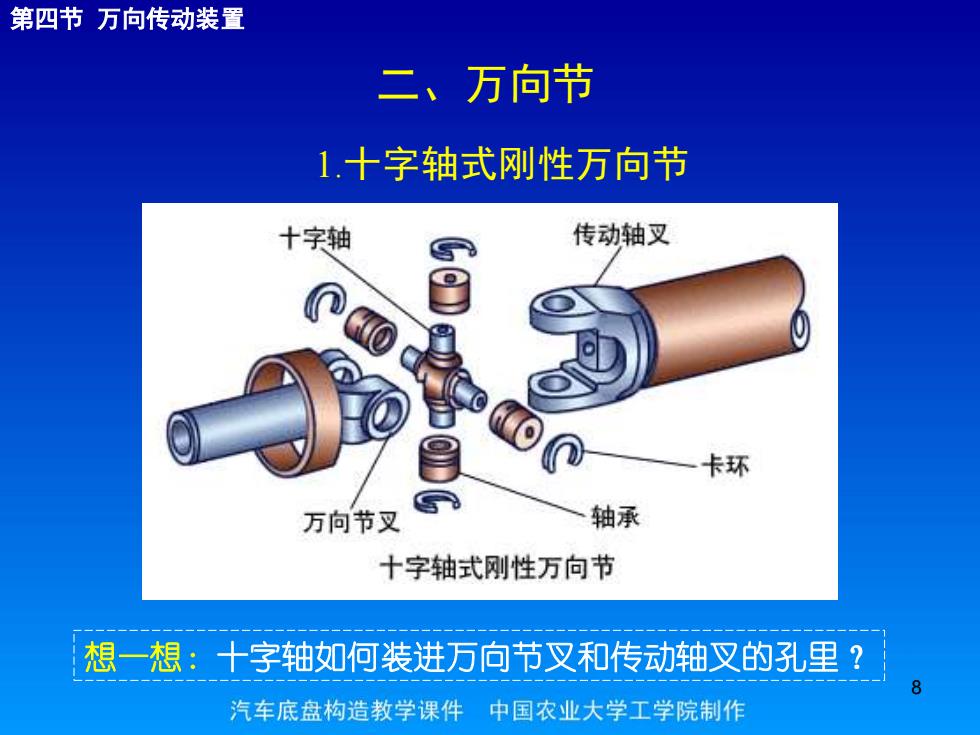

第四节万向传动装置 二、万向节 1十字轴式刚性万向节 十字轴 传动轴叉 卡环 万向节叉 轴承 十字轴式刚性万向节 想一想：十字轴如何装进万向节叉和传动轴叉的孔里？ 8 汽车底盘构造教学课件中国农业大学工学院制作
8 想一想：十字轴如何装进万向节叉和传动轴叉的孔里？ 第四节 万向传动装置 1.十字轴式刚性万向节 二、万向节
第四节万向传动装置 1)万向节的构造及润滑 油封座 滑脂嘴 油封 油封挡盘 油道 十字轴润滑油道及密封装置 9 汽车底盘构造教学课件中国农业大学工学院制作
9 第四节 万向传动装置 1）万向节的构造及润滑

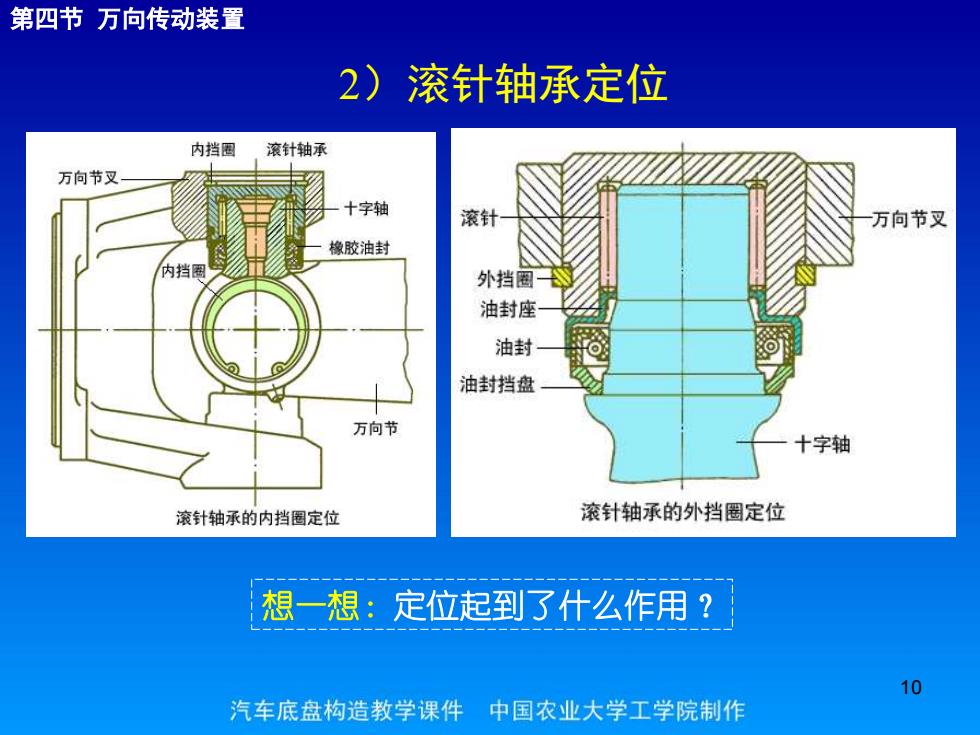

第四节万向传动装置 2)滚针轴承定位 内挡圈 滚针轴承 万向节叉- 十字轴 滚针 万向节叉 橡胶油封 内挡 外挡圈一 油封座 油封 油封挡盘 万向节 十字轴 滚针轴承的内挡圈定位 滚针轴承的外挡圈定位 想一想：定位起到了什么作用？ 10 汽车底盘构造教学课件 中国农业大学工学院制作
10 想一想：定位起到了什么作用？ 第四节 万向传动装置 2）滚针轴承定位
