1.1电路和电路模型 四、电路理论基础 1、研究对象：电路模型 (简称电路) 建模 分析 实际电路 电路模型 电路行为 实现 综合 专业学科 电路理论 2、主要研究内容 电路基本理论 电路计算方法 电工实验技能
1.1 电路和电路模型 四、电路理论基础 1、 研究对象：电路模型（简称电路） 2、主要研究内容 电路基本理论 电路计算方法 电工实验技能 电路模型 电路行为 分析 综合 电路理论 实际电路 建模 实现 专业学科

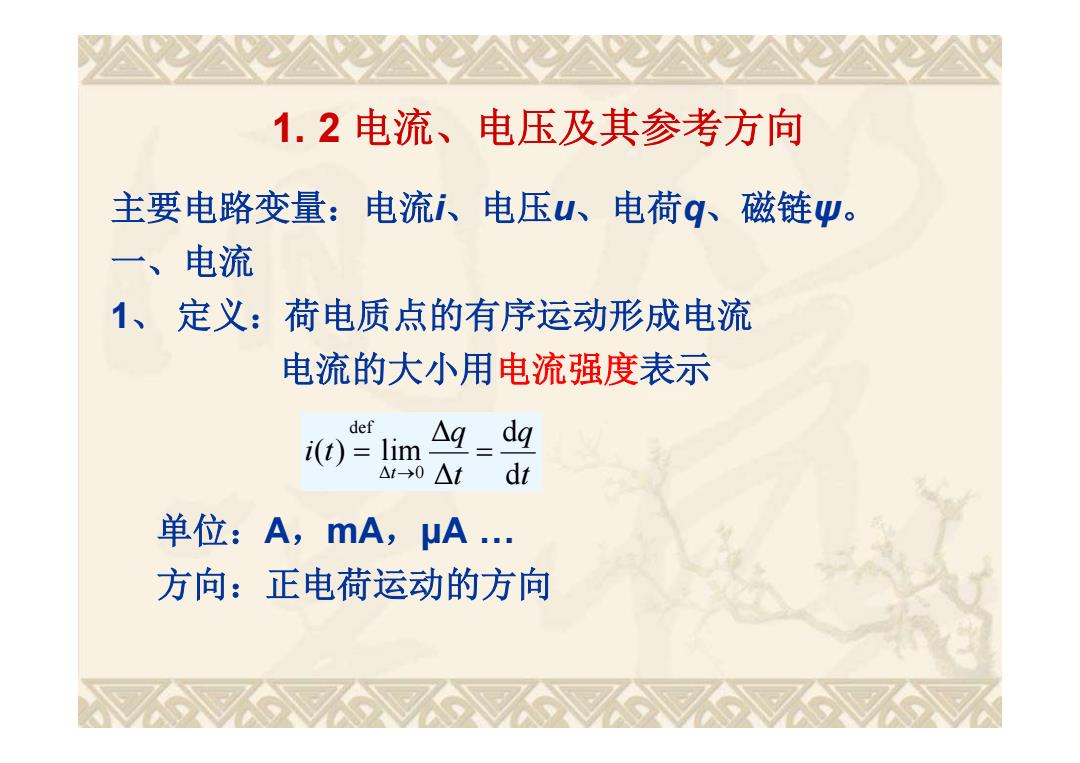

1.2电流、电压及其参考方向 主要电路变量：电流i、电压山、电荷q、磁链ψ。 一、电流 1、定义：荷电质点的有序运动形成电流 电流的大小用电流强度表示 def i(t)=lim △q- dq △t→0 △t _dt 单位：A,mA,μA 方向：正电荷运动的方向
主要电路变量：电流i、电压u、电荷q、磁链ψ。 一、电流 1、 定义：荷电质点的有序运动形成电流 电流的大小用电流强度表示 单位：A，mA，μA … 方向：正电荷运动的方向 1. 2 电流、电压及其参考方向 t q t q i t t d d Δ Δ ( ) lim Δ 0 def t q t q i t t d d Δ Δ ( ) lim Δ 0 def
1.2电流、电压及其参考方向 电流的（实际）方向： 元件（导线）中电流流动的实际方向有时很难判断： (a)复杂电路 (b)交变电流电路 电流实际与箭头方向相同 i=I sinωt 电流实际与箭头方向相反 2、电流的参考方向： 为分析方便，人为任意假定一个方向为电流的参考方向
1.2 电流、电压及其参考方向 元件(导线)中电流流动的实际方向有时很难判断: 电流的（实际）方向： (a) 复杂电路 ？ (b) 交变电流电路 i i I t m sin i 0 t T/2 T 电流实际与箭头方向相同 电流实际与箭头方向相反 2、电流的参考方向： 为分析方便，人为任意假定一个方向为电流的参考方向

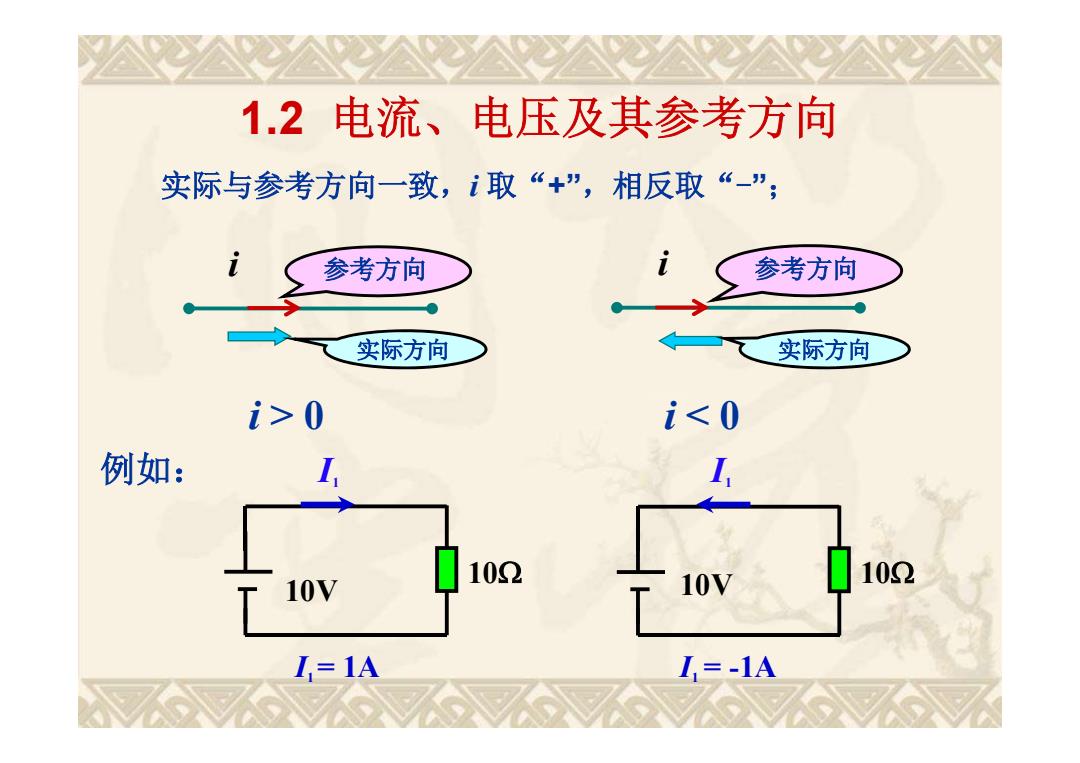

1.2电流、电压及其参考方向 实际与参考方向一致，i取“+”，相反取“-”； 参考方向 参考方向 实际方向 实际方向 i>0 i<0 例如： 10V 102 10V 102 L1=1A I=-1A
1.2 电流、电压及其参考方向 i > 0 i < 0 实际与参考方向一致，i 取“+”，相反取“-” ； i 实际方向 参考方向 i 实际方向 参考方向 例如： I1 = 1A 10V 10 I1 I1 = -1A 10V 10 I1

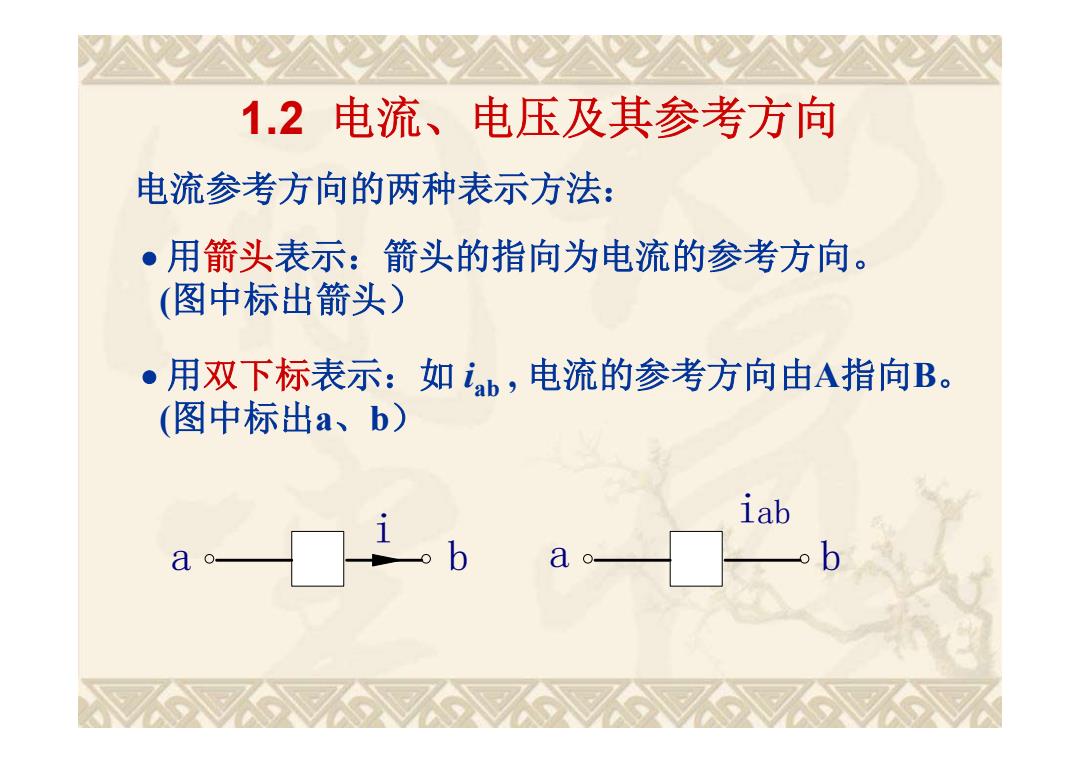

1.2电流、电压及其参考方向 电流参考方向的两种表示方法： 。用箭头表示：箭头的指向为电流的参考方向。 (图中标出箭头) 用双下标表示：如ib,电流的参考方向由A指向B。 (图中标出a、b) iab a a
1.2 电流、电压及其参考方向 电流参考方向的两种表示方法： 用箭头表示：箭头的指向为电流的参考方向。 (图中标出箭头） 用双下标表示：如 iab , 电流的参考方向由A指向B。 (图中标出a、b） a b i a b iab
