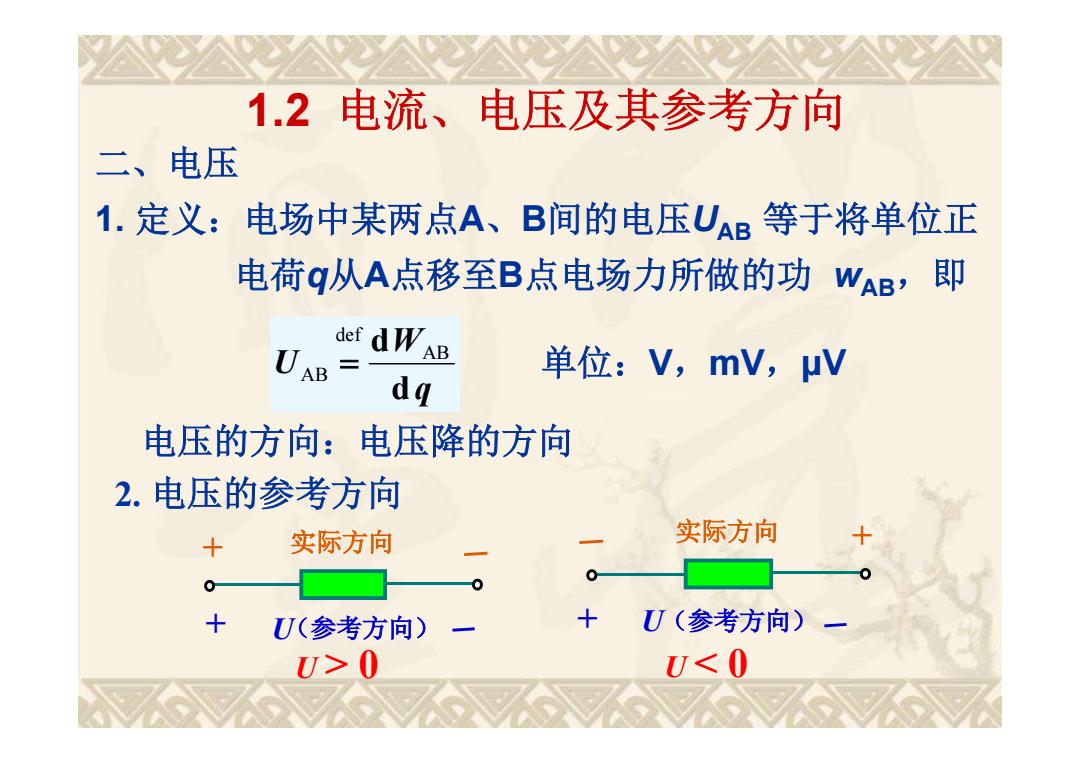

1.2电流、电压及其参考方向 二、电压 1.定义：电场中某两点A、B间的电压UAB等于将单位正 电荷q从A点移至B点电场力所做的功WAB,即 U def dWAB AB 单位：V,mV,V dq 电压的方向：电压降的方向 2.电压的参考方向 实际方向 十 实际方向 0 + U(参考方向) X U(参考方向) >0 U<0
1.2 电流、电压及其参考方向 二、电压 1. 定义：电场中某两点A、B间的电压UAB 等于将单位正 电荷q从A点移至B点电场力所做的功 wAB，即 q W U d d AB def AB q W U d d AB def AB 单位：V，mV，μV 2. 电压的参考方向 + 实际方向 实际方向 + + U（参考方向） + U（参考方向） U > 0 U < 0 电压的方向：电压降的方向
1.2电流、电压及其参考方向 3.电压参考方向的表示方式： ()用正负极性表示：由正极指向负极为电压降的方向 (2)用箭头表示：箭头指向为电压降的参考方向 U 3)用双下标表示：如UAB表示由A指向B的方向为电压降 UAB B
1.2 电流、电压及其参考方向 3. 电压参考方向的表示方式： (2) 用箭头表示：箭头指向为电压降的参考方向 + U (1) 用正负极性表示：由正极指向负极为电压降的方向 U (3)用双下标表示：如 UAB 表示由A指向B的方向为电压降 A B UAB

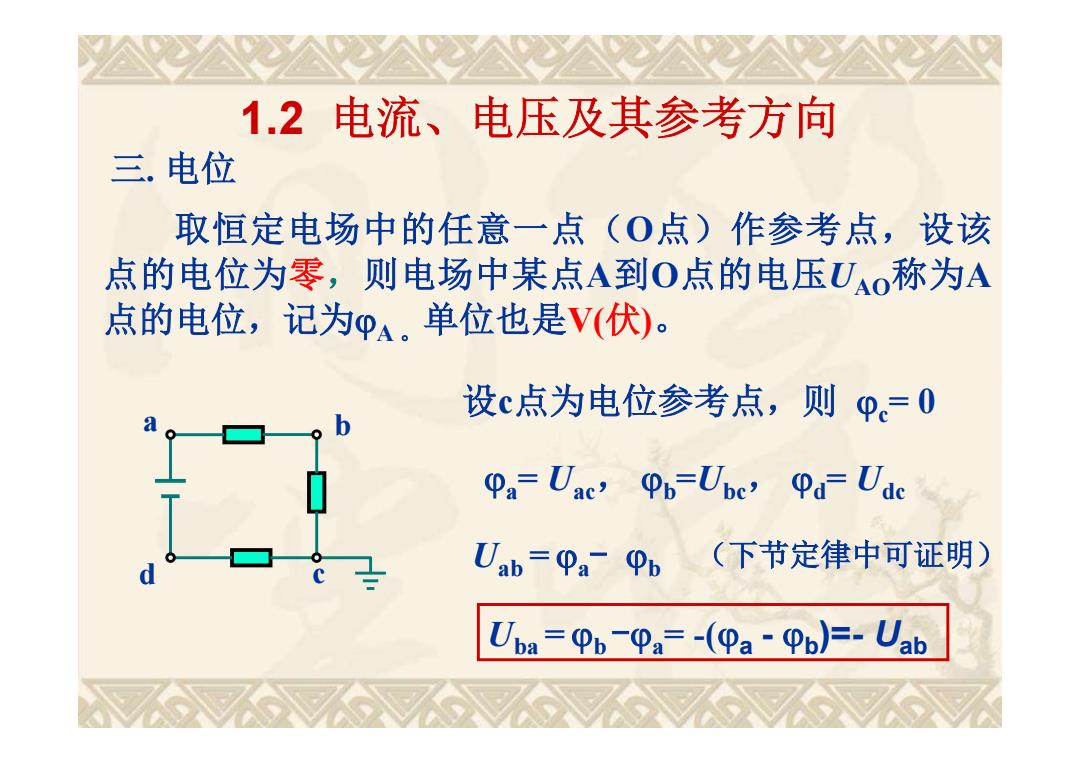

1.2电流、电压及其参考方向 三.电位 取恒定电场中的任意一点(O点)作参考点，设该 点的电位为零，则电场中某点A到O点的电压UO称为A 点的电位，记为pA。单位也是V(伏)。 设c点为电位参考点，则φ=0 Pa=Uac'Pp=Ube?Pd=Ude Uab=Pa Pp (下节定律中可证明) Upa=Pp-Pa=-(Pa-Pp)=-Uab
1.2 电流、电压及其参考方向 三. 电位 取恒定电场中的任意一点（O点）作参考点，设该 点的电位为零，则电场中某点A到O点的电压UAO称为A 点的电位，记为A 。单位也是V(伏)。 a b d c 设c点为电位参考点，则 c= 0 a= Uac， b =Ubc， d= Udc Uab = a - b Uba = b -a= -(a - b )=- Uab （下节定律中可证明）

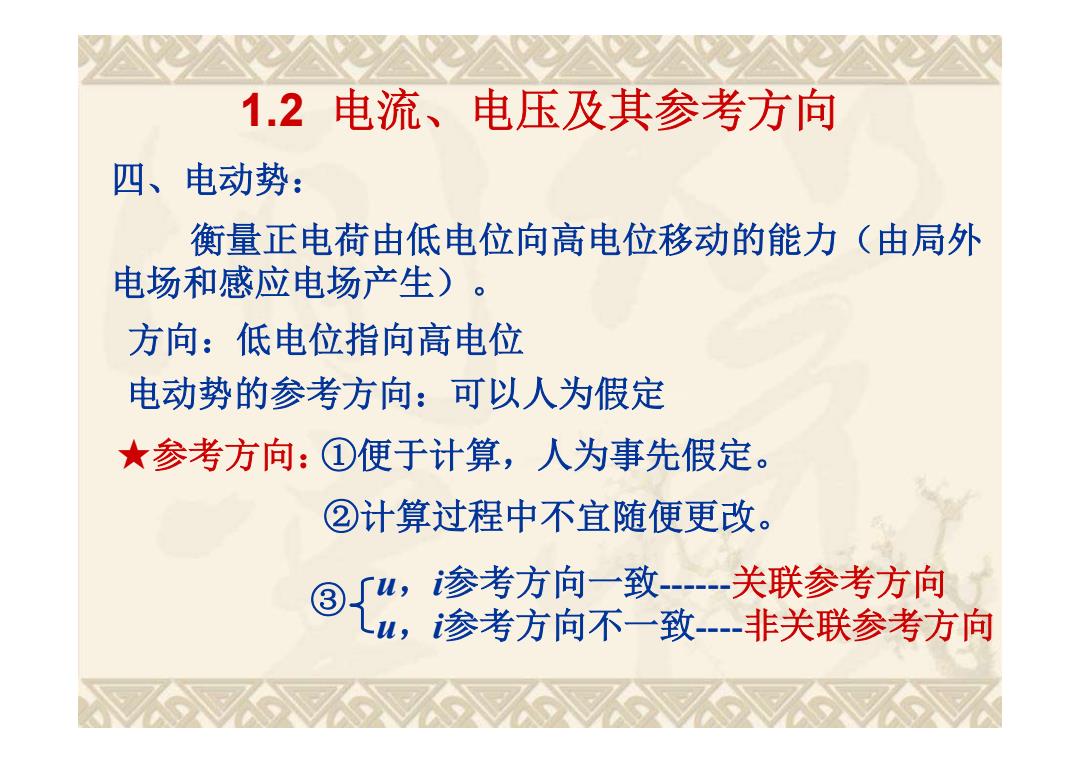

1.2电流、电压及其参考方向 四、电动势： 衡量正电荷由低电位向高电位移动的能力（由局外 电场和感应电场产生) 方向：低电位指向高电位 电动势的参考方向：可以人为假定 ★参考方向：①便于计算，人为事先假定。 ②计算过程中不宜随便更改。 参考方向一致-关联参考方向 参考方向不一致非关联参考方向
1.2 电流、电压及其参考方向 四、电动势： 衡量正电荷由低电位向高电位移动的能力（由局外 电场和感应电场产生）。 方向：低电位指向高电位 电动势的参考方向：可以人为假定 u，i参考方向一致------关联参考方向 u，i参考方向不一致----非关联参考方向 ★参考方向：①便于计算，人为事先假定。 ②计算过程中不宜随便更改。 ③

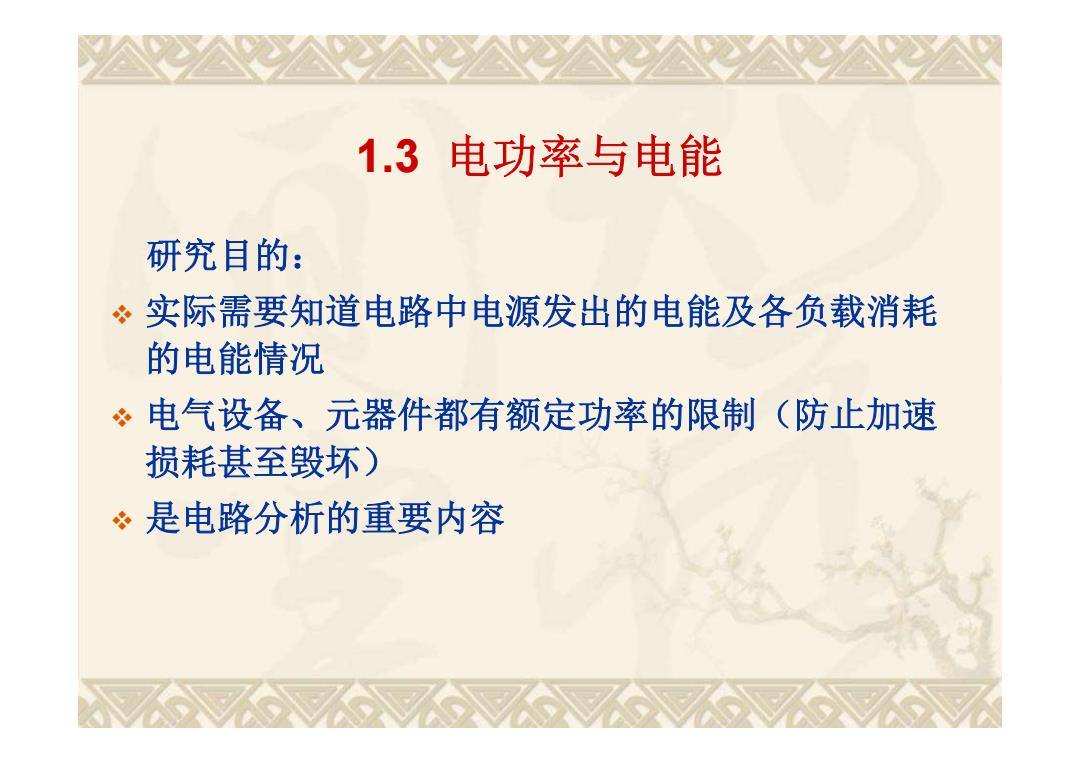

1.3电功率与电能 研究目的： ~实际需要知道电路中电源发出的电能及各负载消耗 的电能情况 ÷电气设备、元器件都有额定功率的限制（防止加速 损耗甚至毁坏) 是电路分析的重要内容
1.3 电功率与电能 研究目的： 实际需要知道电路中电源发出的电能及各负载消耗 的电能情况 电气设备、元器件都有额定功率的限制（防止加速 损耗甚至毁坏） 是电路分析的重要内容
