第五章含运算放大器 的电阻电路分析 ·重点 (1) 理想运算放大器的外部特性； (2)含理想运算放大器的电阻电路分析； (3)熟悉一些典型的电路；
第五章 含运算放大器 的电阻电路分析 重点 （1）理想运算放大器的外部特性； （2）含理想运算放大器的电阻电路分析； （3）熟悉一些典型的电路；
基本要求： 含有运算放大器电阻电路结点电压方程的列写。 难点： 电阻电路结点电压方程的列写
基本要求： 含有运算放大器电阻电路结点电压方程的列写。 难 点： 电阻电路结点电压方程的列写

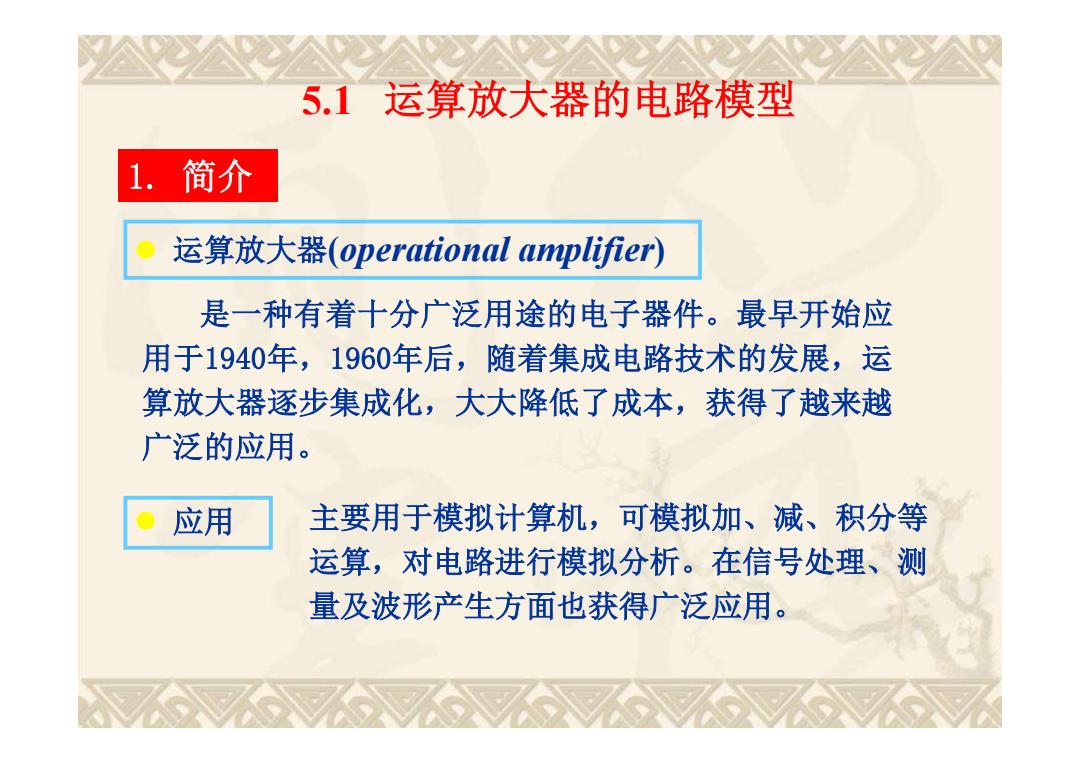

5.1运算放大器的电路模型 1.简介 ● 运算放大器(operational amplifier) 是一种有着十分广泛用途的电子器件。最早开始应 用于1940年，1960年后，随着集成电路技术的发展，运 算放大器逐步集成化，大大降低了成本，获得了越来越 广泛的应用。 应用 主要用于模拟计算机，可模拟加、减、积分等 运算，对电路进行模拟分析。在信号处理、测 量及波形产生方面也获得广泛应用
运算放大器(operational amplifier) 是一种有着十分广泛用途的电子器件。最早开始应 用于1940年，1960年后，随着集成电路技术的发展，运 算放大器逐步集成化，大大降低了成本，获得了越来越 广泛的应用。 5.1 运算放大器的电路模型 1. 简介 应用 主要用于模拟计算机，可模拟加、减、积分等 运算，对电路进行模拟分析。在信号处理、测 量及波形产生方面也获得广泛应用
电路 中间级 输入端 入级 用以电 压放大 输出级 输出端 偏置 电路 +15V ·符号 单向放大 8个管脚： 2: 反相输入端 3:同相输入端 6 4、7：电源端 6:输出端 1、5:外接调零电位器 8:空脚 15V
电路 输 入 级 偏置 电路 中间级 用以电 压放大 输 出 级 输入端 输出端 符号 7 6 4 5 3 2 1 +15V －15V 8个管脚： 2：反相输入端 3：同相输入端 4、7：电源端 6：输出端 1、5：外接调零电位器 8：空脚 单 向 放 大
电路符号 在电路符号图中一般不画出直流电 源端，而只有a,b,0三端和接地端。 a 0 a: 反向输入端，输入电压山 b:同向输入端，输入电压 + + 0 输出端，输出电压W。 公共端（接地端） A:开环电压放大倍数，可达 十几万倍 其中参考方向如图所示，每一点均为对地的电压，在接 地端未画出时尤须注意
+ _ _ + u+ u - + _uo a o + _ud _+ A + b 电路符号 a： 反向输入端，输入电压 u － b：同向输入端，输入电压 u+ o： 输出端, 输出电压 uo 在电路符号图中一般不画出直流电 源端，而只有a,b,o三端和接地端。 其中参考方向如图所示，每一点均为对地的电压 ，在接 地端未画出时尤须注意。 A：开环电压放大倍数，可达 十几万倍 : 公共端(接地端)
