1.1电路和电路模型 2.电路元件： 组成电路模型的基本单元 理想化的元件 每种元件只表示一种电磁特性（山i,u-q,ψ..)。 实际电路→电路模型： 先将实际电路中各电器件用其模型表示（表示成相应电路元 件或其组合)，然后各元件之间用理想导线相联
1.1 电路和电路模型 2．电路元件： 组成电路模型的基本单元 理想化的元件 每种元件只表示一种电磁特性（u-i,u-q,i-ψ…）。 实际电路 → 电路模型： 先将实际电路中各电器件用其模型表示（表示成相应电路元 件或其组合），然后各元件之间用理想导线相联
1.1电路和电路模型 电路模型是实际电路的等效，近似反映实际电路本质特征 但是，当工作条件不同，或者精度要求不同的时候，相同 的实际电路可能会有不同的电路模型 低频： 700001 高频： R 电感线圈 电路模型
1.1 电路和电路模型 电路模型是实际电路的等效，近似反映实际电路本质特征 但是，当工作条件不同，或者精度要求不同的时候，相同 的实际电路可能会有不同的电路模型 电感线圈 电路模型 低频： R L R L C 高频：

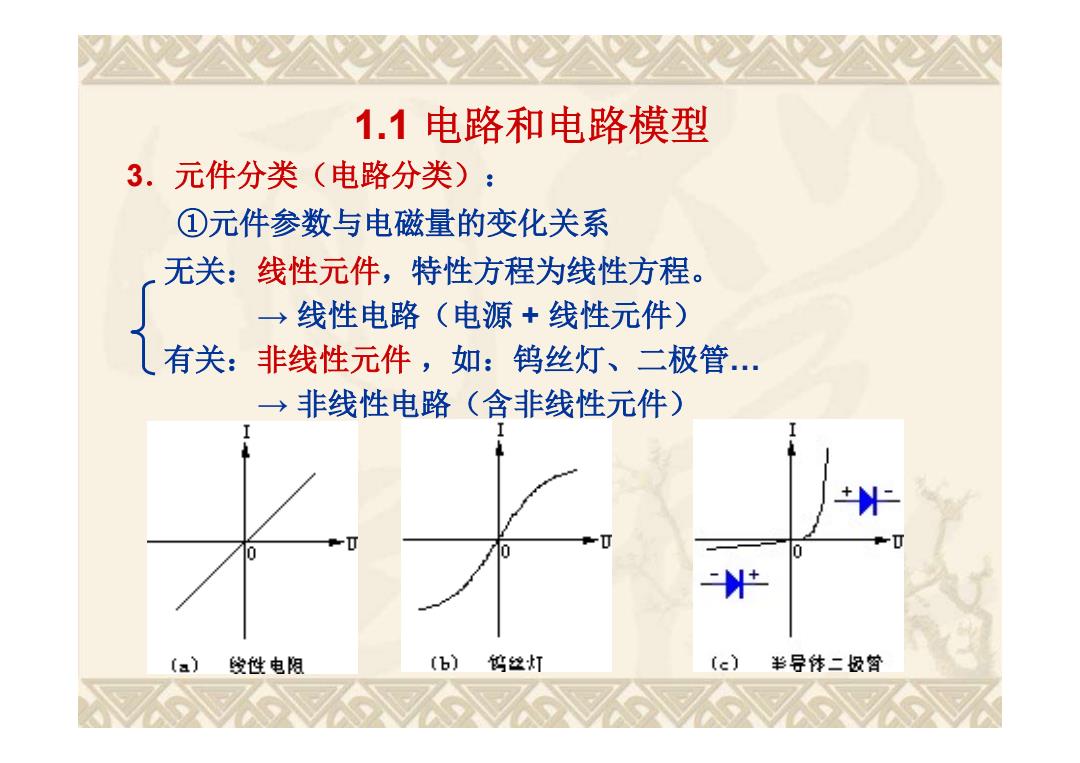

1.1电路和电路模型 3.元件分类（电路分类）： ①元件参数与电磁量的变化关系 无关：线性元件，特性方程为线性方程。 →线性电路（电源+线性元件） 有关：非线性元件，如：钨丝灯、二极管. →非线性电路（含非线性元件） +州 〔a) 致性电阻 (b) 钨丝灯 (c) 半导体二极管
1.1 电路和电路模型 3．元件分类（电路分类）： ①元件参数与电磁量的变化关系 无关：线性元件，特性方程为线性方程。 → 线性电路（电源 + 线性元件） 有关：非线性元件 ，如：钨丝灯、二极管… → 非线性电路（含非线性元件）
1.1电路和电路模型 ②元件参数随时间的变化性 无关：非时变参数元件 →非时变参数电路（电源+非时变参数元件) 有关：时变参数元件（本书不涉及） →时变参数电路（含时变参数元件） ③元件参数随电磁量的空间分布性 无关：集中参数元件，（元件尺寸远小于电磁波长） 元件特性由端子上的电磁量确切表达，与空间位置无关 →集中参数电路 有关：分布参数元件，元件特性与空间位置有关。 如：远距离输电线、天线.… →分布参数电路
1.1 电路和电路模型 ②元件参数随时间的变化性 无关：非时变参数元件 → 非时变参数电路（电源 +非时变参数元件） 有关：时变参数元件（本书不涉及） → 时变参数电路（含时变参数元件） ③元件参数随电磁量的空间分布性 无关：集中参数元件， 元件特性由端子上的电磁量确切表达，与空间位置无关 → 集中参数电路 有关：分布参数元件，元件特性与空间位置有关。 如：远距离输电线、天线… → 分布参数电路 （元件尺寸远小于电磁波长）
1.1电路和电路模型 分布参数电路，电能在其中的传输不是瞬间完成， 如：远距离输电线 il i(x,t) i2 u(x,t) 含均匀传输线电路
1.1 电路和电路模型 分布参数电路，电能在其中的传输不是瞬间完成， 如：远距离输电线 + + - - u1 u2 i1 i(x,t) i2 u(x,t) + - x 含均匀传输线电路
