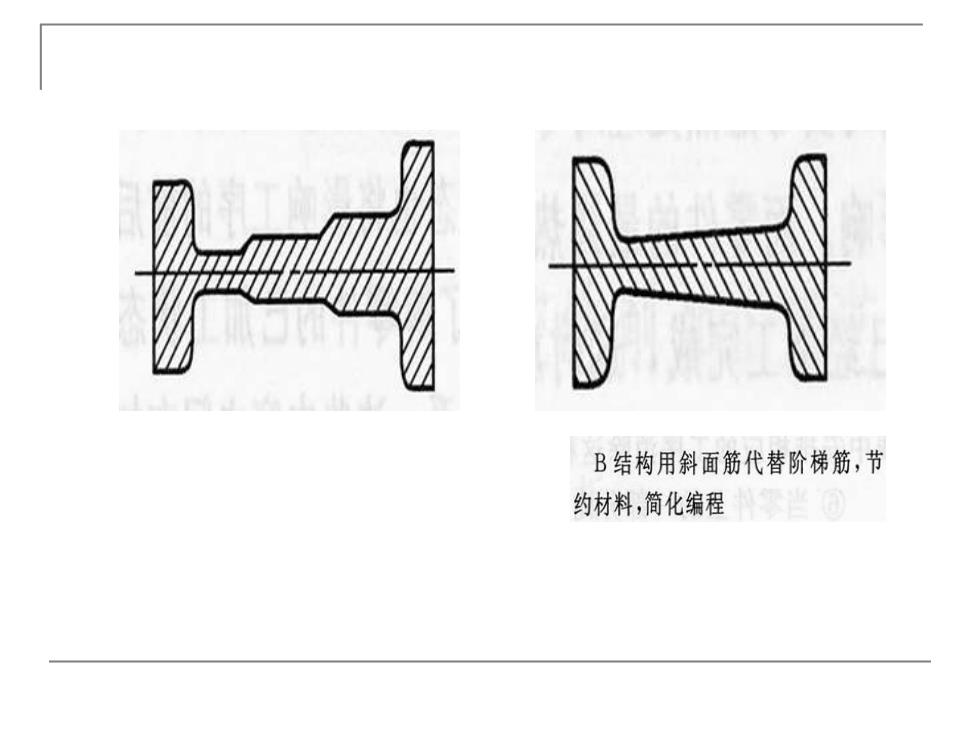

B结构用斜面筋代替阶梯筋，节 约材料，简化编程

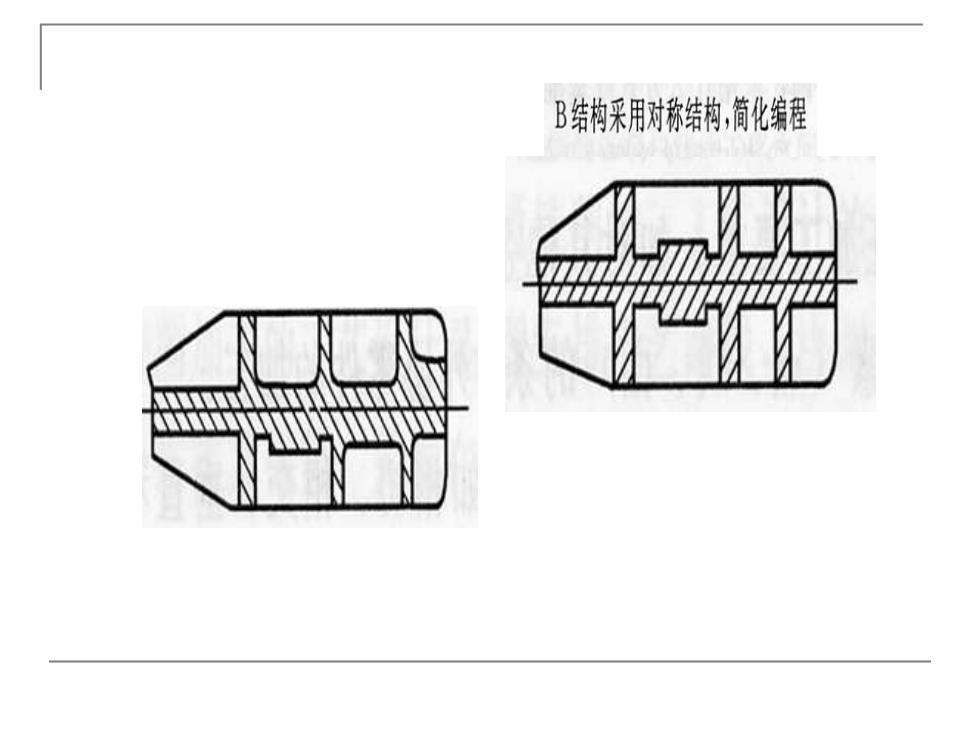

B结构采用对称结构，简化编程

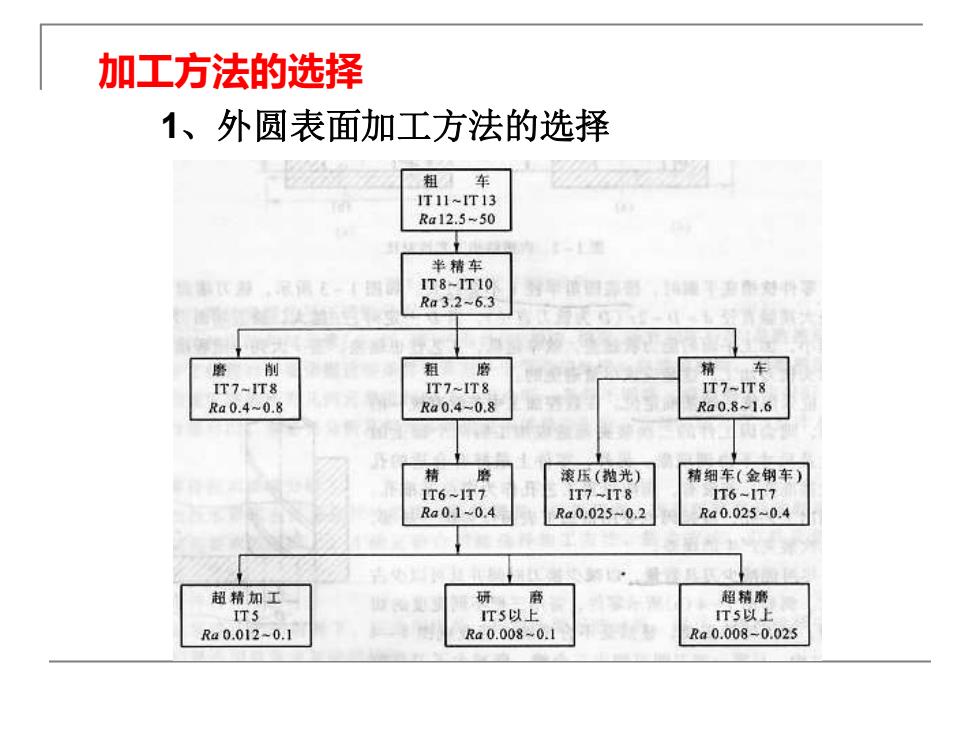

加工方法的选择 1、外圆表面加工方法的选择 粗车 1T11~T13 Ra12.5~50 半精车 IT8-1T10 子年被回身语，4接平车形刻件零 Ra3.26.3 磨 削 粗 精车 IT7-IT8 IT7~IT8 IT7-IT8 Ra0.40.8 Ra0.4-0.8 Ra0.8-1,6 精 滚压（抛光） 精细车（金钢车） 1T6≈1T7 1T7-T8 T6-1T7 Ra0.1-0.4 Ra0.025-0.2 Ra0.025-0.4 超精加工 研帝 超精摩 IT5 T5以上 T5以 Ra0.012-0.1 Ra0.008-0.1 Ra0.008-0.025
加工方法的选择 1、外圆表面加工方法的选择

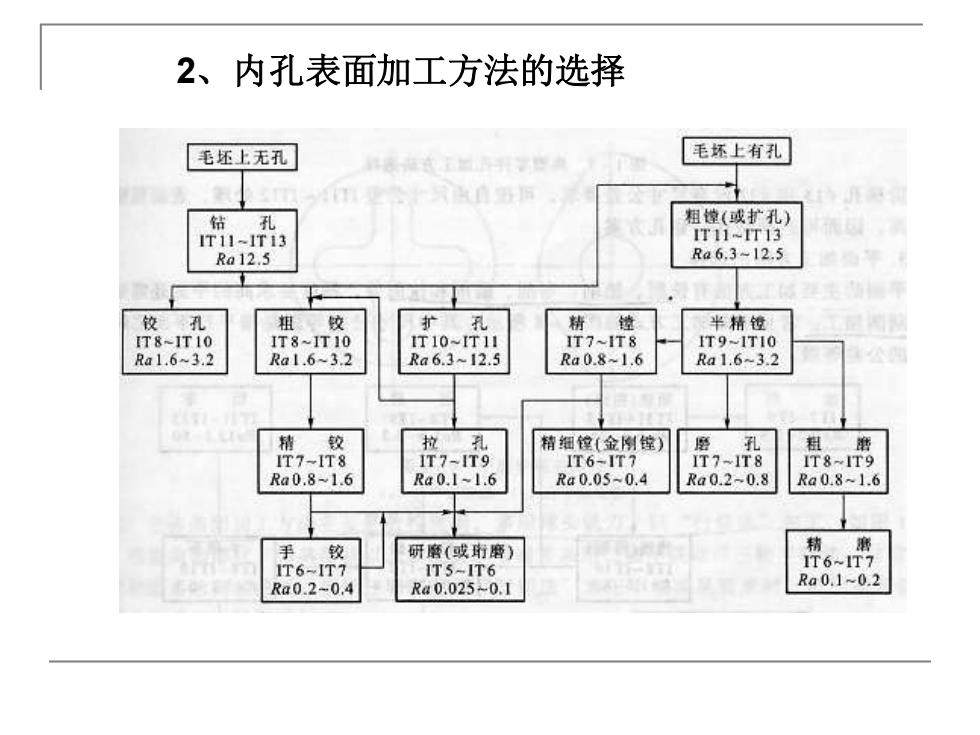

2、内孔表面加工方法的选择 毛坯上无孔 毛坯上有孔 韩条接式工运行开学出点 狂 结孔 粗螳（或扩孔） 1T11-1Ti3 IT11-T13 Ra12.5 Ra6,3-12.5 铰孔 粗蚊 扩孔 精镗 半精镫 1T8~1T10 IT8~1T10 1T10-IT11 IT7~IT8 IT9~IT10 Ra1.6-3.2 Ra1.6-3.2 Ra6.312.5 Ra0.8-1.6 Ra1.6-3.2 公 精较 拉孔 精细筐（金刚噬） 磨孔 粗 T7~T8 IT7-IT9 IT6-IT7 IT7-IT8 IT8~IT9 Ra0.8-1.6 Ra0.1-1.6 Ra0.05-0.4 Ra0.2-0.8 Ra0.8-1.6 手较 研磨（或珩磨》 精。磨 T6-1T7 IT6-IT7 1T5-1T6 Ra0.2-0.4 Ra0.025-0.I Ra0.1-0.2
2、内孔表面加工方法的选择

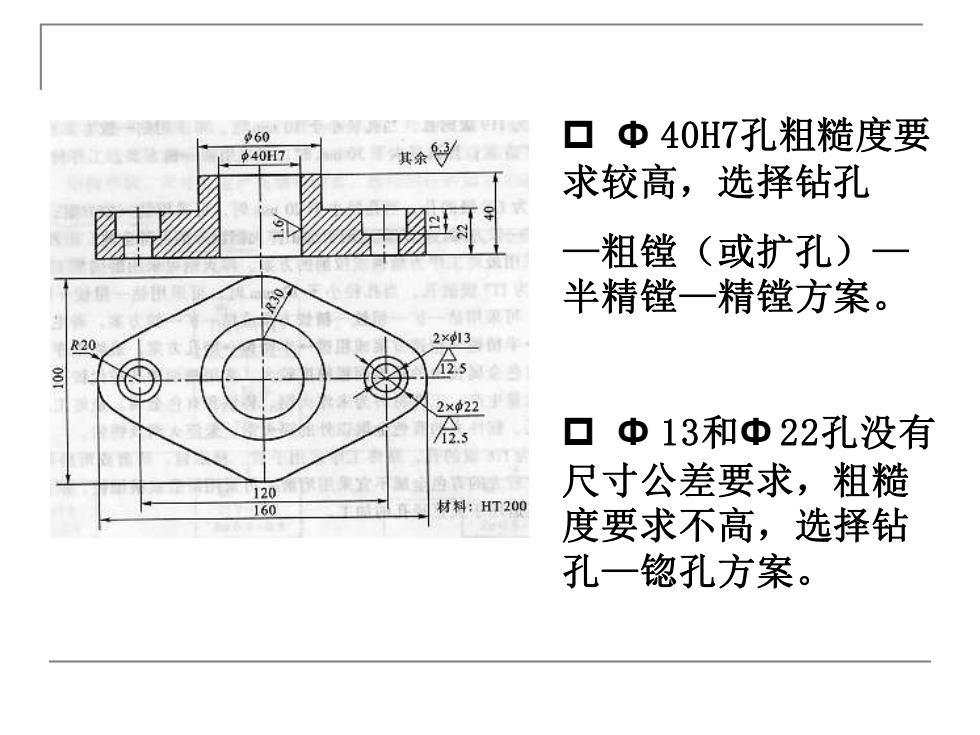

60 ▣Φ40H7孔粗糙度要 40H7 其余 求较高，选择钻孔 一粗镗（或扩孔)一 半精镗一精镗方案。 R20 2×13 2×p22 Φ13和Φ22孔没有 120 尺寸公差要求，粗糙 60 材料：HT200 度要求不高，选择钻 孔一锪孔方案
Ф 40H7孔粗糙度要 求较高，选择钻孔 —粗镗（或扩孔）— 半精镗—精镗方案。 Ф 13和Ф 22孔没有 尺寸公差要求，粗糙 度要求不高，选择钻 孔—锪孔方案
