1)选择合适的对刀点和换刀点 对刀点是加工零件时刀具相对于零件运动的起点，因 为数控加工程序是从这一点开始执行的，所以对刀点 也称为起刀点。 选择对刀点的原则是： •便于数学处理（基点和节点的计算）和使程序编制简单。 在机床上容易找正。 ·加工过程中便于测量检查。 引起的加工误差小
1）选择合适的对刀点和换刀点 对刀点是加工零件时刀具相对于零件运动的起点，因 为数控加工程序是从这一点开始执行的，所以对刀点 也称为起刀点。 选择对刀点的原则是： •便于数学处理（基点和节点的计算）和使程序编制简单。 •在机床上容易找正。 •加工过程中便于测量检查。 •引起的加工误差小

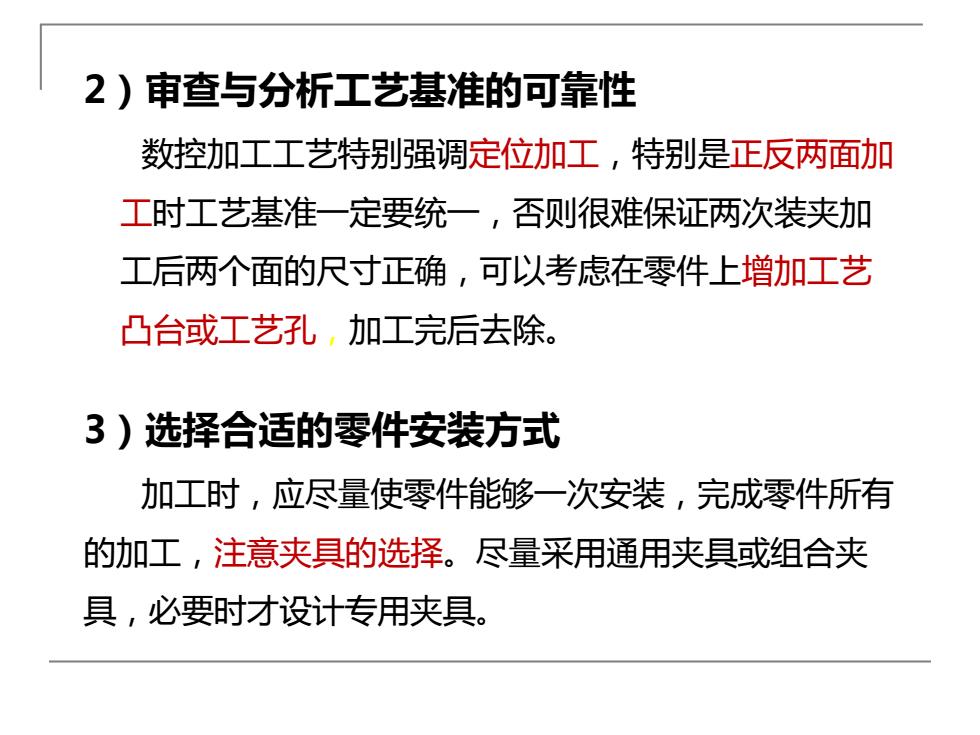

2)审查与分析工艺基准的可靠性 数控加工工艺特别强调定位加工，特别是正反两面加 工时工艺基准一定要统一，否则很难保证两次装夹加 工后两个面的尺寸正确，可以考虑在零件上增加工艺 凸台或工艺孔，加工完后去除。 3)选择合适的零件安装方式 加工时，应尽量使零件能够一次安装，完成零件所有 的加工，注意夹具的选择。尽量采用通用夹具或组合夹 具，必要时才设计专用夹具
2）审查与分析工艺基准的可靠性 数控加工工艺特别强调定位加工，特别是正反两面加 工时工艺基准一定要统一，否则很难保证两次装夹加 工后两个面的尺寸正确，可以考虑在零件上增加工艺 凸台或工艺孔，加工完后去除。 3）选择合适的零件安装方式 加工时，应尽量使零件能够一次安装，完成零件所有 的加工，注意夹具的选择。尽量采用通用夹具或组合夹 具，必要时才设计专用夹具
尺寸标注应符合数控加工的特点 在数控编程中，所有点、 线、面的尺寸和位置都是以 编程原点为基准的。因此零件图上最好直接给出坐标尺寸， 或尽量以同一基准引注尺寸。 Y a a b C b C X 统一基准标注方法 分散基准标注方法
尺寸标注应符合数控加工的特点 在数控编程中，所有点、线、面的尺寸和位置都是以 编程原点为基准的。因此零件图上最好直接给出坐标尺寸， 或尽量以同一基准引注尺寸。 统一基准标注方法 分散基准标注方法 f a b c d e d f a b c e X Y O
几何要素的条件应完整、准确 自动编程：程序检查UG,ProE输出NC程序 手动编程：计算每个节点坐标 R5 器 器 12 14 32
几何要素的条件应完整、准确 自动编程：程序检查 UG，ProE输出NC程序 手动编程：计算每个节点坐标 R5 12 14 32 16 12
分析工件结构的工艺性 例1工件的内腔与外形应尽量采用统一的几何类型和尺寸 453 44.4
例1工件的内腔与外形应尽量采用统一的几何类型和尺寸 分析工件结构的工艺性 4 5 3 4 4 4
