实验一单级放大电路 一实验目的 1.熟悉电子元器件和模拟电路实验箱 2.掌握放大器静态工作点的调试方法及其对放大器性能的影响。 3.学习测量放大器的Q点，Ay,m,o的方法，了解共射极电路特性。 4.学习放大器的动态性能。 二实验仪器 1.示波器 2.信号发生器 3.数字万用表 三预习要求 1.三极管及单管放大器工作原理 2.放大器动态及静态测量方法。 四实验内容及步骤 1.装接线路 ”掇 47 1

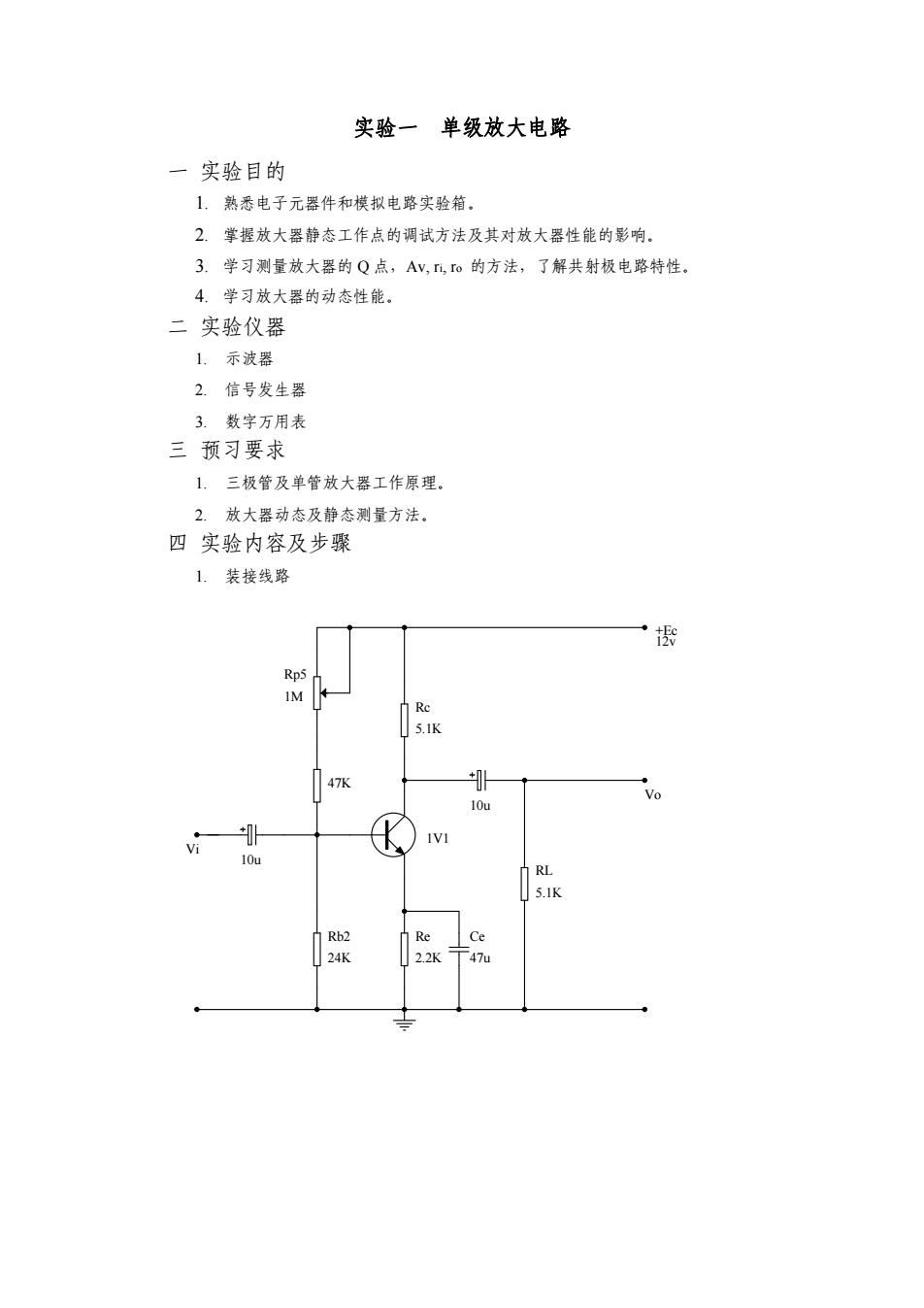

1 实验一 单级放大电路 一 实验目的 1. 熟悉电子元器件和模拟电路实验箱。 2. 掌握放大器静态工作点的调试方法及其对放大器性能的影响。 3. 学习测量放大器的 Q 点，Av, ri, ro 的方法，了解共射极电路特性。 4. 学习放大器的动态性能。 二 实验仪器 1. 示波器 2. 信号发生器 3. 数字万用表 三 预习要求 1. 三极管及单管放大器工作原理。 2. 放大器动态及静态测量方法。 四 实验内容及步骤 1. 装接线路 1 2 3 4 A B C D 1 2 3 4 D C B A Title Size Number Revision A4 Date: 8-Jun-2002 Sheet of File: C:\My Documents\毕业课题设计\毕业设计Drawn By: \毕业论文电路.ddb Vi Vo Rc 5.1K Rp5 1M 47K 10u Rb2 24K Re 2.2K Ce 47u 1V1 10u +Ec 12v RL 5.1K
().用万用表判断实验箱上三极管1V1的极性及好坏，放大倍数及电解电容 1C1一lC4的极性和好坏，记录le为0.5mA,lmA,1.5mA时的值. (2).按图1.1所示连接电路（注意接线前先测量+12V电源，关断电源后再接线）， IR2先不接，Rp5调到电阻最大位置. (3).接线后仔细检查，确认无误后接通电源. 2.静态检查：调整Rp5使VE=2.2V,计算并填表11 表1.1 实测 实测计算 VBE(V) VCE(V) Rb(K) IB(uA) IC(mA) 3.动态检查 ().将信号发生器调到=K，幅值为3mv,接到放大器输入端Vi观察V 和Vo端波形，并比较相位， (2).信号源频率不变，逐渐加大幅度，观纂V0不失真时的最大值并填表1.2。 表12 实测 实测计算 估算 Vi(mV) Vo(V) Av Av (3). 保持Vi=SmV不变，放大器接入负载RL,再政变Rc数值情况下测量，并 将计算结果填表1.3 表1.3 给定参数 实满 实测计算估算 RC Vi(mv) Vo(V) AV AV R 5K1 2K 2K2 5K1 5K12K2
2 (1). 用万用表判断实验箱上三极管 1V1 的极性及好坏，放大倍数及电解电容 1C1—1C4 的极性和好坏。记录 Ic 为 0.5mA，1mA，1.5mA 时的 值。 (2).按图 1.1 所示连接电路（注意接线前先测量+12V 电源，关断电源后再接线）， 1R2 先不接，Rp5 调到电阻最大位置。 (3). 接线后仔细检查，确认无误后接通电源。 2． 静态检查：调整 Rp5 使 VE = 2.2V，计算并填表 1.1。 表 1.1 实 测 实测计算 VBE(V) VCE(V) Rb(K) IB(uA) IC(mA) 3. 动态检查 (1). 将信号发生器调到 f=1KHz, 幅值为 3mv，接到放大器输入端 Vi 观察 Vi 和 Vo 端波形，并比较相位。 (2). 信号源频率不变，逐渐加大幅度，观察 Vo 不失真时的最大值并填表 1.2。 表 1.2 (3). 保持 Vi=5mV 不变，放大器接入负载 RL，再改变 Rc 数值情况下测量，并 将计算结果填表 1.3。 表 1.3 给定参数 实 测 实测计算 估 算 RC RL Vi (mv) Vo (V) AV AV 2K 5K1 2K 2K2 5K1 5K1 5K1 2K2 实 测 实测计算 估算 Vi (mV) Vo (V) Av Av

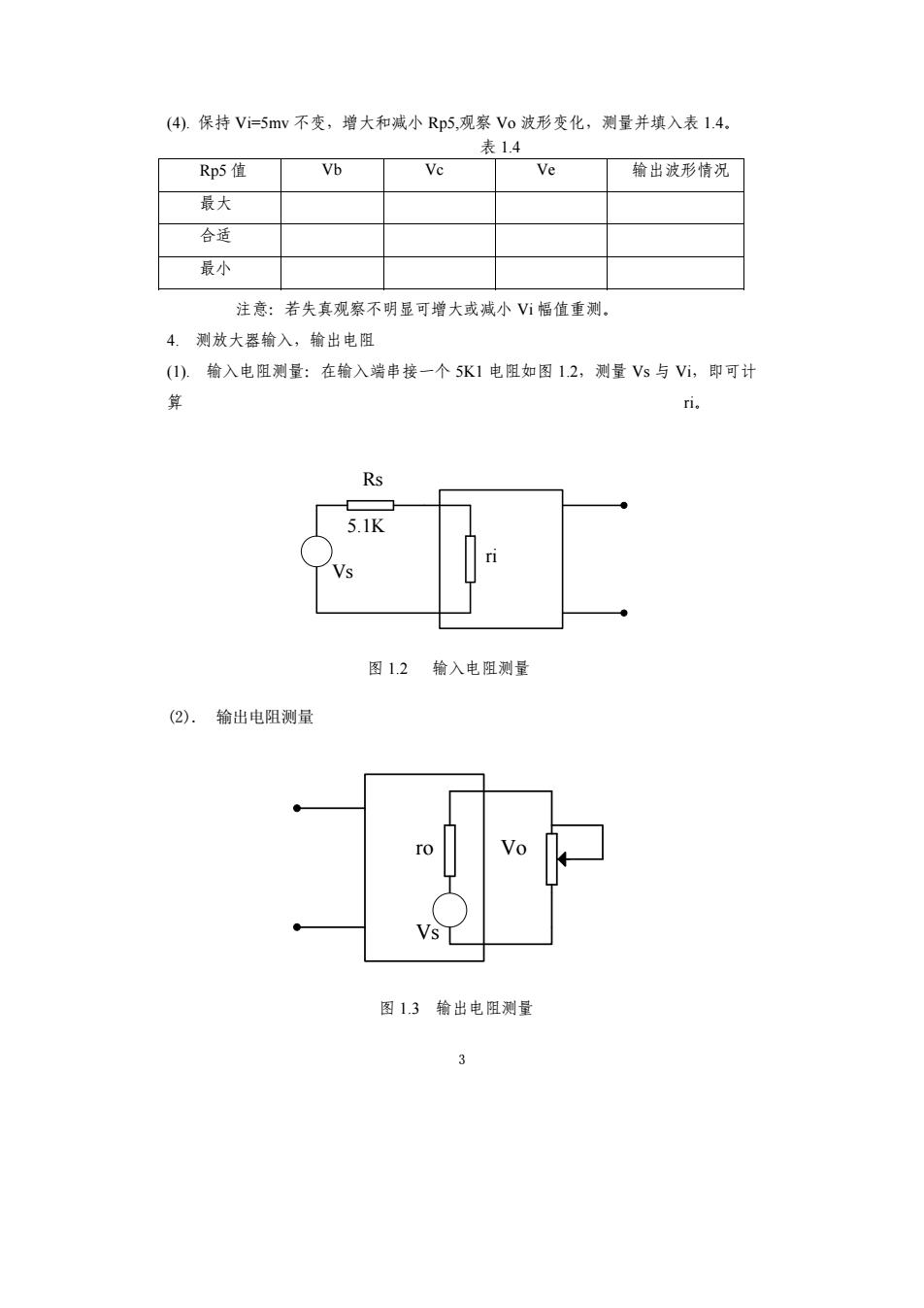

(4).保持Vi=5mv不变，增大和减小Rp5,观察Vo波形变化，测量并填入表1.4， 表14 Rp5值 Vb Ve Ve 输出波形情况 最大 合适 最小 注意：若失真观纂不明显可增大或减小V幅值重测。 4.测放大器输入，输出电阻 ().输入电阻测量：在输入端串接一个5K1电阻如图12，测量Vs与Vi,即可计 算 fi. Rs 5.1K Vs 图1.2输入电阻测量 (②).输出电阻测量 图13输出电阻测量
3 (4). 保持 Vi=5mv 不变，增大和减小 Rp5,观察 Vo 波形变化，测量并填入表 1.4。 表 1.4 Rp5 值 Vb Vc Ve 输出波形情况 最大 合适 最小 注意：若失真观察不明显可增大或减小 Vi 幅值重测。 4. 测放大器输入，输出电阻 (1). 输入电阻测量：在输入端串接一个 5K1 电阻如图 1.2，测量 Vs 与 Vi，即可计 算 ri。 图 1.2 输入电阻测量 (2). 输出电阻测量 图 1.3 输出电阻测量 1 2 3 4 A B C D 1 2 3 4 D C B A mber Revision ay-2002 Sheet of y Documents\毕业课题设计\毕业设计Drawn By: \毕业论文电路.ddb Rs 5.1K Vs ri 1 2 3 4 A B C D 1 2 3 4 D C B A mber Revision ay-2002 Sheet of y Documents\毕业课题设计\毕业设计Drawn By: \毕业论文电路.ddb ro Vo Vs

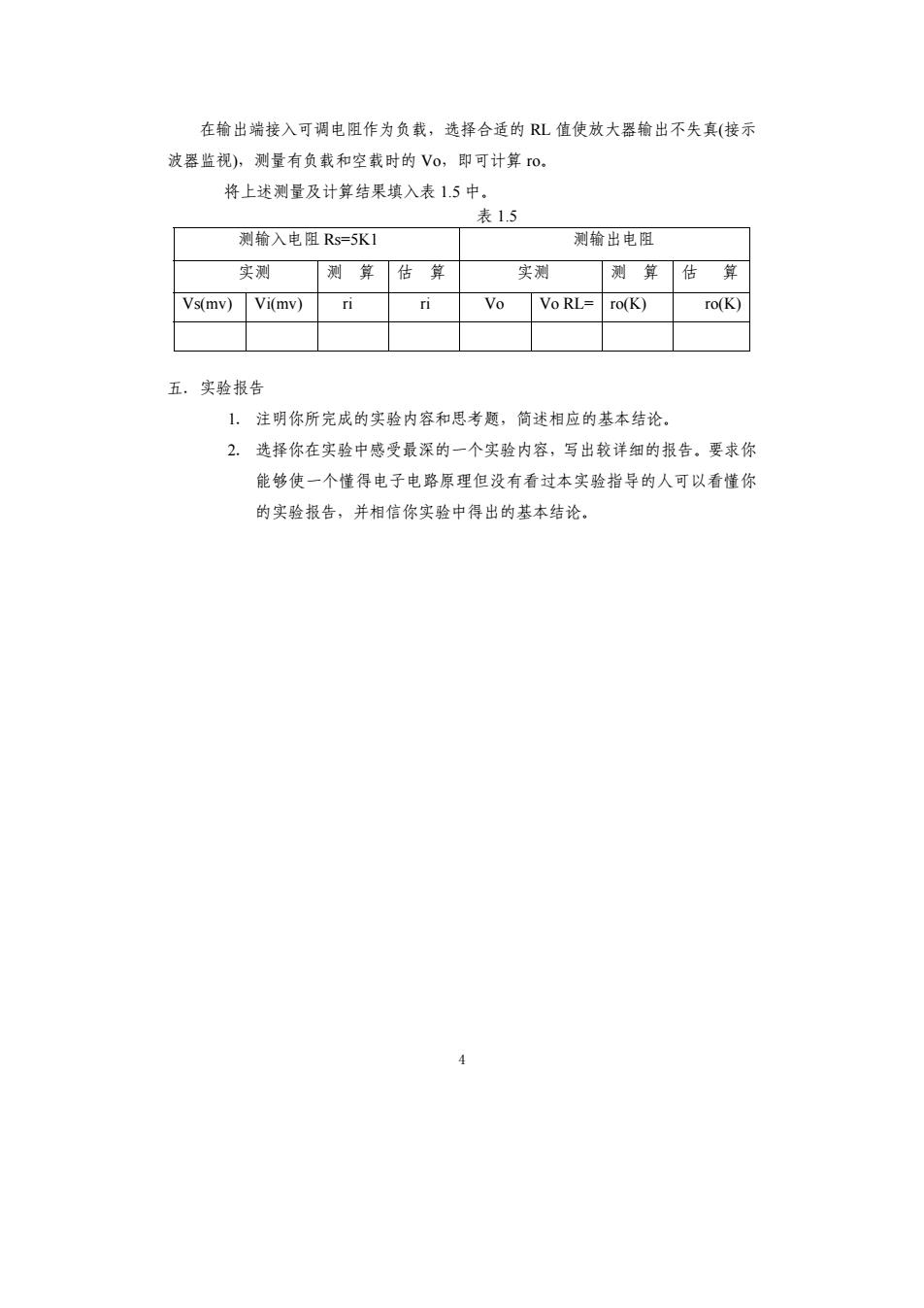

在输出端接入可调电阻作为负载，选择合适的L值使放大器输出不失真（接示 波器监祝，测量有负载和空载时的Vo,印可计算ro, 将上述测量及计算结果填入表1.5中. 表15 测输入电阻Rs=5KI 测输出电阻 实测 测算估算 实测 测算估算 Vs(mv)Vi(mv)ri Vo Vo RL=ro(K) ro(K) 五。实验报告 1.注明你所完成的实验内容和思考题，简迷相应的基本结论 2.选择你在实验中感受最深的一个实验内容，写出较详细的报告。要求你 能够使一个懂得电子电路原理但没有看过本实验指导的人可以看懂你 的实验报告，并相信你实验中得出的基本结论
4 在输出端接入可调电阻作为负载，选择合适的 RL 值使放大器输出不失真(接示 波器监视)，测量有负载和空载时的 Vo，即可计算 ro。 将上述测量及计算结果填入表 1.5 中。 表 1.5 测输入电阻 Rs=5K1 测输出电阻 实测 测 算 估 算 实测 测 算 估 算 Vs(mv) Vi(mv) ri ri Vo Vo RL= ro(K) ro(K) 五．实验报告 1． 注明你所完成的实验内容和思考题，简述相应的基本结论。 2． 选择你在实验中感受最深的一个实验内容，写出较详细的报告。要求你 能够使一个懂得电子电路原理但没有看过本实验指导的人可以看懂你 的实验报告，并相信你实验中得出的基本结论
