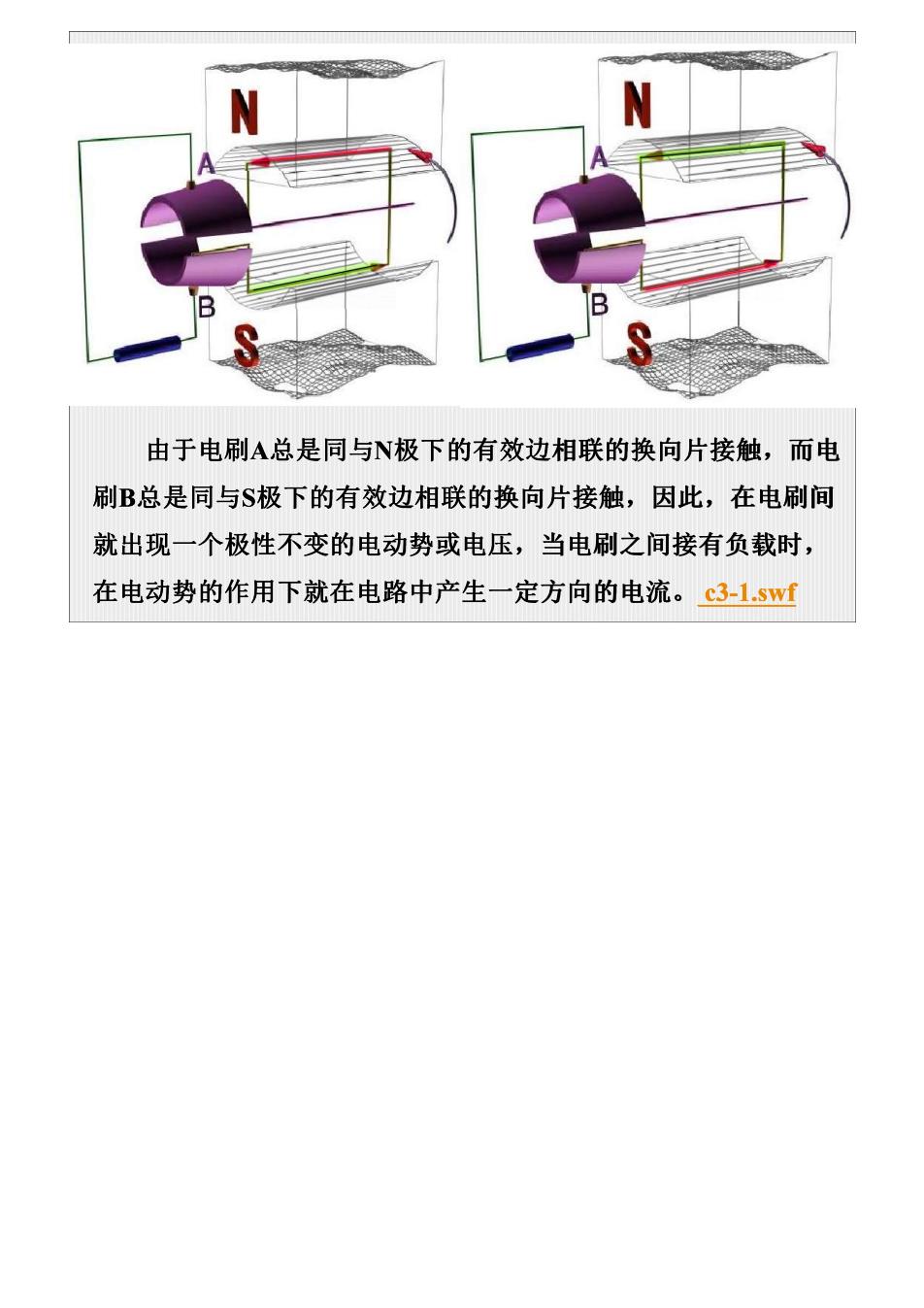

入 N 由于电刷A总是同与N极下的有效边相联的换向片接触，而电 刷B总是同与S极下的有效边相联的换向片接触，因此，在电刷间 就出现一个极性不变的电动势或电压，当电刷之间接有负载时， 在电动势的作用下就在电路中产生一定方向的电流。c31.sw4

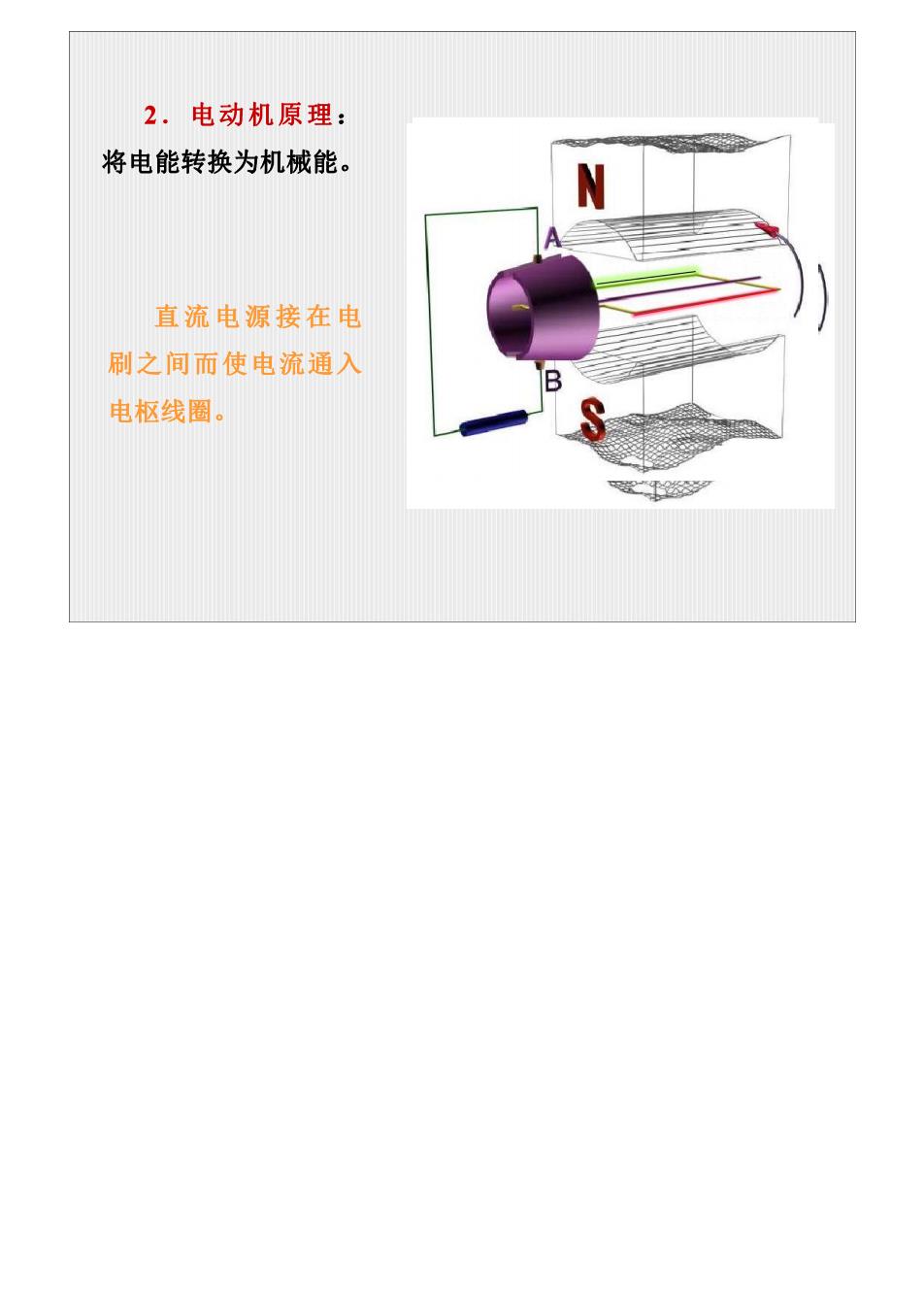

2.电动机原理： 将电能转换为机械能。 N 直流电源接在电 刷之间而使电流通入 电枢线圈

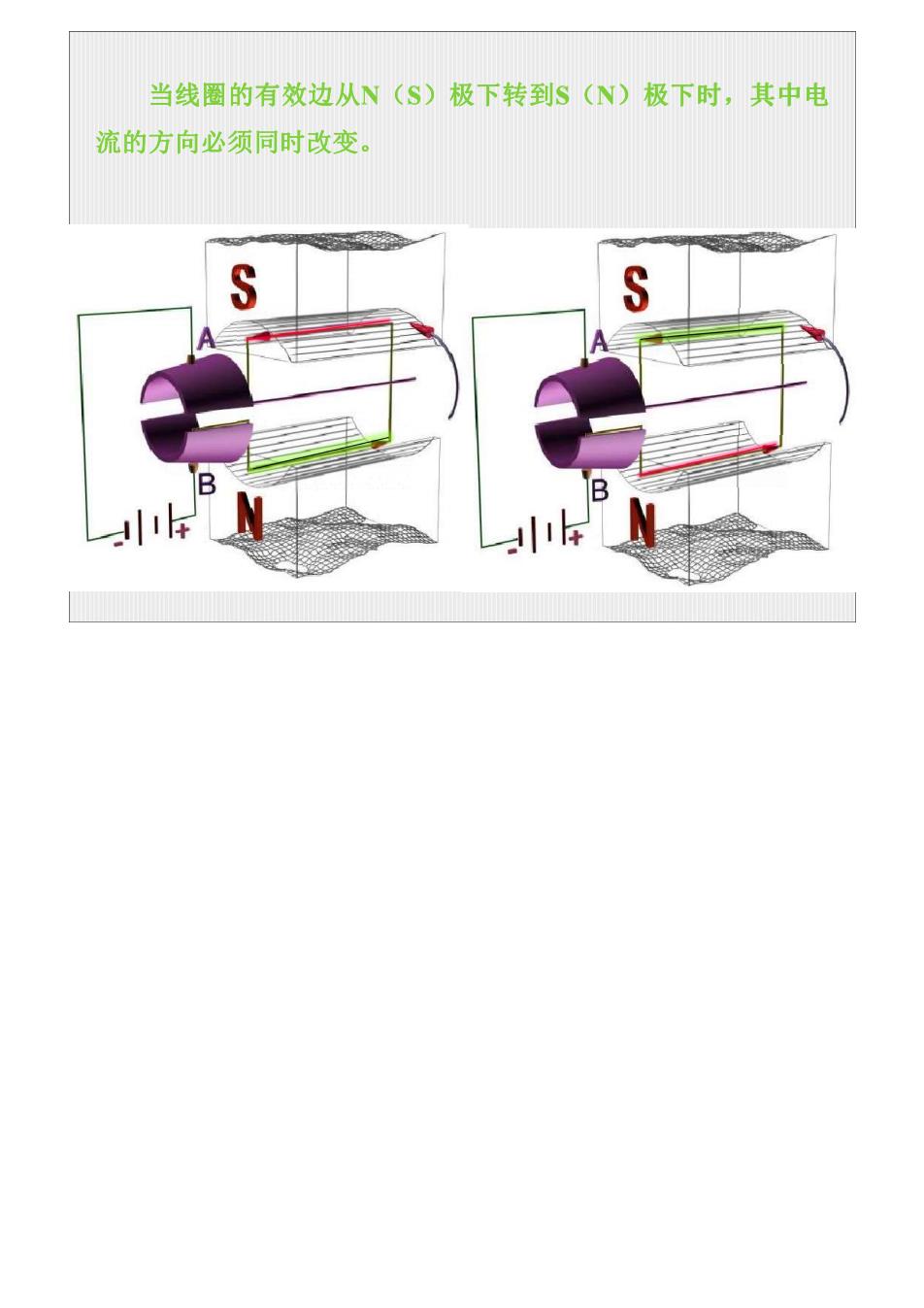

当线圈的有效边从N(S)极下转到S(N)极下时，其中电 流的方向必须同时改变。 S S

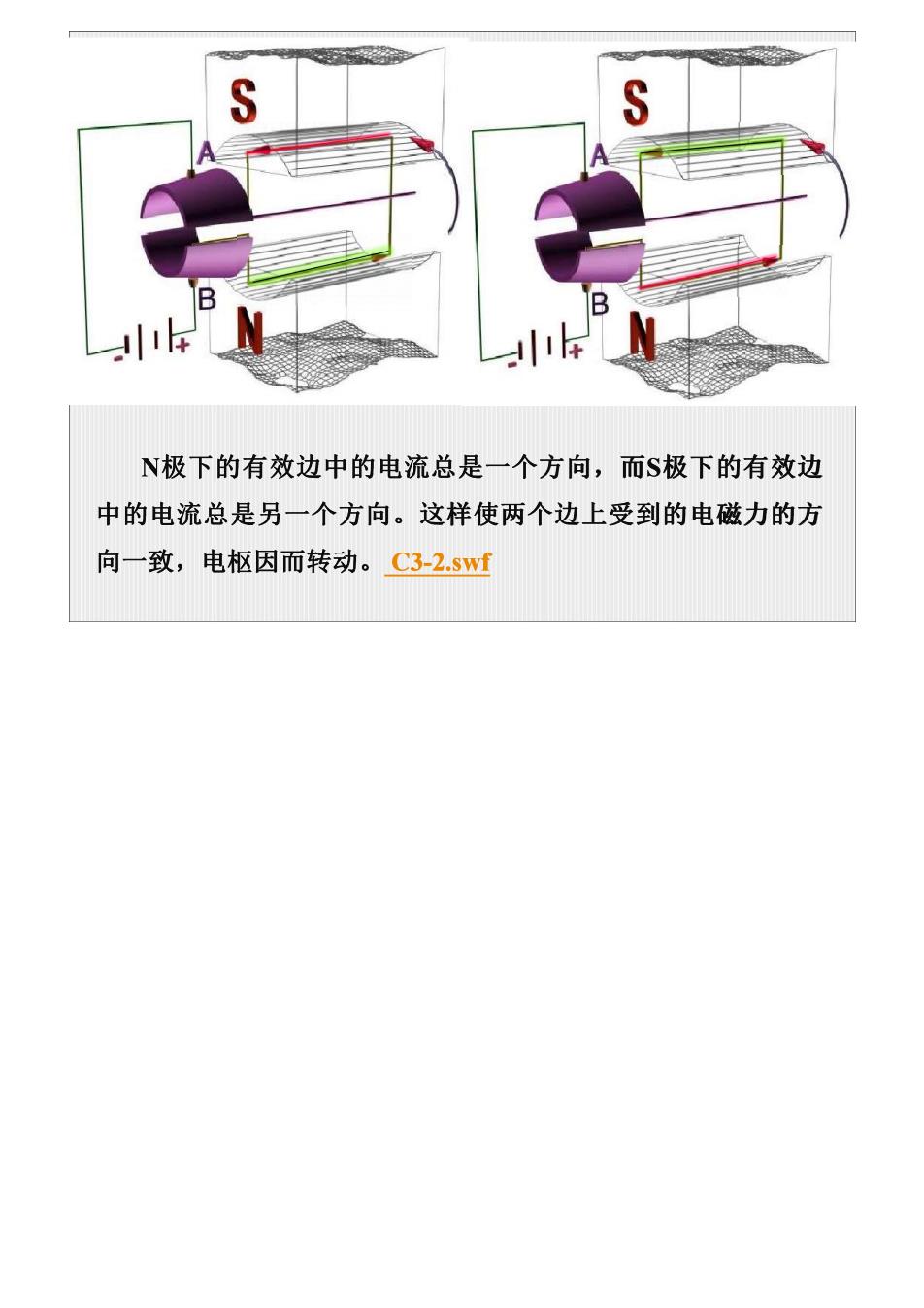

S N极下的有效边中的电流总是一个方向，而S极下的有效边 中的电流总是另一个方向。这样使两个边上受到的电磁力的方 向一致，电枢因而转动。C32.sw

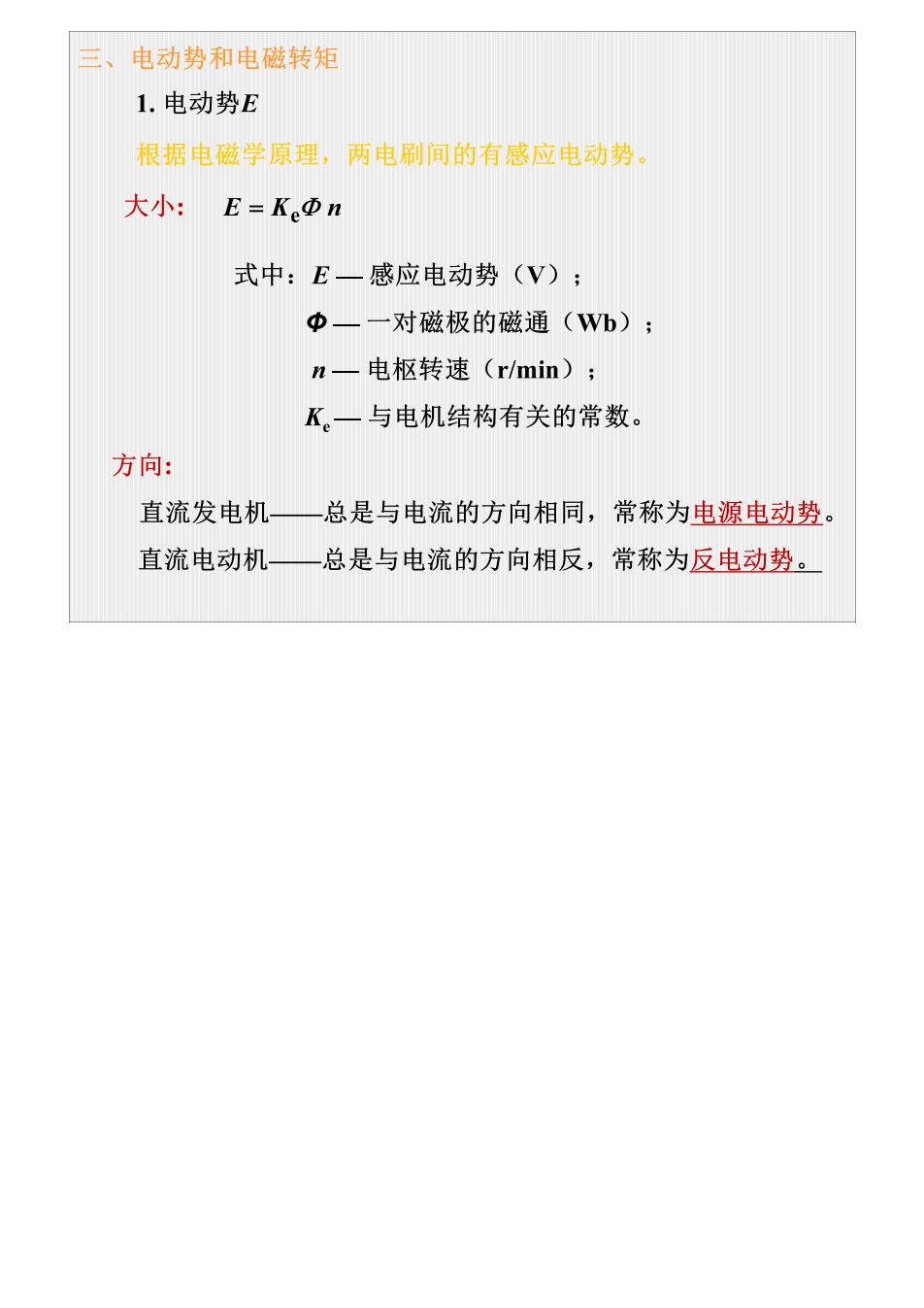

三、电动势和电磁转矩 1.电动势E 根据电磁学原理，两电刷间的有感应电动势。 大小：E=KeDn 式中：E一感应电动势(V)； 中一一对磁极的磁通(Wb); n一电枢转速(r/min); K。一与电机结构有关的常数 方向： 直流发电机 总是与电流的方向相同，常称为电源电动势 直流电动机 总是与电流的方向相反，常称为反电动势
