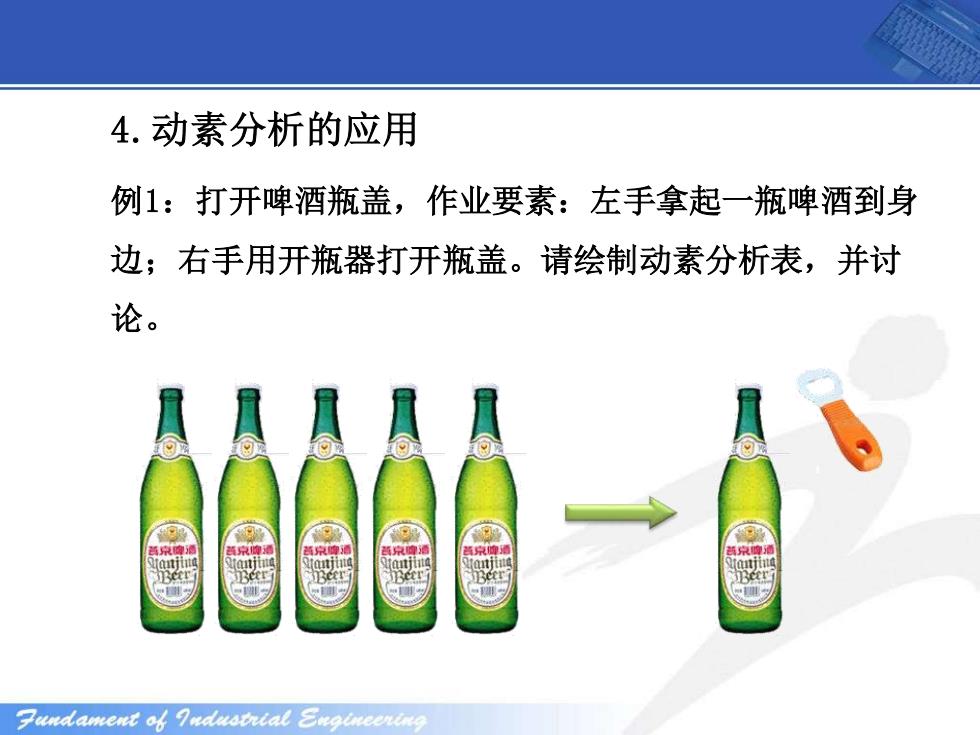

4.动素分析的应用 例1：打开啤酒瓶盖，作业要素：左手拿起一瓶啤酒到身 边；右手用开瓶器打开瓶盖。请绘制动素分析表，并讨 论。 undament of gudustrtal Engincening
4.动素分析的应用 例1：打开啤酒瓶盖，作业要素：左手拿起一瓶啤酒到身 边；右手用开瓶器打开瓶盖。请绘制动素分析表，并讨 论

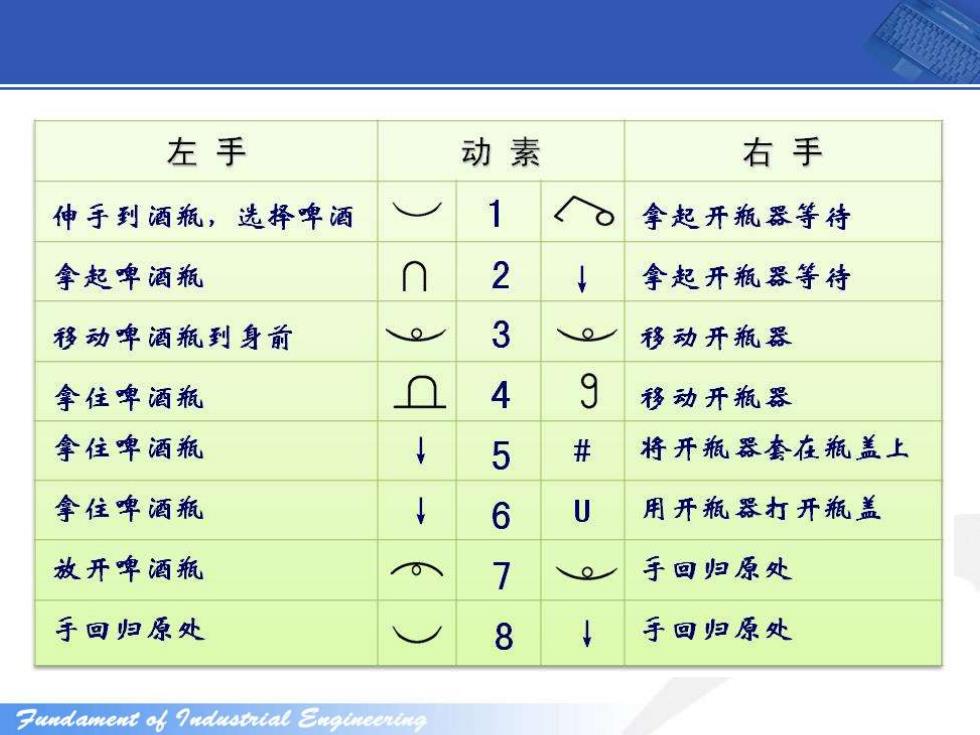

左手 动素 右手 伸手到酒瓶，选择卑酒 拿起开瓶器等待 拿起卑酒瓶 2 拿起开瓶器等待 移动啤酒瓶到身前 3 移动开瓶器 拿住卑酒瓶 4 9 移动开瓶器 拿住卑酒瓶 5 # 将开瓶器套在瓶盖上 拿住卑酒瓶 6 用开瓶器打开瓶盖 放开卑酒瓶 手回归原处 手回归原处 8 手回归原处 ☑wdament of ]udustrtal已egineentn9
例2：钻孔作业，作业要素：（1)左手放置钻孔完毕的 工件，右手取将要钻孔的工件；(2)通过对光用左手对 工件定位；（3)右手搬下钻床的操纵杆，钻孔；（4) 重复第（2)、(3)步，钻完全部4个孔，下图为现场布 置图。请绘制动素分析表，并讨论。 B 钻孔位置 A为钻孔前的工件B为钻孔后的工件 undament of gudustrtal Engincening
例2：钻孔作业，作业要素：（1）左手放置钻孔完毕的 工件，右手取将要钻孔的工件；（2）通过对光用左手对 工件定位；（3）右手搬下钻床的操纵杆，钻孔；（4） 重复第（2）、（3）步，钻完全部4个孔，下图为现场布 置图。请绘制动素分析表，并讨论
