目录 CONTENTS 么1 外力偶矩的计算 2 扭矩的计算 3 扭矩图的绘制
123 外力偶矩的计算 扭矩的计算 扭矩图的绘制 目录 CONTENTS
一、外力偶矩的计算 (1)直接计算 M。=Fd 方向盘 操纵杆 Me
（1）直接计算 d M Fd e = 一、外力偶矩的计算
(2)按输入功率和转速计算 Motor 已知 轴转速一一n(r/min) Me 输出功率—一P(kW 2π 求：力偶矩M。 角速度0=n: 60 电机每秒输入功：W=P×1000(Nm) (每秒)外力偶作功完成：W=M。·p=M。n: 2π 60 2元 P×1000=M。·n: M,= P×1000×601000×60P P =9549 60 2πn 2π n n
（2）按输入功率和转速计算 电机每秒输入功： (每秒)外力偶作功完成： 2 60 W M Mn e e π = ⋅ = ⋅⋅ ϕ 已知 轴转速—— 输出功率—— 求：力偶矩 n (r/min) P (kW) M e 2 1000 60 P Mn e π × = ⋅⋅ 9549 P n = Me 1000 60 1000 60 2 2 e P P M π π n n ×× × = = W P =× ⋅ 1000(N m) 角速度 2 60 n π ω = ⋅

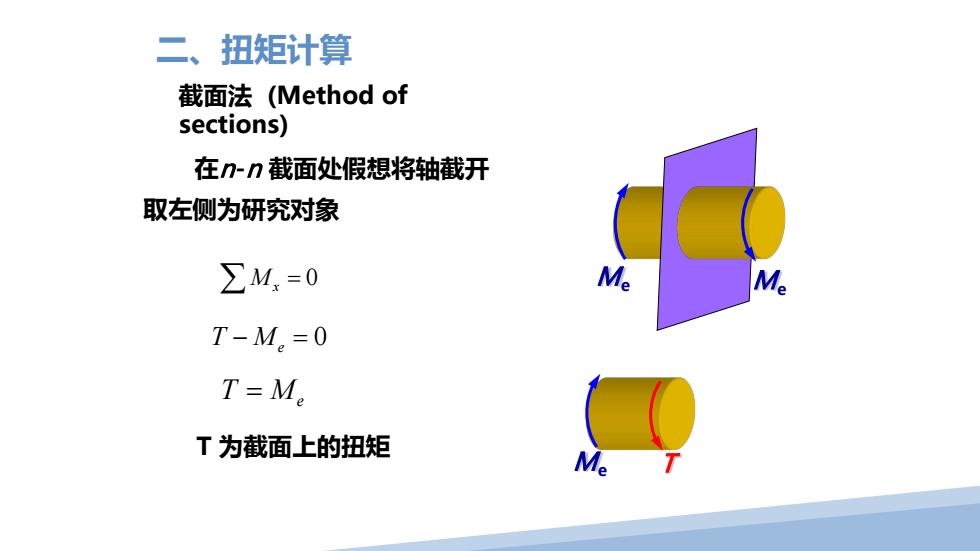

二、 扭矩计算 截面法(Method of sections) 在n-n截面处假想将轴截开 取左侧为研究对象 ∑M=0 Me Me T-M。=0 T=M。 T为截面上的扭矩
Me 在n-n 截面处假想将轴截开 取左侧为研究对象 截面法 (Method of sections) T 0 ∑ M x = Me Me 二、扭矩计算 0 T M− = e T M= e T 为截面上的扭矩
二、扭矩计算 扭矩正负规定 Me Me 右手螺旋法则：右手四指内屈，与扭矩转向相同，则拇指的指 向表示扭矩矢的方向，若扭矩矢方向与截面外法线相同，规定扭 矩为正，反之为负。 右手拇指指向截面的外法线方向为正(+)，反之为负(-)
扭矩正负规定 右手螺旋法则：右手四指内屈，与扭矩转向相同，则拇指的指 向表示扭矩矢的方向，若扭矩矢方向与截面外法线相同，规定扭 矩为正，反之为负。 右手拇指指向截面的外法线方向为正(+),反之为负(-) 二、扭矩计算 Me x • Me • x T
