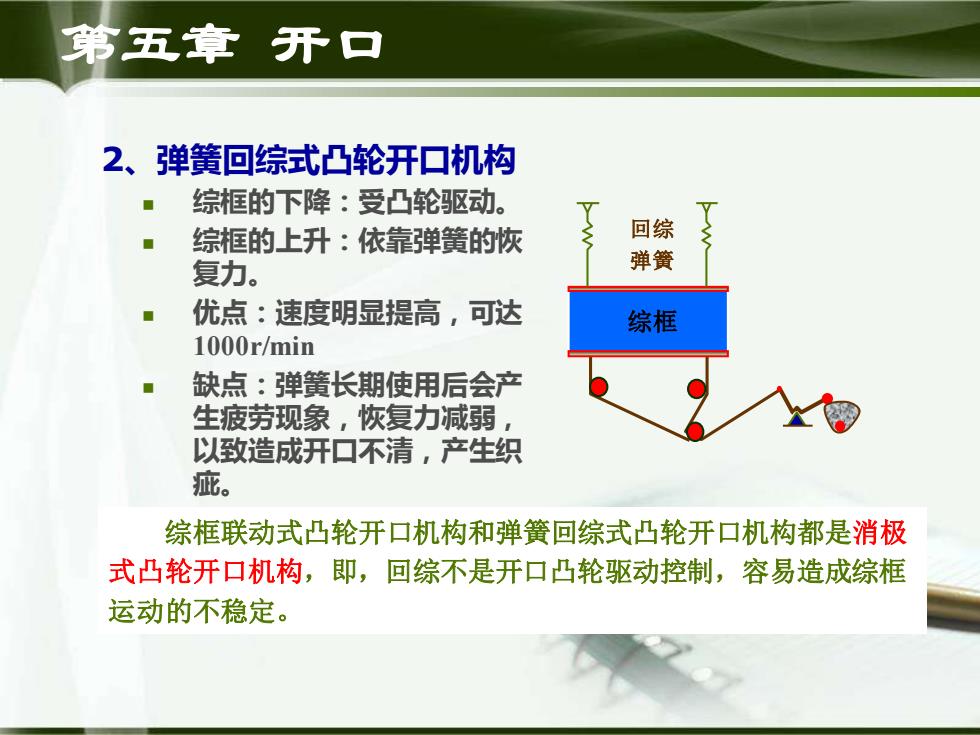

第五章开口 2、弹簧回综式凸轮开口机构 ·综框的下降：受凸轮驱动。 综框的上升：依靠弹簧的恢 回综 复力。 弹簧 优点：速度明显提高，可达 综框 1000r/min 缺点：弹簧长期使用后会产 生疲劳现象，恢复力减弱 以致造成开口不清，产生织 疵。 综框联动式凸轮开口机构和弹簧回综式凸轮开口机构都是消极 式凸轮开口机构，即，回综不是开口凸轮驱动控制，容易造成综框 运动的不稳定
第五章 开口 2、弹簧回综式凸轮开口机构 ◼ 综框的下降：受凸轮驱动。 ◼ 综框的上升：依靠弹簧的恢 复力。 ◼ 优点：速度明显提高，可达 1000r/min ◼ 缺点：弹簧长期使用后会产 生疲劳现象，恢复力减弱， 以致造成开口不清，产生织 疵。 综框 回综 弹簧 综框联动式凸轮开口机构和弹簧回综式凸轮开口机构都是消极 式凸轮开口机构，即，回综不是开口凸轮驱动控制，容易造成综框 运动的不稳定

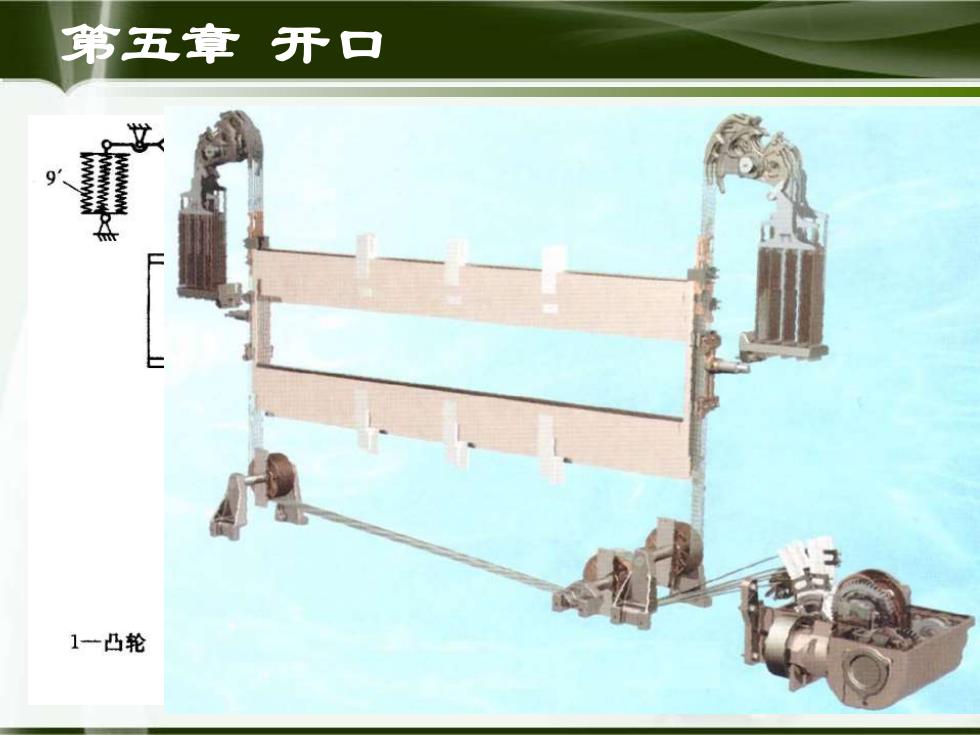

第五章开口 1一凸轮
第五章 开口

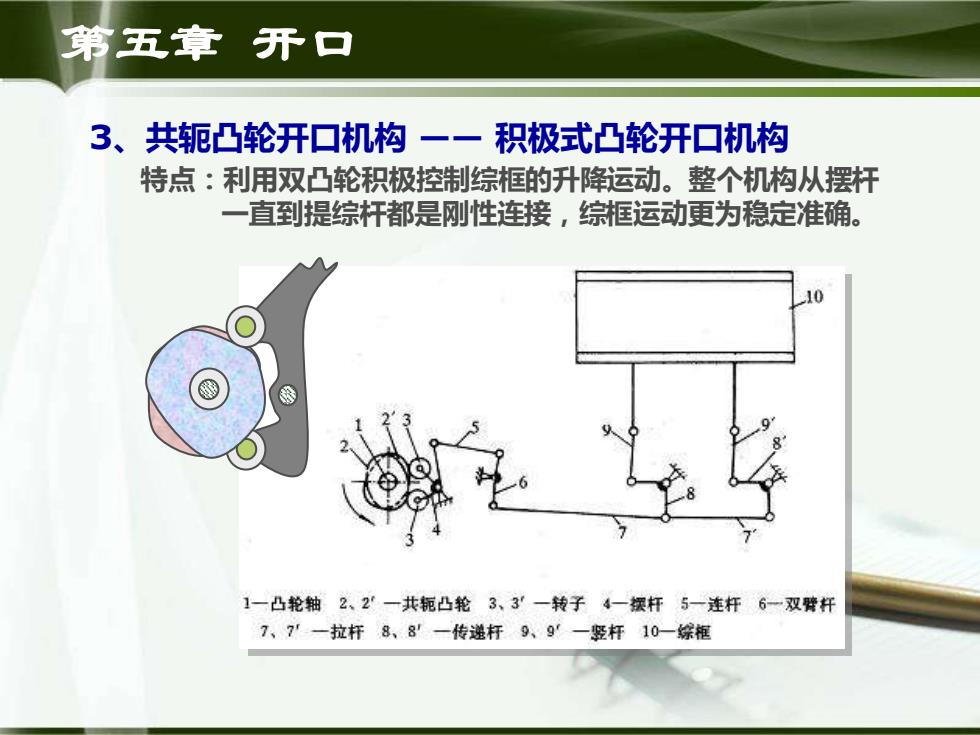

第五拿开口 3、共轭凸轮开▣机构一一积极式凸轮开▣机构 特点：利用双凸轮积极控制综框的升降运动。整个机构从摆杆 一直到提综杆都是刚性连接，综框运动更为稳定准确。 10 1一凸轮轴2、2一共轭凸轮3、3”一转子4一探杆5一连杆6-一双臂杆 7、7一拉杆8、8'一传递杆9、9一竖杆10一综框
第五章 开口 3、共轭凸轮开口机构 —— 积极式凸轮开口机构 特点：利用双凸轮积极控制综框的升降运动。整个机构从摆杆 一直到提综杆都是刚性连接，综框运动更为稳定准确

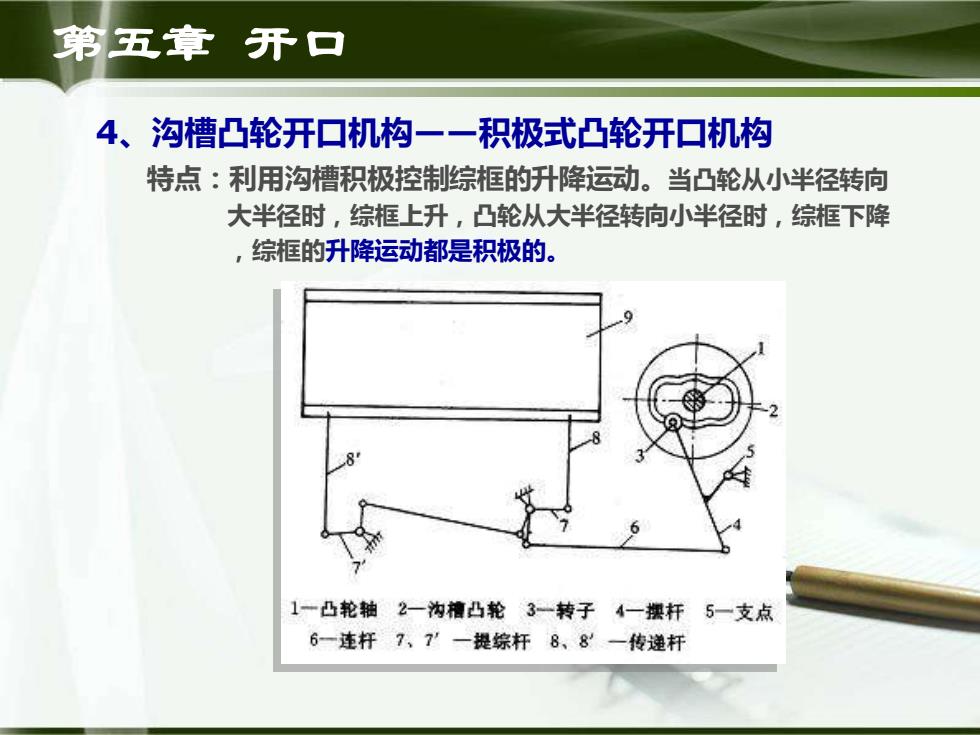

五章开口 4、沟槽凸轮开口机构一一积极式凸轮开口机构 特点：利用沟槽积极控制综框的升降运动。当凸轮从小半径转向 大半径时，综框上升，凸轮从大半径转向小半径时，综框下降 ,综框的升降运动都是积极的。 1一凸轮轴2一沟槽凸轮3一转子4一摆杆5一支点 6一连杆7、7一提综杆8、8一传递杆
4、沟槽凸轮开口机构——积极式凸轮开口机构 特点：利用沟槽积极控制综框的升降运动。当凸轮从小半径转向 大半径时，综框上升，凸轮从大半径转向小半径时，综框下降 ，综框的升降运动都是积极的。 第五章 开口

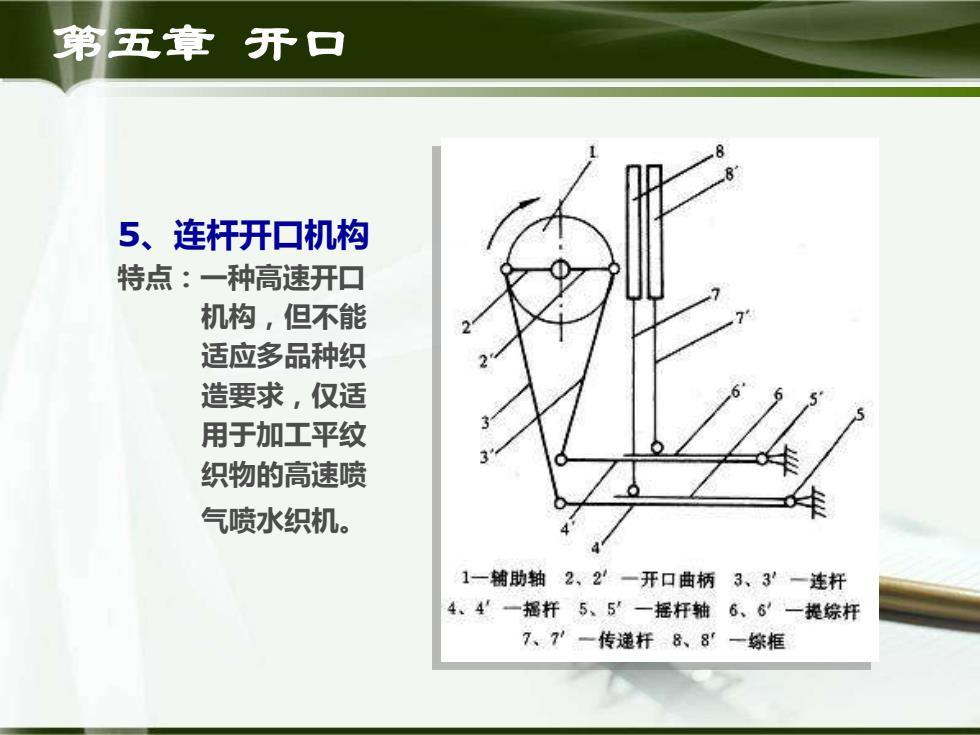

第五章开口 5、连杆开▣机构 特点：一种高速开口 机构，但不能 适应多品种织 造要求，仅适 用于加工平纹 织物的高速喷 气喷水织机。 1一辅助轴2、2一开口曲柄3、3一连杆 4、4一摇扦5、5一摇杆轴6、6一提综杆 7、7一传递杆8、8一㵘框
第五章 开口 5、连杆开口机构 特点：一种高速开口 机构，但不能 适应多品种织 造要求，仅适 用于加工平纹 织物的高速喷 气喷水织机
