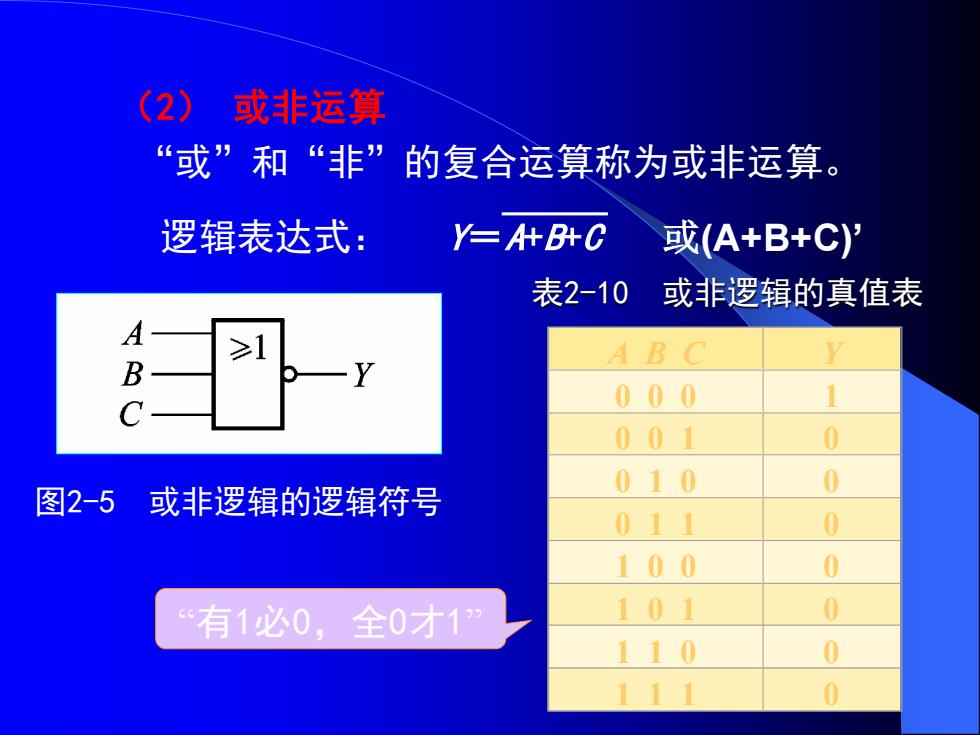

(2)或非运算 “或”和“非”的复合运算称为或非运算。 逻辑表达式： Y=什B升C 或A+B+C) 表2-10或非逻辑的真值表 A B 000 1 001 0 010 0 图2-5 或非逻辑的逻辑符号 011 0 100 0 “有1必0，全0才1 101 0 110 0 111 0
11 （2） 或非运算 “或”和“非”的复合运算称为或非运算。 逻辑表达式： Y＝A+B+C A B C Y 0 0 0 1 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 0 表2-10 或非逻辑的真值表 “有1必0，全0才1” 图2-5 或非逻辑的逻辑符号 或(A+B+C)’

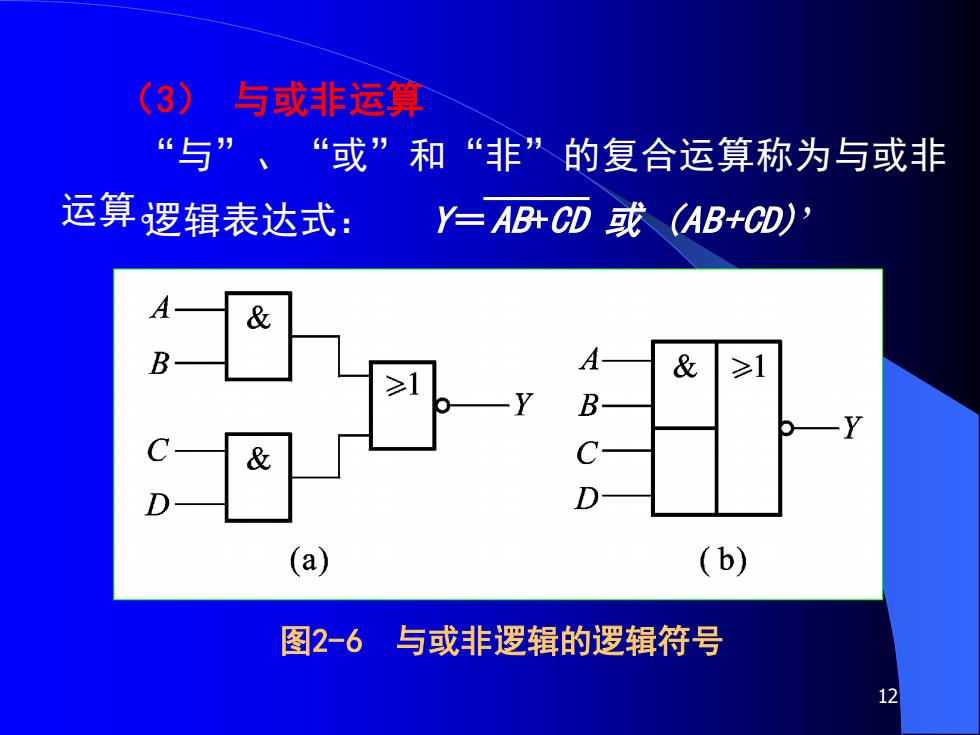

(3) 与或非运算 “与”、“或”和“非”的复合运算称为与或非 运算逻辑表达式： Y=AB+CD或(AB+CD)I & A & ≥1 B & C D (a) (b) 图2-6与或非逻辑的逻辑符号 12
12 （3） 与或非运算 “与” 、 “或”和“非”的复合运算称为与或非 运算。逻辑表达式： Y＝AB+CD 或 (AB+CD)’ 图2-6 与或非逻辑的逻辑符号
(4)异或运算 所谓异或运算，是指两个输入变量取值相同时 输出为0，取值不相同时输出为1。 逻辑表达式： Y=A⊕B=AB+AB 式中符号“⊕”表示异或运算。 表2-11 异或逻辑的真值表 A B B 0 0 0 图2-7 异或逻辑的逻辑符号 0 0 “相同为0，相异为1” 13
13 （4） 异或运算 所谓异或运算，是指两个输入变量取值相同时 输出为0，取值不相同时输出为1。 表2-11 异或逻辑的真值表 “相同为0，相异为1” 图2-7 异或逻辑的逻辑符号 逻辑表达式： Y = A⊕B = A B + A B 式中符号“⊕”表示异或运算。 A B Y 0 0 0 0 1 1 1 0 1 1 1 0

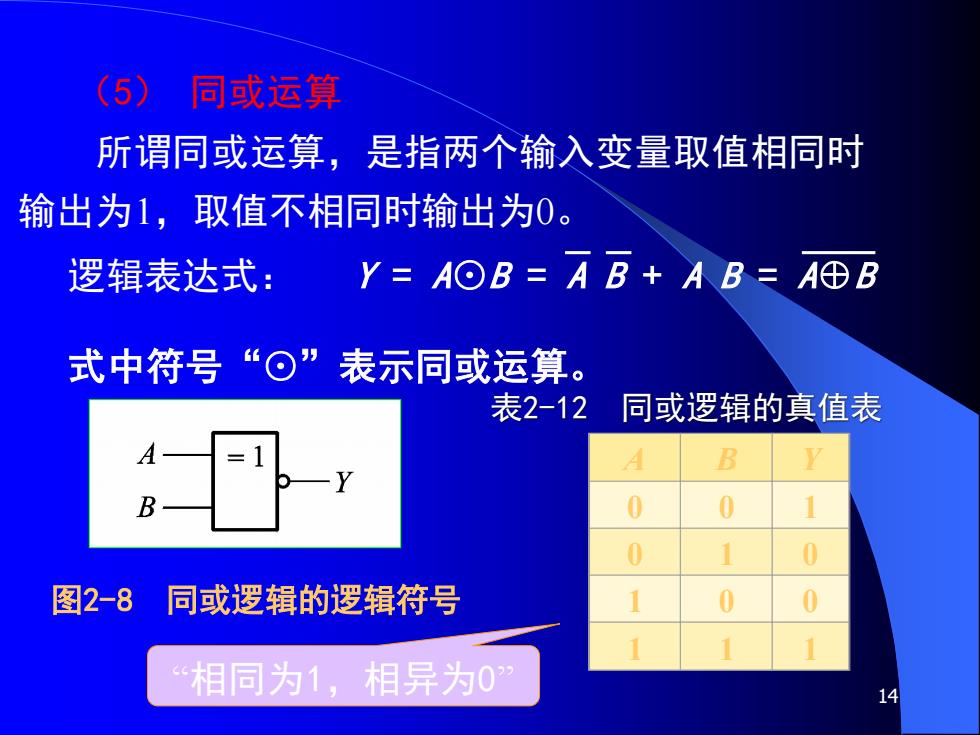

(5)同或运算 所谓同或运算，是指两个输入变量取值相同时 输出为1，取值不相同时输出为0。 逻辑表达式： Y=A⊙B=AB+AB=A⊕B 式中符号“⊙”表示同或运算。 表2-12同或逻辑的真值表 B 0 0 图2-8同或逻辑的逻辑符号 “相同为1，相异为0” 14
14 （5） 同或运算 所谓同或运算，是指两个输入变量取值相同时 输出为1，取值不相同时输出为0。 表2-12 同或逻辑的真值表 “相同为1，相异为0” 图2-8 同或逻辑的逻辑符号 A B Y 0 0 1 0 1 0 1 0 0 1 1 1 逻辑表达式： Y = A⊙B = A B + A B = A⊕B 式中符号“⊙”表示同或运算

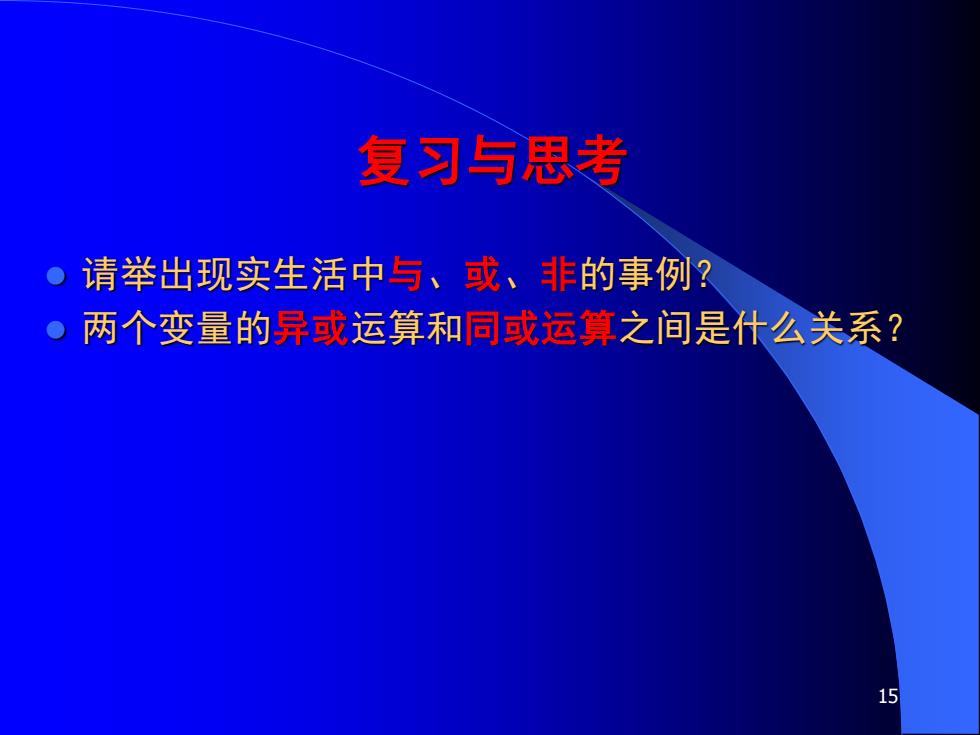

复习与思考 。请举出现实生活中与、或、非的事例？ 。两个变量的异或运算和同或运算之间是什么关系？ 15
15 复习与思考 ⚫ 请举出现实生活中与、或、非的事例？ ⚫ 两个变量的异或运算和同或运算之间是什么关系？
