电工学习题集 (1)瓦特：(2)乏：(3)千伏安：(4)焦耳 21.已知正弦电压Um=210V,中u=-30°，正弦电流Im=10A,电流超前电压60°相位 角，则电压电流瞬时值u和i可表示为() (1)u=210sin(wt-30V i=10sin(wt-900)A: (2)u=210sin(wt-309 i=10sin(wt+300)A; (3)u=210sin(wt-30)V, i=10sin(wt+300)A; (4)u=210sin(wt-309V i=10sin(wt-90>)A. 五、篇答顾： 1,简述提高功率因数的意义，如何提高电感性负载的功率因数。 2.日光灯实验中，并联电容器前后灯管与总电路的电压、电流及功率有无改变？提高功率因数的意 义是什么？ 答案： 、是非题 1.(x)2.()3.()4.(x)5.()6.()7.(x)8.(x) 9.(×)10.(×)11.(√)12.（√）13.（√）14.（√）15.（√）16.（√） 17.(×)18.(√)19.（√）20.()21.(×)22.(×) 三、填空题 1.最大值（或有效值），角频道（频率或周期） 2.0.02秒 3.,周期为∞秒 4.220伏，50HZ,-/3 5.同相6.电流超前电压90 7.,阻抗2=5 kQ。 8.阻抗Z=10kQ9.有功功率P=3千瓦10.电流与电压，越小11.电容性电路。 12.U=311sin(628t+m/3)13.380伏，50Hz.14.50Hz,0.02s 15.Z=10欧 5

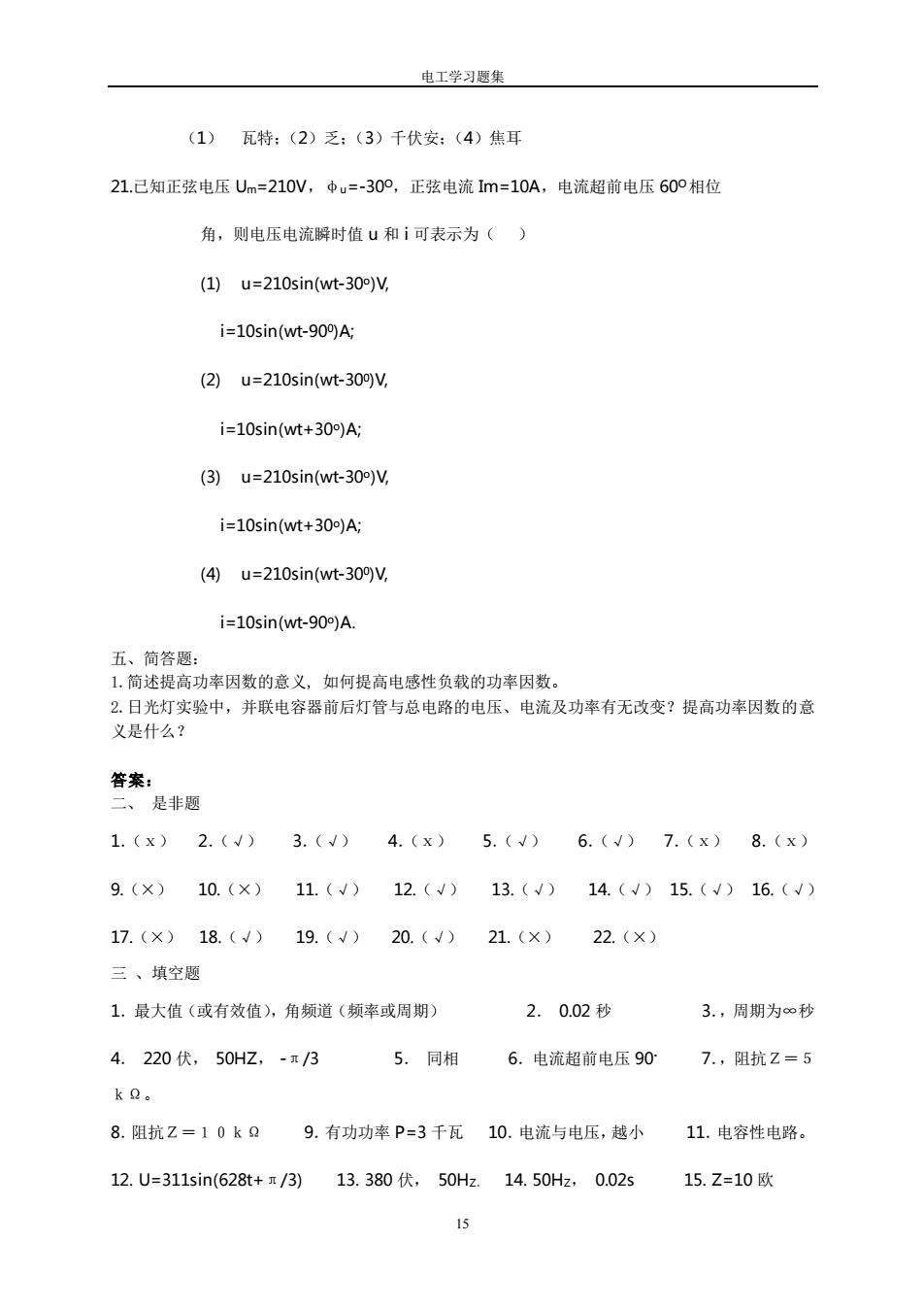

电工学习题集 15 （1） 瓦特；（2）乏；（3）千伏安；（4）焦耳 21.已知正弦电压 Um=210V，φu=-30O，正弦电流 Im=10A，电流超前电压 60O相位 角，则电压电流瞬时值 u 和 i 可表示为（ ） (1) u=210sin(wt-30o)V, i=10sin(wt-900 )A; (2) u=210sin(wt-300 )V, i=10sin(wt+30o)A; (3) u=210sin(wt-30o)V, i=10sin(wt+30o)A; (4) u=210sin(wt-300 )V, i=10sin(wt-90o)A. 五、简答题： 1.简述提高功率因数的意义, 如何提高电感性负载的功率因数。 2.日光灯实验中，并联电容器前后灯管与总电路的电压、电流及功率有无改变？提高功率因数的意 义是什么？ 答案： 二、 是非题 1．（ⅹ） 2．（√） 3．（√） 4．（ⅹ） 5．（√） 6．（√） 7．（ⅹ） 8．（ⅹ） 9.（×） 10.（×） 11.（√） 12.（√） 13.（√） 14.（√） 15.（√） 16.（√） 17.（×） 18.（√） 19.（√） 20.（√） 21.（×） 22.（×） 三 、填空题 1．最大值（或有效值），角频道（频率或周期） 2． 0.02 秒 3．，周期为∞秒 4． 220 伏， 50HZ， -π/3 5． 同相 6．电流超前电压 90。 7．，阻抗Ｚ＝５ ｋΩ。 8．阻抗Ｚ＝１０ｋΩ 9．有功功率 P=3 千瓦 10．电流与电压，越小 11．电容性电路。 12. U=311sin(628t+π/3) 13. 380 伏， 50HZ， 14. 50HZ， 0.02s 15. Z=10 欧
电工学习题集 16.=l,U=U。17.Im=10A,1=7.07A,w=314弧度/秒，中=r/318.610KHZ 1.64X10-6秒，383X10弧度/秒19.-100安20.中u=/6，中=/321.90°，Uh1超前 U2 22.60Hz.23.cos中=1，co5中=0，cos中=0； 24.落后25.0,62.8欧，628欧26.159.3欧，15.9欧 27.幅值，频率和初相位28.30N2V、314ral/5、50Hz、0.02s、45°、30V。 29.5*10-8、1256*10-8ral/s30.i=10N2sin(628t-π/3)A31.50Hz、0.02s、 14.1A 32.1/300s33.V2、50Hz,0.02s34./3,i1超前i235.-n/2,90°，-120°， u2超前u1.36.i=3.11sin(314t+45°)A,484w。37.48.40,4.55A。 38.u=2√2sin(5000t-120°)V.39.容性，159uV,0kWu=100sin(1000t+75°） mV 40.1/241.增大、减少42.正、反、短路、开路 四、选择题 1.(A) 2.(B)3.(C)4.(B)5.(C)6.(A)7.(C)8.(A) 9.(C) 10.(C)11.(C)12.(C)13.(B)14.(A)15.(A)16.(D) 17.(C) 18.(B) 19.(C)20.(B)21.(B 第3章三相交流电路 一、基本内容和要求 了解三相交流电的产生原理。理解电源星形和三角形连接方式及电压输出的特点，掌握线电压

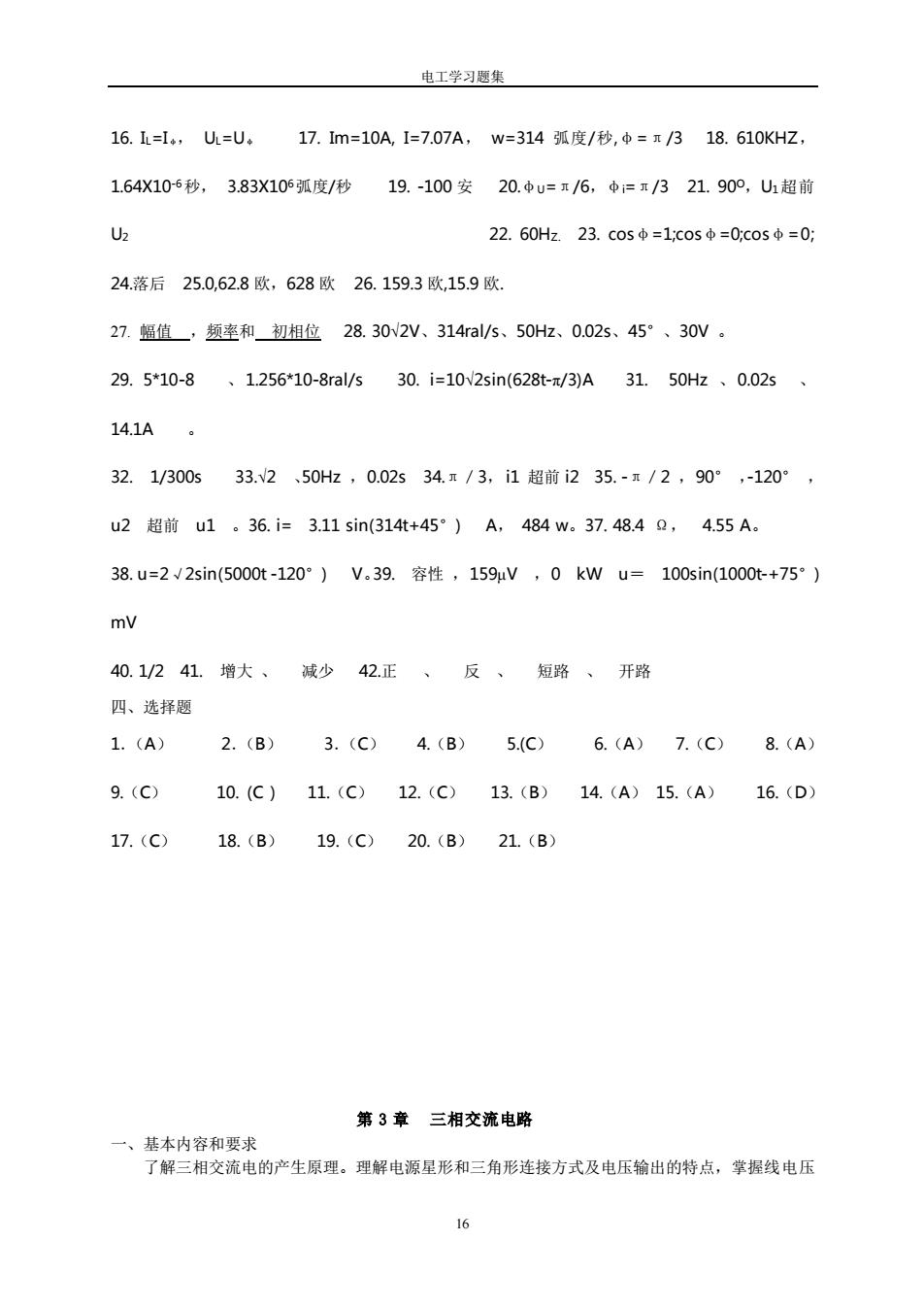

电工学习题集 16 16. IL=Iφ， UL=Uφ 17. Im=10A, I=7.07A， w=314 弧度/秒,φ=π/3 18. 610KHZ， 1.64X10-6秒， 3.83X106弧度/秒 19. -100 安 20.φU=π/6，φi=π/3 21. 90O，U1超前 U2 22. 60HZ. 23. cosφ=1;cosφ=0;cosφ=0; 24.落后 25.0,62.8 欧，628 欧 26. 159.3 欧,15.9 欧. 27. 幅值 ，频率和 初相位 28. 30√2V、314ral/s、50Hz、0.02s、45°、30V 。 29. 5*10-8 、1.256*10-8ral/s 30. i=10√2sin(628t-π/3)A 31. 50Hz 、0.02s 、 14.1A 。 32. 1/300s 33.√2 、50Hz ，0.02s 34.π／3，i1 超前 i2 35. -π／2 ，90° ，-120° ， u2 超前 u1 。36. i= 3.11 sin(314t+45°) A， 484 w。37. 48.4 Ω， 4.55 A。 38. u=2√2sin(5000t -120°) V。39. 容性 ，159μV ，0 kW u＝ 100sin(1000t-+75°) mV 40. 1/2 41. 增大 、 减少 42.正 、 反 、 短路 、 开路 四、选择题 1．（A） 2．（B） 3．（C） 4.（B） 5.(C） 6.（A） 7.（C） 8.（A） 9.（C） 10. (C ) 11.（C） 12.（C） 13.（B） 14.（A） 15.（A） 16.（D） 17.（C） 18.（B） 19.（C） 20.（B） 21.（B） 第 3 章 三相交流电路 一、基本内容和要求 了解三相交流电的产生原理。理解电源星形和三角形连接方式及电压输出的特点，掌握线电压
电工学习题集 和相电压的关系。掌握负载的星形和三角形连接方式的电压、电流特点以及线电压和相电压、线电 流和相电流的关系。熟练掌握三相对称负载电路功率的计算。 二、是非思 1、同一台发电机作星形联接时的线电压等于作三角形联接时的线电压。() 2、当三相不对称负载作星形联接时，必须有中性线。(） 3、凡负载作三角形联接时，线电流必为相电流的倍。() 4、凡负载作三角形连接时，线电压必等于相电压。(） 相负载 形联接时 线电流必等于相电流。() 6、三相四线制中，电源线的中线不能装接保险丝。() 7.由三相交流功率计算公式P=Icos中，在用同一电源时，一个负载对称地接星形或三角形，其总 功率是相同的。() 8.同一台发电机作星形连接时的线电压等于作三角形连接时的线电压。() 9.在对称三相电路中，负载作三角形连接时，线电流是相电流的倍，线电流的相位滞后 相电流30° 10.当负载作星形连接时，线电压必为相电压的倍。() 11.当负载作星形连接时必须有中性线。() 12.负载作星形连接时，线电流等于相电流。() 13负载作三角形连接时，线电压等于相电压。() 14.负载作星形连接时 线电 等于相电压。 15.对称三相电路的总视在功率为一相视在功率的三倍。 (） 16.三相四线制中，两中点间电压为零，中线电流也为零。 17.三相电路中，三相负载相电压的矢量和等于零，那么这三个电压一定对称。 18.只有对称的三相负载为星形联接时，负载的线电流才等于相电流。 () 19.对称的 三相负载为三角形联接时 其线电流是相电流的3 20.在三相三线制电路中，不论负载是否对称，三个线电压的矢量和一定为零。() 21.对称的三相负载为三角形联接时，负载线电流的大小是相电流的√3倍，在相位上，线电流超前 相应的相电流30°。() 22.对称三相电路总功率P=√3ULIl©0s中，其中功率因数角中为线电压与线电流之间的相位差角。 23.当各相负载的额定电压等于电源线电压的/√3时，三相负载应作星形联接.（) 24.如果各相负载的额定电压等于电源的线电压，三相负载可作星形联接。() 25.若把应该作显形联接的三相负载误接成三角形时，则每相负载所承受的电压为额定电压的√3倍。 26.用Y一△变换方法起动电动机时，星形联接时的线电流值是三角形联接时线电流的1/√3。 27.三相负载作显形或三角形联接时，其总功常均为√3Uc0s心。 () 28.同一台三相异步电动机，若加在每相绕组上的电压相同，则不论采用星形接法还是三角形接法， 线电流均相同。 29.同一台三相异步电动机，若采用的接法不同，则功率不同。 () 30.三相电路线电压与线电流之比等于各相负载的阻抗 31.对称三相三线制和不对称三相四线制星形联接的负载，都可按单相电路的计算方法计算。() 三、填空题 1.三相交流电源的联接方式有联接和联接两种。 2.在星形联接的三相四线制电路中，相电流，和线电流1，的关系为相电压

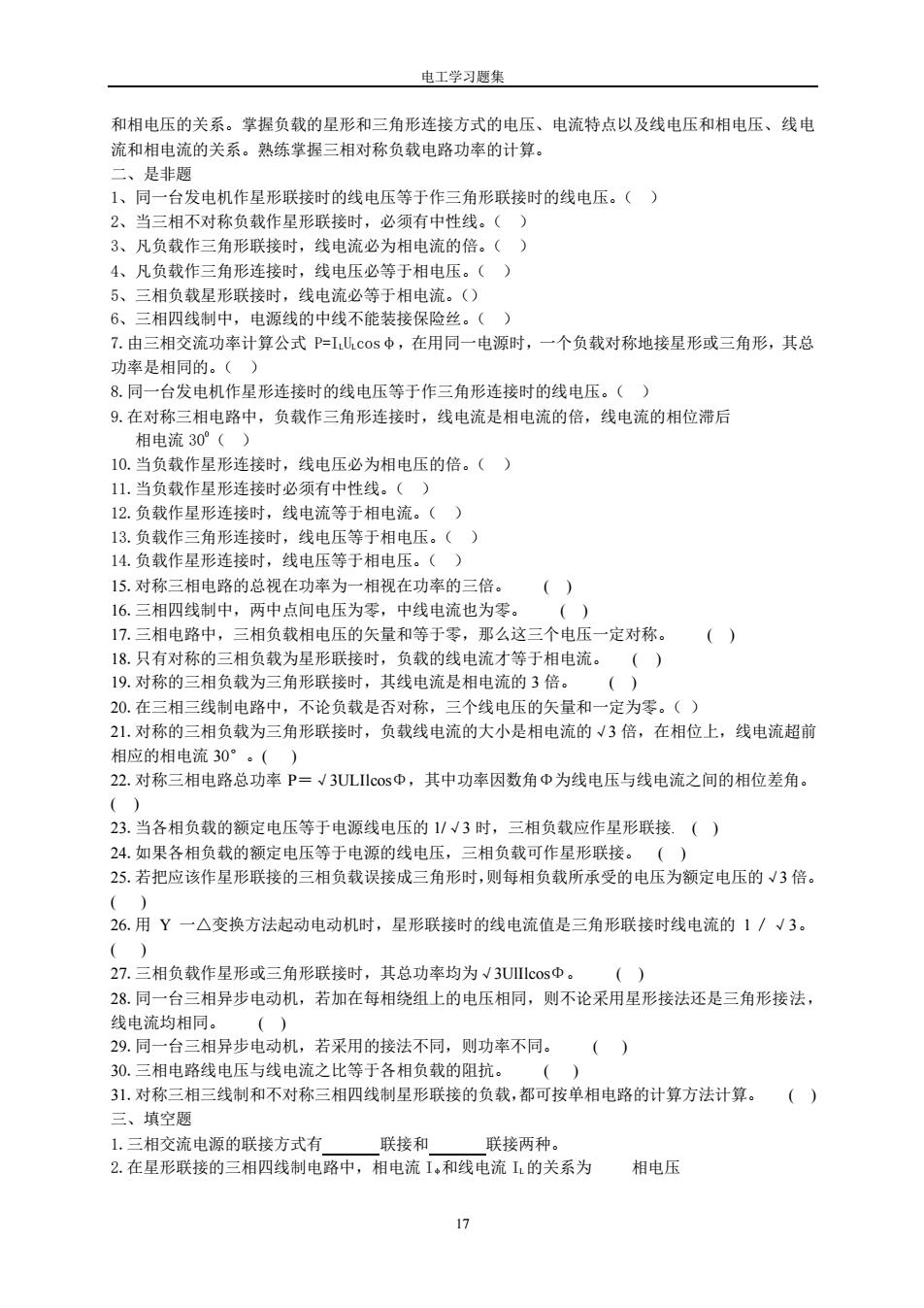

电工学习题集 17 和相电压的关系。掌握负载的星形和三角形连接方式的电压、电流特点以及线电压和相电压、线电 流和相电流的关系。熟练掌握三相对称负载电路功率的计算。 二、是非题 1、同一台发电机作星形联接时的线电压等于作三角形联接时的线电压。（ ） 2、当三相不对称负载作星形联接时，必须有中性线。（ ） 3、凡负载作三角形联接时，线电流必为相电流的倍。（ ） 4、凡负载作三角形连接时，线电压必等于相电压。（ ） 5、三相负载星形联接时，线电流必等于相电流。（） 6、三相四线制中，电源线的中线不能装接保险丝。（ ） 7.由三相交流功率计算公式 P=ILULcosφ，在用同一电源时，一个负载对称地接星形或三角形，其总 功率是相同的。（ ） 8.同一台发电机作星形连接时的线电压等于作三角形连接时的线电压。（ ） 9.在对称三相电路中，负载作三角形连接时，线电流是相电流的倍，线电流的相位滞后 相电流 300（ ） 10.当负载作星形连接时，线电压必为相电压的倍。（ ） 11.当负载作星形连接时必须有中性线。（ ） 12.负载作星形连接时，线电流等于相电流。（ ） 13.负载作三角形连接时，线电压等于相电压。（ ） 14.负载作星形连接时，线电压等于相电压。（ ） 15.对称三相电路的总视在功率为一相视在功率的三倍。 ( ) 16.三相四线制中，两中点间电压为零，中线电流也为零。 ( ) 17.三相电路中，三相负载相电压的矢量和等于零，那么这三个电压一定对称。 ( ) 18.只有对称的三相负载为星形联接时，负载的线电流才等于相电流。 ( ) 19.对称的三相负载为三角形联接时，其线电流是相电流的 3 倍。 ( ) 20.在三相三线制电路中，不论负载是否对称，三个线电压的矢量和一定为零。（ ） 21.对称的三相负载为三角形联接时，负载线电流的大小是相电流的√3 倍，在相位上，线电流超前 相应的相电流 30°。( ) 22.对称三相电路总功率 P＝√3ULIlcosΦ，其中功率因数角Φ为线电压与线电流之间的相位差角。 ( ) 23.当各相负载的额定电压等于电源线电压的 1/√3 时，三相负载应作星形联接. ( ) 24.如果各相负载的额定电压等于电源的线电压，三相负载可作星形联接。 ( ) 25.若把应该作星形联接的三相负载误接成三角形时，则每相负载所承受的电压为额定电压的√3 倍。 ( ) 26.用 Y 一△变换方法起动电动机时，星形联接时的线电流值是三角形联接时线电流的 1／√3。 ( ) 27.三相负载作星形或三角形联接时，其总功率均为√3UlIlcosΦ。 ( ) 28.同一台三相异步电动机，若加在每相绕组上的电压相同，则不论采用星形接法还是三角形接法， 线电流均相同。 ( ) 29.同一台三相异步电动机，若采用的接法不同，则功率不同。 ( ) 30.三相电路线电压与线电流之比等于各相负载的阻抗。 ( ) 31.对称三相三线制和不对称三相四线制星形联接的负载，都可按单相电路的计算方法计算。 ( ) 三、填空题 1.三相交流电源的联接方式有 联接和 联接两种。 2.在星形联接的三相四线制电路中，相电流 Iφ和线电流 IL 的关系为 相电压
电工学习题集 Ⅱ和线申压【的关系为： 3.在三角形联接的三相对称负载电路中，相电流【，和线电流1的关系为：相电压 U,和线电压山的关系为 三相对称负载作星形或三角形联接是时总有功功率 5.三相对称负载作星形或三角形连接时的总功率 6.三相发电机相电压为220伏，采用星形连接，则三个线电压为 7.三相发申机相申压为220伏，采用三角形连接，则三个申压为 8.三相对称负载，每相负载阻抗为100欧， 60 三相对称电源线电压为380V,若负载为 星形接法，则相电司 A,线电流为 _A,相电压为 二相总功率为 W: 若负载为三角形接法，则相电流为A,线电流为A,则相电压为 V,三相总功率为 W 9.三相发电机绕组接成星形，如线电压U想=380∠0°V,则U= V,Uc=V,相 电压UA= .V,Uw- -V,Uc= V。如果接成三角形，每相绕组的电动势E=220V,则U V I 四、选择题 1.三相交流发电机产生的三相交流电动势的相位差为：(2。 (A)60: (B)240:(C)120:(D)360 2.在星形联接的二相交流申路中，相申流「和线申流工，相申压和线电压山的关系为() (0I=:U=: (B)【=:= (C)I=l:=: (D)I=l:U=: 五、作图题 1,绘出三相交流电源作星形联接时的线路图。 2.绘出三相交流电源作三角形联接时的线路图。 3.绘出负载作星形联接时的三相四线制电路图。 4.绘出负载作三角形联接时的三相申路图 5.试绘出负载作 角形联接的 相电路图并在图中标出U、Ua,I,I 6.试绘出负载作星形联接的三相电路图，并在图中标出U,U和I,I。 六、简答题 1.简述三相四线制供电系统的中线的作用 2.(1)右三根额定由压为220V、功率为1kW的申热丝，接到线电压为380V的三相电源上，应采用 何种接法？(2)如果这三根电热丝每根的额定电压为380V、功率为1kW,又该采用何种接法？(3)把上 述六根电热丝组成一只电热器，接到线电压为380V的三相电源上，应采用何种接法？(4)试计算上述 三种接法时的线电流和电热器的总功率。 3.何谓对称三相负载？若三相负载阻抗的幅值都相等，是否可以说这组负载是对称的？ 4.在三相四线制电路中，中线的电流是三个相电流之和，所以中线的截面应选用比火线截面更粗的 导线这话是否正确 5.某三相电炉，已知每相电阻为11Q,每相额定电压是220v,接到线电压为380v三相对称电源上.当 电炉：(1)作星形联接时，求电网的线电流和电功率：（②）错接成三角形联接时，分析联接错误造成 的后果. 6.有一台三相发电机，其绕组联成星形，每相额定电压为220V.在一次试验时，用伏特表测得相电 压均为L1=11=U13=220v,而线电压L112=L311=220,1213=380,试问这种现象是如何造成 的 答案： 二、是非题 1.(×)2.(√) 3.(×)4.(√)5.（√）6.（√）7.（√）

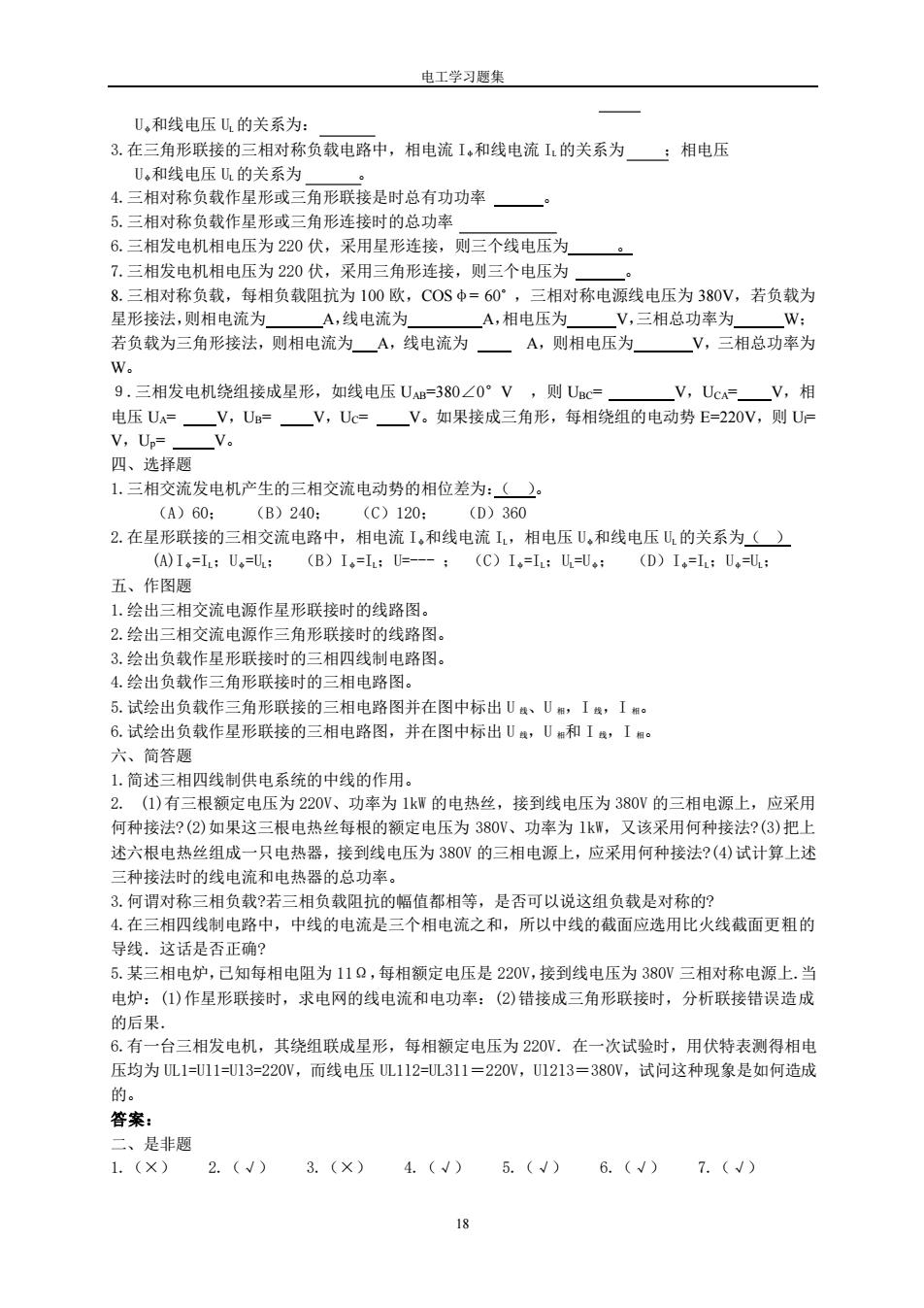

电工学习题集 18 Uφ和线电压 UL 的关系为： 3.在三角形联接的三相对称负载电路中，相电流 Iφ和线电流 IL 的关系为 ；相电压 Uφ和线电压 UL 的关系为 。 4.三相对称负载作星形或三角形联接是时总有功功率 。 5.三相对称负载作星形或三角形连接时的总功率 6.三相发电机相电压为 220 伏，采用星形连接，则三个线电压为 。 7.三相发电机相电压为 220 伏，采用三角形连接，则三个电压为 。 8.三相对称负载，每相负载阻抗为 100 欧，COSφ= 60˚ ，三相对称电源线电压为 380V，若负载为 星形接法，则相电流为 A，线电流为 A，相电压为 V，三相总功率为 W； 若负载为三角形接法，则相电流为 A，线电流为 A，则相电压为 V，三相总功率为 W。 ９.三相发电机绕组接成星形，如线电压 UAB=380∠0°V ，则 UBC= V，UCA= V，相 电压 UA= V，UB= V，UC= V。如果接成三角形，每相绕组的电动势 E=220V，则 Ul= V，Up= V。 四、选择题 1.三相交流发电机产生的三相交流电动势的相位差为：（ ）。 （A）60； （B）240； （C）120； （D）360 2.在星形联接的三相交流电路中，相电流 Iφ和线电流 IL，相电压 Uφ和线电压 UL 的关系为（ ） (A)Iφ=IL；Uφ=UL； （B）Iφ=IL；U=- ； （C）Iφ=IL；UL=Uφ； （D）Iφ=IL；Uφ=UL； 五、作图题 1.绘出三相交流电源作星形联接时的线路图。 2.绘出三相交流电源作三角形联接时的线路图。 3.绘出负载作星形联接时的三相四线制电路图。 4.绘出负载作三角形联接时的三相电路图。 5.试绘出负载作三角形联接的三相电路图并在图中标出 U 线、U 相，I 线，I 相。 6.试绘出负载作星形联接的三相电路图，并在图中标出 U 线，U 相和 I 线，I 相。 六、简答题 1.简述三相四线制供电系统的中线的作用。 2. (1)有三根额定电压为 220V、功率为 1kW 的电热丝，接到线电压为 380V 的三相电源上，应采用 何种接法?(2)如果这三根电热丝每根的额定电压为 380V、功率为 lkW，又该采用何种接法?(3)把上 述六根电热丝组成一只电热器，接到线电压为 380V 的三相电源上，应采用何种接法?(4)试计算上述 三种接法时的线电流和电热器的总功率。 3.何谓对称三相负载?若三相负载阻抗的幅值都相等，是否可以说这组负载是对称的? 4.在三相四线制电路中，中线的电流是三个相电流之和，所以中线的截面应选用比火线截面更粗的 导线．这话是否正确? 5.某三相电炉，已知每相电阻为 11Ω，每相额定电压是 220V，接到线电压为 380V 三相对称电源上．当 电炉：(1)作星形联接时，求电网的线电流和电功率：(2)错接成三角形联接时，分析联接错误造成 的后果． 6.有一台三相发电机，其绕组联成星形，每相额定电压为 220V．在一次试验时，用伏特表测得相电 压均为 UL1=Ul1=Ul3=220V，而线电压 UL1l2=UL3l1＝220V，Ul2l3＝380V，试问这种现象是如何造成 的。 答案： 二、是非题 1.（×） 2.（√） 3.（×） 4.（√） 5.（√） 6.（√） 7.（√）
电工学习题集 R(×) 9(/) 10.(J)11.(×)12.(√)13.（√）14.(×) 15.() 18.(x) 21.(x) 25.(√) 28.(×) 29.() 30.(×) 31.() 三、填空题 1,星形(Y)联接和三角形（△）联接两种 2.1=l:=U。 4.P=IC0s中 5.P=Icos中 6.380伏 7.220伏 8.2.2A,2.2A. 220V,724W:3.8A,6.58A,380V,724W 9.U=380∠-120°V,UcA=380∠+120°V,UA=220∠-30°V,Um=220∠-150°V, U=220∠-90°V。U=220V,U。=220V。 四、选择题 1.(C)2.(B) 第4章变压器 一、基本内容和要求

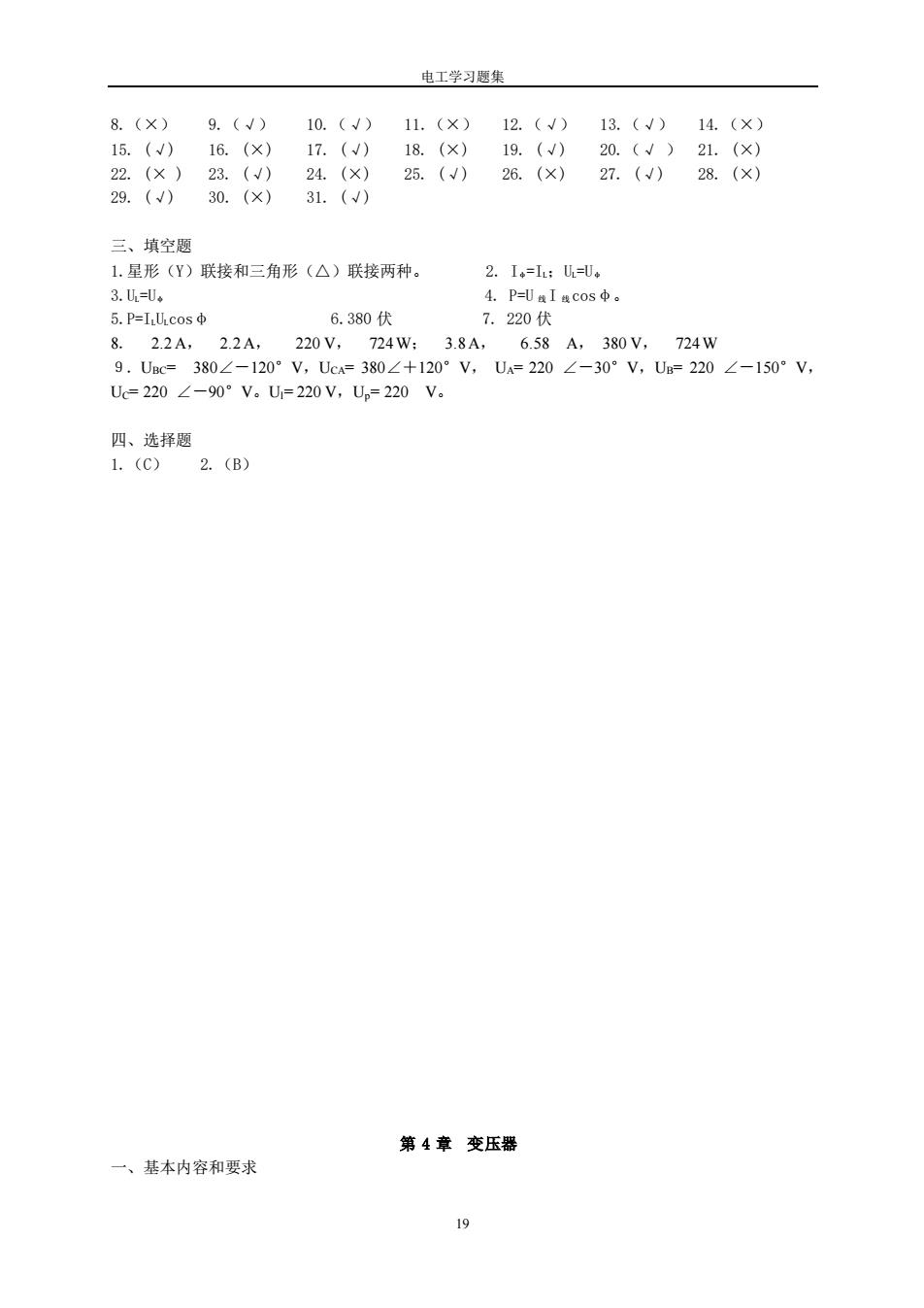

电工学习题集 19 8.（×） 9.（√） 10.（√） 11.（×） 12.（√） 13.（√） 14.（×） 15. (√) 16. (×) 17. (√) 18. (×) 19. (√) 20.（√ ） 21. (×) 22. (× ) 23. (√) 24. (×) 25. (√) 26. (×) 27. (√) 28. (×) 29. (√) 30. (×) 31. (√) 三、填空题 1.星形（Y）联接和三角形（△）联接两种。 2. Iφ=IL；UL=Uφ 3.UL=Uφ 4. P=U 线 I 线 cosφ。 5.P=ILULcosφ 6.380 伏 7. 220 伏 8. 2.2 A， 2.2 A， 220 V， 724W； 3.8 A， 6.58 A， 380 V， 724W ９. UBC= 380∠－120°V，UCA= 380∠＋120°V， UA= 220 ∠－30°V，UB= 220 ∠－150°V， UC= 220 ∠－90°V。Ul= 220 V，Up= 220 V。 四、选择题 1.（C） 2.（B） 第 4 章 变压器 一、基本内容和要求
